Vishay 模拟SPDT开关, 8针, CMOS逻辑, 1元件/芯片, MSOP, 表面安装, DG417LE系列
- RS 库存编号:
- 175-4258
- 制造商零件编号:
- DG417LEDQ-T1-GE3
- 制造商:
- Vishay
可享批量折扣
查看批量定价选项小计（1 包，共 10 件）*
RMB61.82
(不含税)
RMB69.86
(含税)
暂时缺货
- 在 2026年10月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 620 | RMB6.182 | RMB61.82 |
| 630 - 1240 | RMB5.996 | RMB59.96 |
| 1250 + | RMB5.817 | RMB58.17 |
* 参考价格
- RS 库存编号:
- 175-4258
- 制造商零件编号:
- DG417LEDQ-T1-GE3
- 制造商:
- Vishay
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Vishay | |
| 产品类型 | 模拟SPDT开关 | |
| 逻辑系列 | CMOS | |
| 每片芯片元件数目 | 1 | |
| 引脚数目 | 8 | |
| 输出类型 | CMOS/TTL | |
| 安装类型 | 表面 | |
| 最低电源电压 | -3V | |
| 包装类型 | MSOP | |
| 最大电源电压 | 16V | |
| 最低工作温度 | -40°C | |
| 最大导通电阻 | 37Ω | |
| 最高工作温度 | 85°C | |
| 系列 | DG417LE | |
| 标准/认证 | RoHS | |
| 宽度 | 3.1mm | |
| 长度 | 3mm | |
| 高度 | 0.95mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Vishay | ||
产品类型 模拟SPDT开关 | ||
逻辑系列 CMOS | ||
每片芯片元件数目 1 | ||
引脚数目 8 | ||
输出类型 CMOS/TTL | ||
安装类型 表面 | ||
最低电源电压 -3V | ||
包装类型 MSOP | ||
最大电源电压 16V | ||
最低工作温度 -40°C | ||
最大导通电阻 37Ω | ||
最高工作温度 85°C | ||
系列 DG417LE | ||
标准/认证 RoHS | ||
宽度 3.1mm | ||
长度 3mm | ||
高度 0.95mm | ||
汽车标准 否 | ||

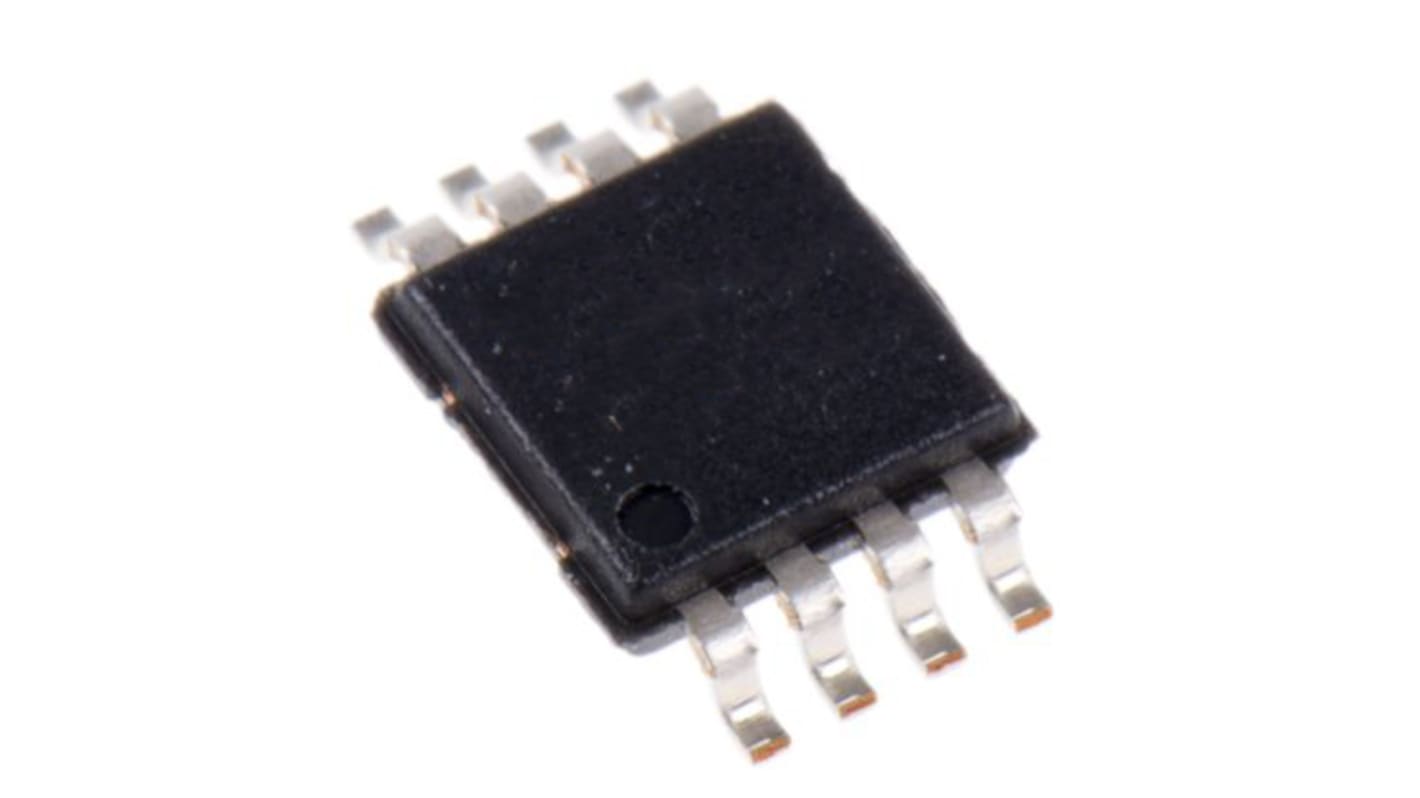

Vishay DG417LE 系列模拟 SPDT 开关,37Ω 最大导通电阻,16V 最大电源电压 - DG417LEDQ-T1-GE3
此模拟 SPDT 开关提供可选单极、双向或单极、单向开关,用于电子系统中的低电压信号布线。它专为紧凑型组件中的表面安装而设计,与CMOS逻辑接口,并提供双向开关,适用于一系列控制和信号选择功能,无需详细的机械操作。
特性和优点：
• 最大接通状态电阻为 37Ω,可实现可预测的信号损耗控制 • 电源电压范围低至 -3 V 和高达 16 V,可实现灵活的导轨配置 • 工作温度范围为 -40°C 至 85°C,适用于各种环境 • CMOS输出兼容性,可与逻辑系列直接接口 • 单元件设计可减少电路板空间并简化布线 • 8 针 MSOP 封装支持高密度表面贴装实现
应用
• 适用于自动化系统中的模拟传感器多路复用 • 非常适合控制和测量设备中的信号选择 • 用于在测试装置中布线音频或模拟信号 • 可用于与CMOS/TTL电路的电平转换接口 • 适用于紧凑型消费类或工业电子组件
集成到 PCB 上需要哪种安装方式?
它适用于表面安装组装,采用 MSOP 封装,需要兼容回流焊接的标准接地模式。
该设备对接地周围的混合信号的行为如何?
允许的电源范围包括低至-3 V的负电压,允许一些需要在地下信号摆动的混合信号排列。
它可以在输出上驱动哪些逻辑电平?
输出与CMOS和TTL逻辑系列兼容,可直接连接到典型数字输入。
每个芯片提供多少个开关元件?
该设备包含一个开关元件,可为单通道应用提供单独的单刀双掷/单刀单掷功能。
