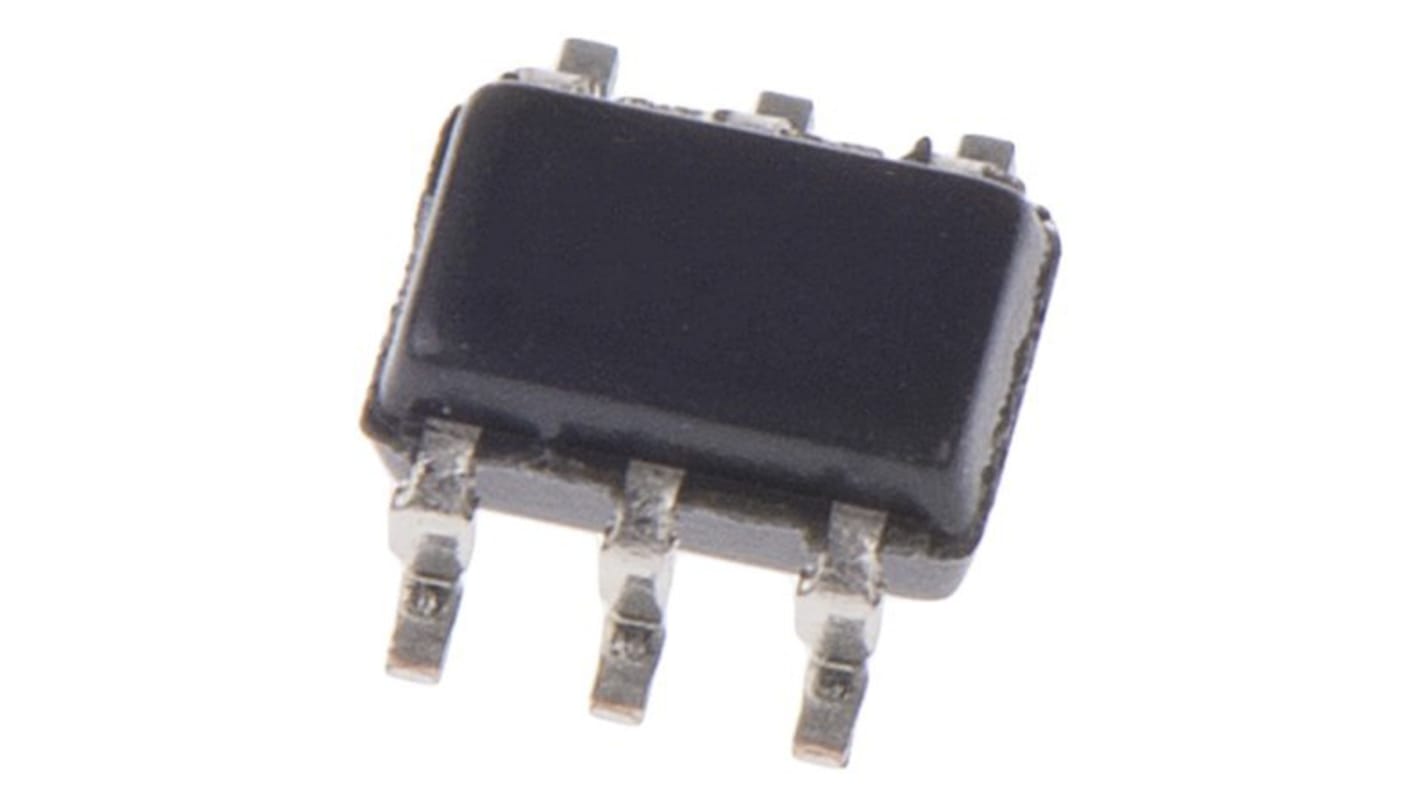

Vishay 模拟SPDT开关, 6针, CMOS逻辑, 1元件/芯片, SOT-323, 表面安装, DG3157E系列
- RS 库存编号:
- 175-4270
- 制造商零件编号:
- DG3157EDL-T1-GE3
- 制造商:
- Vishay
可享批量折扣
查看批量定价选项小计（1 包，共 25 件）*
RMB56.45
(不含税)
RMB63.80
(含税)
有库存
- 1,750 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 25 - 725 | RMB2.258 | RMB56.45 |
| 750 - 1475 | RMB2.19 | RMB54.75 |
| 1500 + | RMB2.146 | RMB53.65 |
* 参考价格
- RS 库存编号:
- 175-4270
- 制造商零件编号:
- DG3157EDL-T1-GE3
- 制造商:
- Vishay
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Vishay | |
| 产品类型 | 模拟SPDT开关 | |
| 逻辑系列 | CMOS | |
| 每片芯片元件数目 | 1 | |
| 引脚数目 | 6 | |
| 输出类型 | CMOS | |
| 安装类型 | 表面 | |
| 配置 | 0.08 | |
| 最低电源电压 | 1.65V | |
| 包装类型 | SOT-323 | |
| 最大电源电压 | 5.5V | |
| 多路器开关芯片 | 多路复用器, 多路分解器 | |
| 最低工作温度 | -40°C | |
| 最大导通电阻 | 26Ω | |
| 最高工作温度 | 85°C | |
| 高度 | 1mm | |
| 长度 | 2.2mm | |
| 标准/认证 | No | |
| 系列 | DG3157E | |
| 宽度 | 1.35mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Vishay | ||
产品类型 模拟SPDT开关 | ||
逻辑系列 CMOS | ||
每片芯片元件数目 1 | ||
引脚数目 6 | ||
输出类型 CMOS | ||
安装类型 表面 | ||
配置 0.08 | ||
最低电源电压 1.65V | ||
包装类型 SOT-323 | ||
最大电源电压 5.5V | ||
多路器开关芯片 多路复用器, 多路分解器 | ||
最低工作温度 -40°C | ||
最大导通电阻 26Ω | ||
最高工作温度 85°C | ||
高度 1mm | ||
长度 2.2mm | ||
标准/认证 No | ||
系列 DG3157E | ||
宽度 1.35mm | ||
汽车标准 否 | ||
- COO (Country of Origin):
- PH
Vishay DG3157E 系列模拟单刀双掷开关,最小电源电压 1.65 V,最大电源电压 5.5 V - DG3157EDL-T1-GE3
此模拟 SPDT 开关为电子系统提供低电压信号路由,可用作单元件 CMOS 开关,用于紧凑型表面贴装组件中的多路复用和多路复用任务。它专为需要在两个信号路径之间进行电子选择的应用而设计,同时在宽电源范围内工作,适用于电池和低压系统。
特性和优点：
• 1.65 V 至 5.5 V 电源范围可实现灵活的低电压操作 • 26Ω 最大接通状态电阻可提供高效的信号传输 • CMOS 逻辑系列提供低静态功耗 • 工作温度范围为-40°C至85°C,适用于各种热环境 • 六针SOT-323封装支持紧凑的表面贴装布局
应用
• 适用于传感器接口中的模拟信号选择 • 特别适用于紧凑型数据采集前端 • 用于在便携式测试设备中布线信号 • 可用于通信模块中的通道切换
它需要哪种安装方法?
它适用于表面贴装组装,与标准SMD布置和回流工艺兼容。
该设备提供多少开关元件?
封装内包含单开关元件,用于单刀双掷功能。
接口时应考虑哪种输出级型?
该设备使用 CMOS 输出,可与 CMOS 逻辑电平和低泄漏信号路径直接接口。
电路板布局应考虑哪种物理轮廓?
封装高度为 1 mm,因此间隙和焊口罩设计应考虑薄型 SOT-323 组件。
