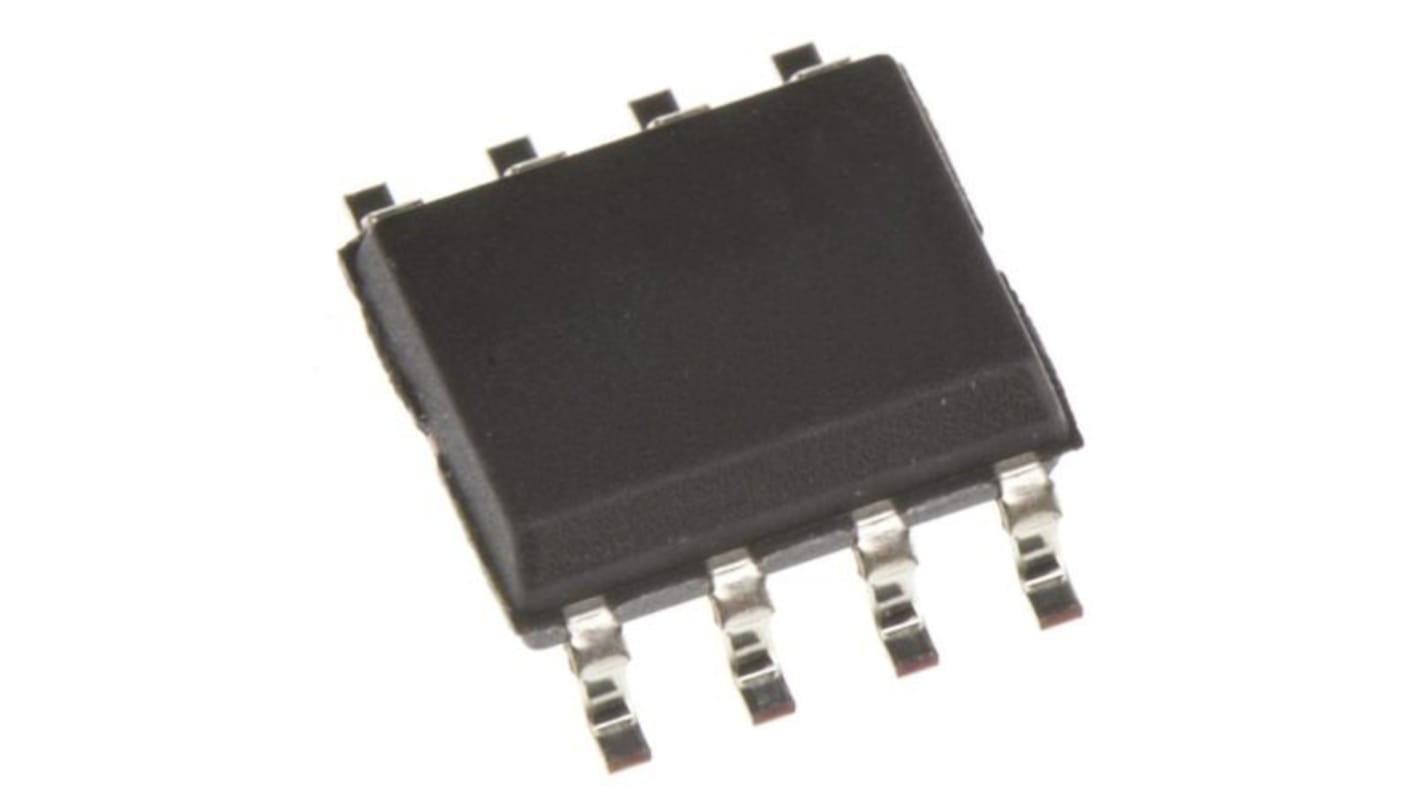

Vishay 模拟开关, 8针, CMOS/TTL逻辑, 8元件/芯片, SOIC, DG9233E系列
- RS 库存编号:
- 256-7268
- 制造商零件编号:
- DG9233EDY-T1-GE3
- 制造商:
- Vishay
小计（1 卷，共 2500 件）*
RMB22,567.50
(不含税)
RMB25,502.50
(含税)
暂时缺货
- 在 2026年10月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 2500 + | RMB9.027 | RMB22,567.50 |
* 参考价格
- RS 库存编号:
- 256-7268
- 制造商零件编号:
- DG9233EDY-T1-GE3
- 制造商:
- Vishay
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Vishay | |
| 产品类型 | 模拟开关 | |
| 逻辑系列 | CMOS/TTL | |
| 每片芯片元件数目 | 8 | |
| 引脚数目 | 8 | |
| 配置 | 双单刀单掷 | |
| 包装类型 | SOIC | |
| 最低电源电压 | 2.7V | |
| 最大电源电压 | 5V | |
| 最大导通电阻 | 17Ω | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 高度 | 1.75mm | |
| 长度 | 5mm | |
| 系列 | DG9233E | |
| 标准/认证 | RoHS | |
| 宽度 | 4mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Vishay | ||
产品类型 模拟开关 | ||
逻辑系列 CMOS/TTL | ||
每片芯片元件数目 8 | ||
引脚数目 8 | ||
配置 双单刀单掷 | ||
包装类型 SOIC | ||
最低电源电压 2.7V | ||
最大电源电压 5V | ||
最大导通电阻 17Ω | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
高度 1.75mm | ||
长度 5mm | ||
系列 DG9233E | ||
标准/认证 RoHS | ||
宽度 4mm | ||
汽车标准 否 | ||
Vishay DG9233E 系列模拟开关,最大电源电压 5 V,最大导通电阻 17 Ω - DG9233EDY-T1-GE3
这款模拟开关可为电子和自动化系统提供受控信号路由,提供双单极单掷功能,与常见逻辑电平兼容。它在低电压电源范围内工作,适用于混合信号设计,并采用封装,可直接实现板级集成。
特性和优点：
• 工作电压为2.7 V至5 V,可灵活选择电源
• 最大导通电阻 17Ω,可将信号衰减降至最低
• CMOS 和 TTL 输入兼容性可简化接口
• 温度范围为-40°C至85°C,支持恶劣环境
• SOIC 8 引脚封装,便于表面贴装布置
• 符合RoHS标准的结构可满足环境材料需求
• 最大导通电阻 17Ω,可将信号衰减降至最低
• CMOS 和 TTL 输入兼容性可简化接口
• 温度范围为-40°C至85°C,支持恶劣环境
• SOIC 8 引脚封装,便于表面贴装布置
• 符合RoHS标准的结构可满足环境材料需求
应用
• 适用于控制系统中的模拟传感器多路复用
• 适用于在仪器仪表中布线音频或低频信号
• 与混合信号微控制器接口配合使用,用于通道切换
• 可用于测试和测量架中的故障隔离
• 适用于工业自动化模块中的交换网络
• 适用于在仪器仪表中布线音频或低频信号
• 与混合信号微控制器接口配合使用,用于通道切换
• 可用于测试和测量架中的故障隔离
• 适用于工业自动化模块中的交换网络
哪些逻辑电平可靠地驱动输入?
该设备支持 CMOS 和 TTL 逻辑系列,可直接连接到标准 3 V 和 5 V 逻辑输出,无需电平转移。
每个芯片有多少开关元件用于系统设计?
每个集成电路有八个独立开关元件,可在单个封装中实现多个信号路径。
PCB 占地面积设计应预期的封装和引脚数量是多少?
该组件采用SOIC封装,带八个引脚,适用于常见的SMD接地模式。
避免过度应力的最大电源电压是多少?
最大推荐电源电压为 5 V,以保持指定的电气性能。
