Vishay 模拟开关, 16针, CMOS逻辑, 4元件/芯片, SOIC, 表面安装, DG413系列

查看所有数据选择器芯片
可享批量折扣
查看批量定价选项

小计（1 件）*

RMB10.04

(不含税)

RMB11.35

(含税)

Add to Basket
选择或输入数量
有库存
  • 18 件可立即发货
  • 另外 9 件将从其他地点发货
  • 另外 34 件在 2026年9月23日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
1 - 9RMB10.04
10 - 49RMB9.86
50 - 99RMB9.60
100 - 249RMB9.41
250 +RMB9.21

* 参考价格

包装方式：
RS 库存编号:
629-7086
制造商零件编号:
DG413DY-E3
制造商:
Vishay
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Vishay

产品类型

模拟开关

逻辑系列

CMOS

引脚数目

16

每片芯片元件数目

4

输出类型

CMOS/TTL

安装类型

表面

配置

四单刀单掷

最低电源电压

5V

包装类型

SOIC

最大电源电压

44V

最大导通电阻

100Ω

最低工作温度

-40°C

最高工作温度

85°C

长度

10mm

标准/认证

RoHS

系列

DG413

宽度

4mm

高度

1.55mm

汽车标准

否

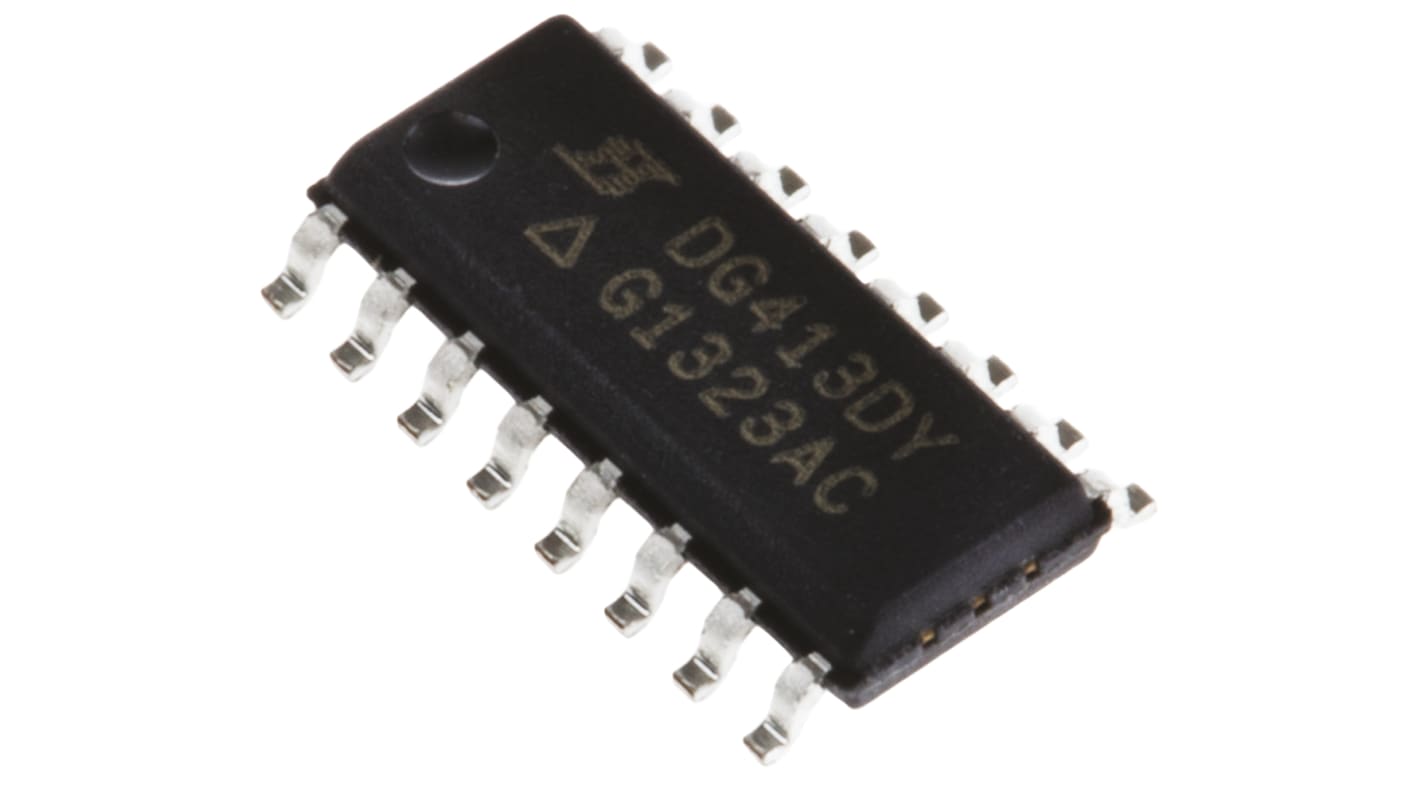

Vishay DG413系列模拟开关,16针数,最小电源电压5V - DG413DY-E3


这款模拟开关是一款四路单极单掷设备,专为混合信号系统中的信号布线而设计。它能在宽电源范围内工作,并与标准CMOS/TTL逻辑电平兼容,因此适用于在表面贴装板上切换模拟或数字信号。该组件采用 16 针 SOIC 封装,专为紧凑型 PCB 布局和符合 RoHS 标准的制造工艺而设计。

特性和优点：


• 工作电压为5 V至44 V,可灵活选择电源
• CMOS 逻辑输入兼容性可简化与逻辑设备的接口
• 最大导通电阻为 100Ω,可保持可接受的信号传导
• 四个独立开关元件,用于多通道路由
• 表面贴装 SOIC 封装支持紧凑型组装
• 引脚数为16,可直接集成电路板

应用


• 可用于模拟传感器输出多路复用
• 适用于在消费电子产品中切换音频路径
• 适用于在测量系统中布线控制信号
• 与混合信号测试设备配合使用,用于选择通道
• 适用于PCB级信号隔离和开关任务

它在正常运行时能承受的温度范围是多少?


该设备的工作温度范围为 -40°C 至 85°C,适用于典型工业环境条件。

该组件如何适应紧凑型电路板布局?


其SOIC封装和16引脚可减少占地面积,并简化表面贴装工艺的布置。

它是否能直接与 TTL 级控制信号接口?


是,输入与 CMOS 和 TTL 逻辑系列兼容,可直接从标准逻辑输出驱动。

它是否专为汽车应用而设计?


它未指定符合汽车标准,不应被认为适合经认证的汽车用途。
