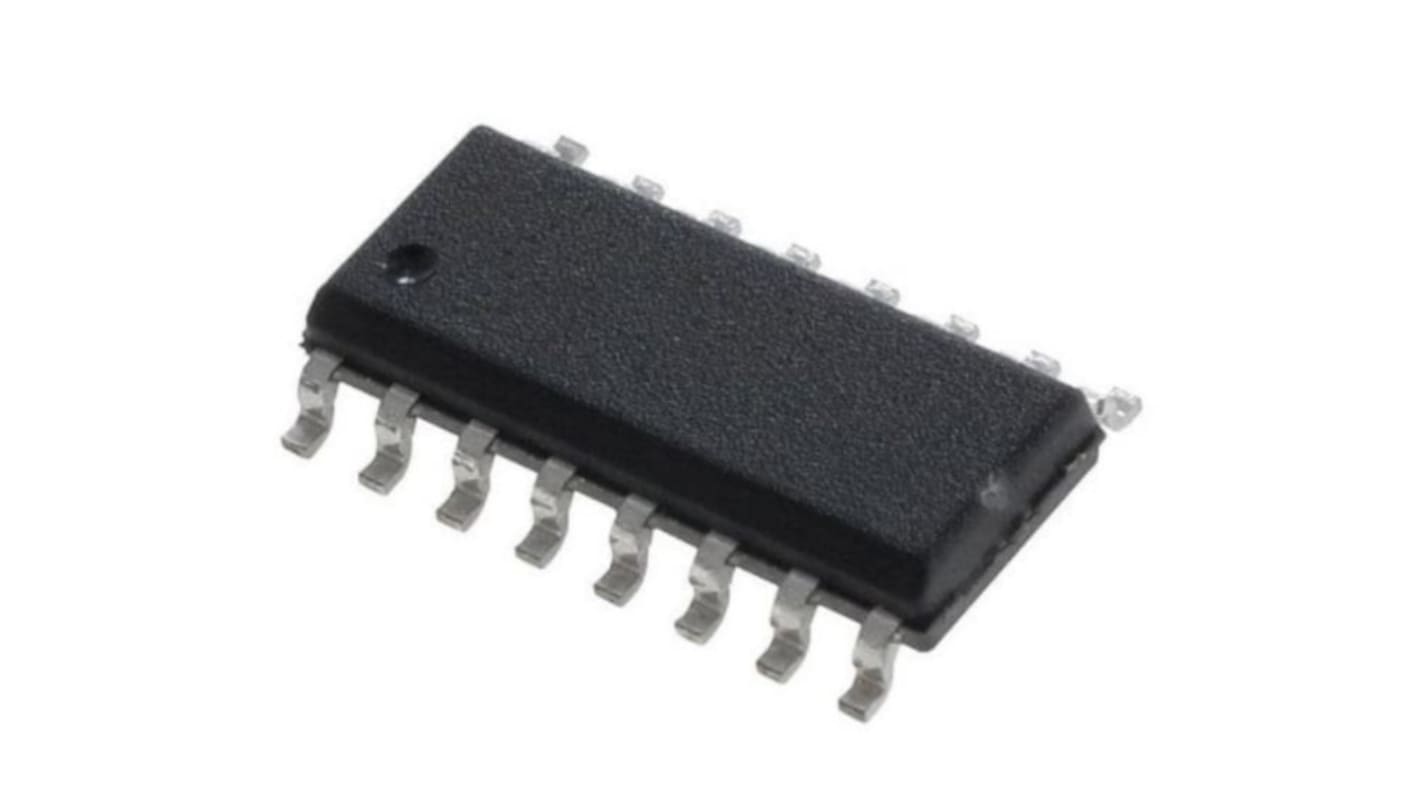

Vishay 模拟开关, 16针, CMOS逻辑, 4元件/芯片, SOIC, 表面安装, DG411系列

查看所有数据选择器芯片
可享批量折扣
查看批量定价选项

小计（1 包，共 5 件）*

RMB92.68

(不含税)

RMB104.73

(含税)

Add to Basket
选择或输入数量
最后的 RS 库存
  • 最终 900 个，准备发货

单位
每单位
每包*
5 - 620RMB18.536RMB92.68
625 - 1245RMB18.144RMB90.72
1250 +RMB17.598RMB87.99

* 参考价格

包装方式：
RS 库存编号:
710-4806
制造商零件编号:
DG411DY-T1-E3
制造商:
Vishay
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Vishay

产品类型

模拟开关

逻辑系列

CMOS

引脚数目

16

每片芯片元件数目

4

输出类型

CMOS/TTL

安装类型

表面

配置

四单刀单掷

最低电源电压

5V

包装类型

SOIC

最大电源电压

44V

最低工作温度

-40°C

最大导通电阻

100Ω

最高工作温度

85°C

长度

10mm

系列

DG411

宽度

4mm

标准/认证

No

高度

1.55mm

汽车标准

否

Vishay DG411系列模拟开关,16针数,最小电源电压5V - DG411DY-E3


这款模拟开关是一款四路单极单掷设备,专为混合信号系统中的信号布线而设计。它作为CMOS逻辑兼容开关元件运行,适用于SOIC封装中的表面安装,并支持TTL/CMOS驱动控制,可直接集成到数字和模拟电路中。

特性和优点：


• 四个独立通道,可实现灵活的信号切换
• 最大导通电阻为 100Ω,可实现低压降开关
• 电源范围 5V-44V,可与宽电源导轨兼容
• 工作温度为 -40 至 85°C,可延长使用环境
• 十六针SOIC表面贴装封装,用于紧凑的板级布置

应用


• 适用于仪器仪表中的模拟传感器信号多路复用
• 非常适合消费电子产品中的音频路径选择
• 与通道隔离和路由测试设备配合使用
• 可用于工业控制中的电源导轨耐受信号切换

哪些逻辑电平可有效驱动控制输入?


Control 输入支持 CMOS/TTL 兼容逻辑,可直接与标准逻辑系列接口,无需电平转换。

每个设备提供多少开关元件?


该设备包含四个独立开关元件,每个元件均可用作单极单投通道,用于分立信号路径。

设计人员应在 PCB 上设计哪种安装方式?


它采用SOIC 16针表面贴装封装,适用于回流焊和紧凑布局。

是否指示有任何特定的环境认证?


该组件符合 RoHS 标准,表明它符合焊接组件的受限物质要求。
