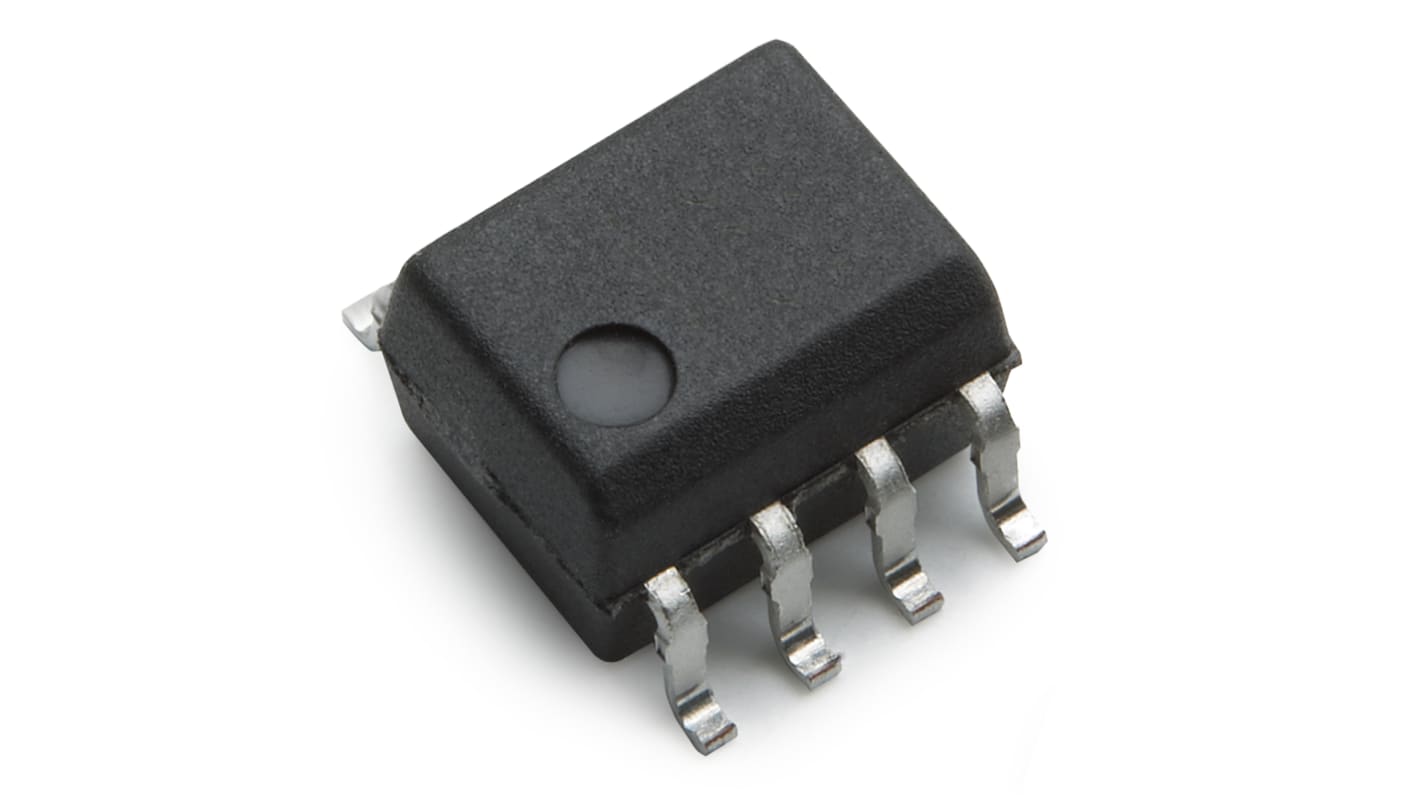

Broadcom 贴片光耦, 8针, SO, 晶体管输出, AC/DC输入, HCPL-060L系列
- RS 库存编号:
- 174-4190
- 制造商零件编号:
- HCPL-060L-500E
- 制造商:
- Broadcom
不可供应
RS 不再对该产品备货。
替代产品
该产品我们目前不提供。 这是我们推荐的替代产品。
个
RMB21.19
(不含税)
RMB23.94
(含税)
- RS 库存编号:
- 174-4190
- 制造商零件编号:
- HCPL-060L-500E
- 制造商:
- Broadcom
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Broadcom | |
| 安装类型 | 贴片 | |
| 输出设备 | 晶体管 | |
| 最大正向电压 | 1.8V | |
| 通道数目 | 1 | |
| 针数目 | 8 | |
| 封装类型 | SO | |
| 输入电流类型 | AC/DC | |
| 典型上升时间 | 45ns | |
| 最大输入电流 | 15 mA | |
| 隔离电压 | 3750 Vrms | |
| 逻辑输出 | 是 | |
| 典型下降时间 | 20ns | |
| 系列 | HCPL-060L | |
| 选择全部 | ||
|---|---|---|
品牌 Broadcom | ||
安装类型 贴片 | ||
输出设备 晶体管 | ||
最大正向电压 1.8V | ||
通道数目 1 | ||
针数目 8 | ||
封装类型 SO | ||
输入电流类型 AC/DC | ||
典型上升时间 45ns | ||
最大输入电流 15 mA | ||
隔离电压 3750 Vrms | ||
逻辑输出 是 | ||
典型下降时间 20ns | ||
系列 HCPL-060L | ||
Broadcom HCPL-060L 光耦合器是一个光学耦合栅极，结合了 GaAsP 发光二极管和集成高增益光电探测器。使能输入允许探测器被选通。探测器 IC 的输出是开路集电极肖特基钳制晶体管。内部屏蔽提供 15 kV/ms 的保证共模瞬时抗扰性规格。
低功耗
VCM = 50 V 时，最小共模抑制 (CMR) 为 15 kV/ms
高速： 15 MBd 典型值
LVTTL/LVCMOS 兼容
低输入电流容量： 5 mA
在整个温度范围内保证交流和直流性能： -40oC 至 85oC
提供 8 引脚 DIP ， SOIC-8
可循环输出 (仅限单通道产品)
安全认证： UL ， CSA ， IEC/EN/DIN EN 60747-5-2
VCM = 50 V 时，最小共模抑制 (CMR) 为 15 kV/ms
高速： 15 MBd 典型值
LVTTL/LVCMOS 兼容
低输入电流容量： 5 mA
在整个温度范围内保证交流和直流性能： -40oC 至 85oC
提供 8 引脚 DIP ， SOIC-8
可循环输出 (仅限单通道产品)
安全认证： UL ， CSA ， IEC/EN/DIN EN 60747-5-2
