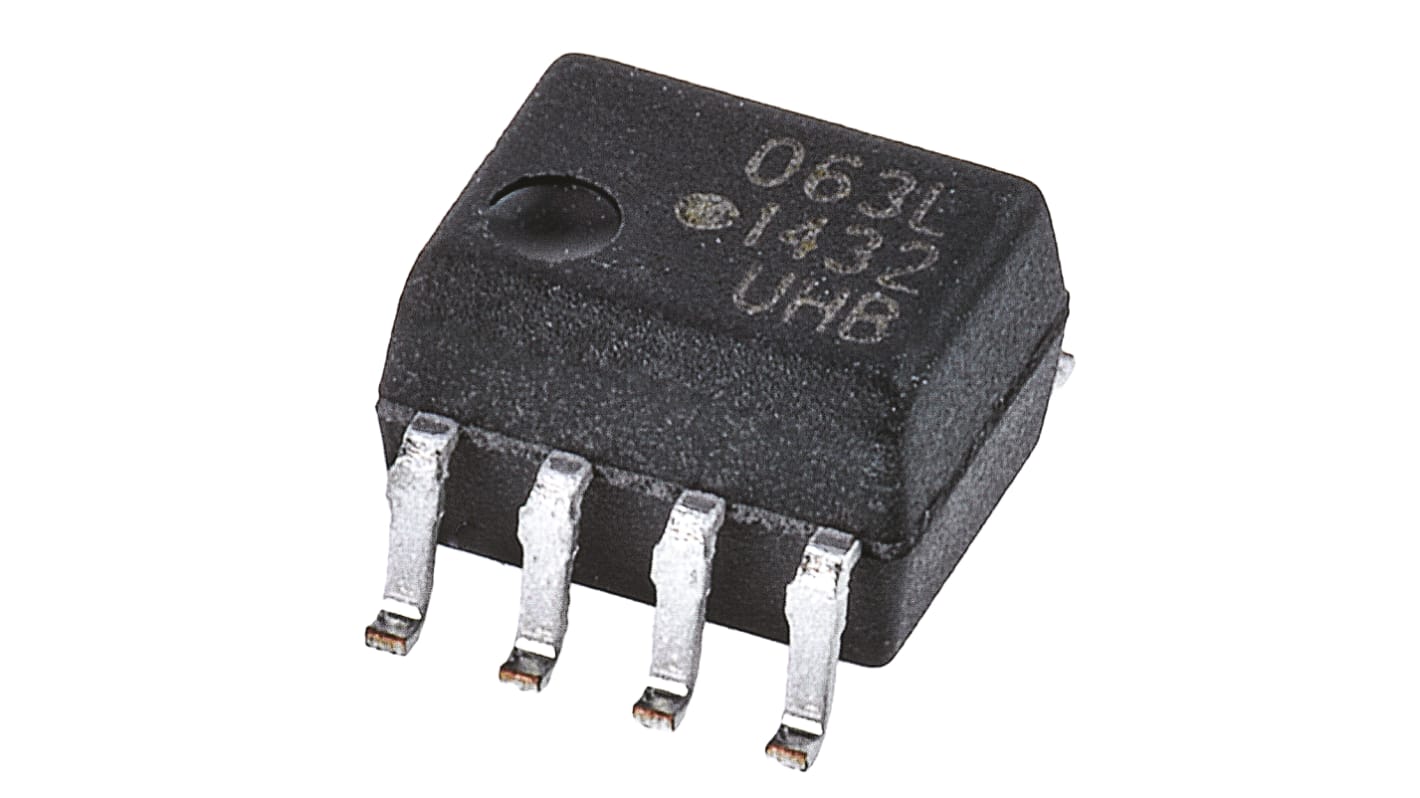

Broadcom 贴片光电耦合器, 2通道, 8针, SOIC, 最大正向1.75 V, HCPL系列

查看所有光电耦合器
可享批量折扣
查看批量定价选项

小计 25 件 (按管提供)*

RMB924.00

(不含税)

RMB1,044.00

(含税)

Add to Basket
选择或输入数量
有库存
  • 2,943 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
25 - 49RMB36.96
50 +RMB36.17

* 参考价格

包装方式：
RS 库存编号:
547-3649P
制造商零件编号:
HCPL-063L-000E
制造商:
Broadcom
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Broadcom

安装类型

表面

产品类型

光电耦合器

输出类型

晶体管

最大正向电压

1.75V

通道数目

2

包装

管

针数目

8

包装类型

SOIC

输入电流类型

直流

典型上升时间

24ns

最大输入电流

15mA

隔离电压

3.75kVrms

最低工作温度

-40°C

逻辑输出

是

最高工作温度

85°C

典型下降时间

10ns

标准/认证

UL, EN, IEC, CSA

系列

HCPL

汽车标准

否

Broadcom HCPL 系列光电耦合器,3.75kVrms 隔离电压,15mA 最大输入电流 - HCPL-063L-000E


这款光电耦合器在表面安装设计中为直流控制信号提供输入和输出之间的电气隔离。它包含两个隔离通道,采用 8 针 SOIC 封装,可提供逻辑兼容输出,同时耐受巨大瞬态应力。该设备适用于需要开关速度和一定工作温度范围的板级隔离。

特性和优点：


• 3.75kVrms 隔离,确保电路之间的牢固隔离
• 10ns 下降时间,可在数字路径中实现快速信号衰减
• 24ns 上升时间,支持在定时关键系统中快速信号确认
• 15mA 最大正向电流,支持标准 LED 驱动电平
• 1.75V 最大正向电压可将输入驱动电压要求降至最低
• 表面贴装 SOIC 8 针规格,适用于紧凑型自动化组装

应用


• 适用于在工业控制中隔离微控制器接口
• 特别适用于保护电源反馈回路中的逻辑输入
• 用于需要快速边缘速率的数字通信线路
• 可用于将传感器连接到电气分隔域
• 用于工作温度为-40至85°C的设备中的板级隔离

它拥有哪些安全和法规合规认证?


它通过了UL、EN、IEC和CSA认证,符合公认的隔离标准。

有多少通道可供选择,封装数量有多少?


它在 8 针 SOIC 封装中提供两个通道,适用于表面安装。

它能在什么环境温度范围内运行?


它可在 -40°C 至最高 85°C 的温度范围内工作,适用于各种环境条件。

它为下游逻辑提供哪种输出类型?


它提供逻辑兼容输出,专为数字信号应用而设计。
