Rohde & Schwarz 数字示波器, 混合信号示波器, 台式, 100MHz带宽, 16数字通道, 4模拟通道, RTB2000系列 RTB2004
- RS 库存编号:
- 143-9319
- Distrelec 货号:
- 300-82-446
- 制造商零件编号:
- RTB2K-104M
- 制造商:
- Rohde & Schwarz
单价 个/ 个*
RMB46,408.15
(不含税)
RMB52,441.21
(含税)
暂时缺货-将在补货后发货。
单位 | 每单位 |
|---|---|
| 1 + | RMB46,408.15 |
* 参考价格
- RS 库存编号:
- 143-9319
- Distrelec 货号:
- 300-82-446
- 制造商零件编号:
- RTB2K-104M
- 制造商:
- Rohde & Schwarz
- COO (Country of Origin):
- RO

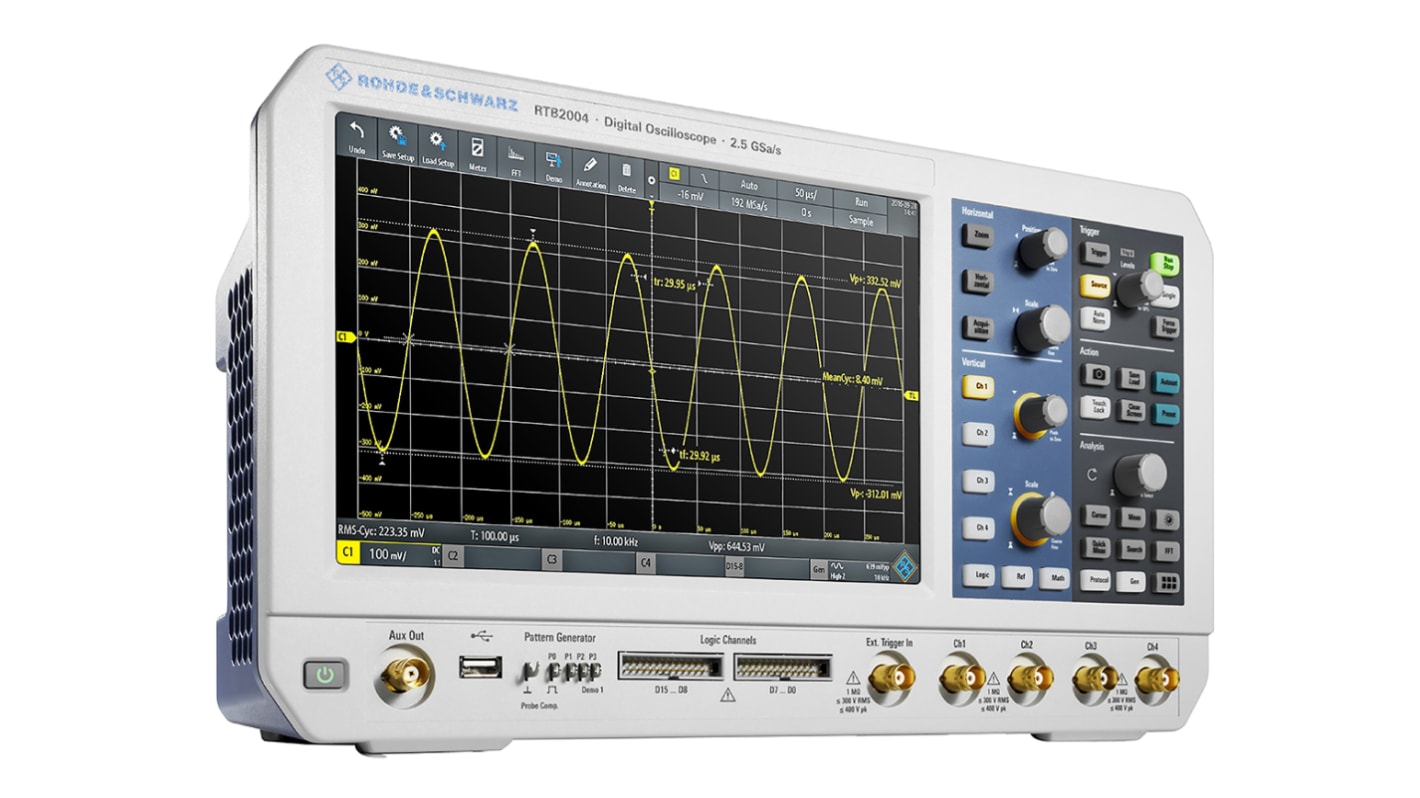

Rohde & Schwarz RTB2000 数字示波器
Rhode & Schwarz RTB2000 系列数字示波器提供的功率为 10：10 位 ADC、10 Msample 存储和 10.1 in. 彩色触摸屏。功能与智能操作概念相结合，使 R & S®RTB2000 系列成为大学实验室的完美工具，适用于在开发期间对嵌入式设计进行故障排除，也可用于生产和服务部门。
该系列示波器提供了同类产品中具有最高分辨率（1280 x 800 像素）的最大 (10.1 in.) 电容式触摸显示器。该触摸屏允许在弹出菜单中快速导航，轻松调整缩放、放大或移动波形，甚至注释显示并进行截图。它的工作原理就像您的智能手机触摸屏。
R&S®RTB2000 系列为用户提供的不仅仅是一个示波器。它还包括逻辑分析仪、协议分析仪、波形和模式发生器以及数字电压表。还集成了用于频率分析、掩码测试和长数据采集的专用操作模式。可轻松高效地调试所有类型的电子系统。
特点
10 位垂直分辨率
1 mV/div：全面测量带宽和低噪声
10Msample 标准和 20 Msample 交错
分段存储：160 Msample，带历史记录
10.1 in. 高分辨率电容式触摸屏，支持手势
通过使用手指进行屏幕截图，可实现屏幕注释功能
快速访问重要工具
教育模式禁用自动功能以进行更多的手动控制
支持多语言
1 mV/div：全面测量带宽和低噪声
10Msample 标准和 20 Msample 交错
分段存储：160 Msample，带历史记录
10.1 in. 高分辨率电容式触摸屏，支持手势
通过使用手指进行屏幕截图，可实现屏幕注释功能
快速访问重要工具
教育模式禁用自动功能以进行更多的手动控制
支持多语言
混合信号操作选项（具体取决于型号），也可以使用 RTB-B1 MSO 选件 (RS 143-9334) 将所有示波器升级到 MSO
示波器选择：
143-9311 RTB2002、70 MHz、2 通道
143-9312 RTB2002、70MHz、2 通道、MSO
143-9313 RTB2004、70 MHz、4 通道
143-9315 RTB2004、70 MHz、4 通道、MSO
143-9316 RTB2002、100 MHz、2 通道
143-9317 RTB2004、100 MHz、2 通道、MSO
143-9318 RTB2004、100 MHz、4 通道
143-9319 RTB2004、100 MHz、4 通道、MSO
143-9321 RTB2002、200 MHz、2 通道
143-9322 RTB2002、200 MHz、2 通道、MSO
143-9323 RTB2004、200 MHz、4 通道
143-9324 RTB2004、200 MHz、4 通道、MSO
143-9325 RTB2002、300 MHz、2 通道
143-9326 RTB2002、300 MHz、2 通道、MSO
143-9327 RTB2004、300 MHz、4 通道
143-9328 RTB2004、300 MHz、4 通道、MSO
增长潜力
Rohde & Schwarz RTB2000 示波器可通过安装软件更新进行调整。这些更新适用于串行协议的触发和解码以及历史记录和分段存储模式。已内置波形和模式发生器以及 MSO 功能（具体取决于型号，如下所示），只需要激活即可。带宽可升级至 300MHz，使功能改装非常简单。
带宽升级
触发和解码
历史记录和分段存储
143-9332 RTB-K15 历史记录和分段存储
软件选项包
143-9333 RTB-PK1 软件选项包
混合信号选项
143-9334 RTB-B1 混合信号选项
函数发生器
143-9335 RTB-B6 函数发生器
前盖和携带箱
Rohde & Schwarz RTB2000 系列数字示波器
属性 | 数值 |
|---|---|
| 带宽 | 100MHz |
| 模拟通道数目 | 4 |
| 数字通道数目 | 16 |
| 示波器类型 | 台式 |
| 示波器形式 | 混合信号 |
| 接口 | CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB |
| 采样率随机 | 1.25 Gsps，2.5 Gsps |
| 屏幕尺寸 | 10.1in |
| 系列 | RTB2000 |
| 记录长度 | 20 M samples, 10 (Digital) M samples |
| 重量 | 2.5kg |
| 尺寸 | 390 x 152 x 220mm |
| 电源 | 市电 |
| 垂直分辨率 | 16 位 |
| 数字/模拟 | 数字 |
| 上升时间 | <5ns |
| 最低时基 | 1ns/div |
| 显示器类型 | 电容式触摸显示屏 |
| 安全类别 | CAT II 400V, CAT III 400V, CAT IV 400V |
| 最大垂直灵敏度 | 5V/div |
| 最小垂直灵敏度 | 1mV/div |
| 最大时基 | 500s/div |
