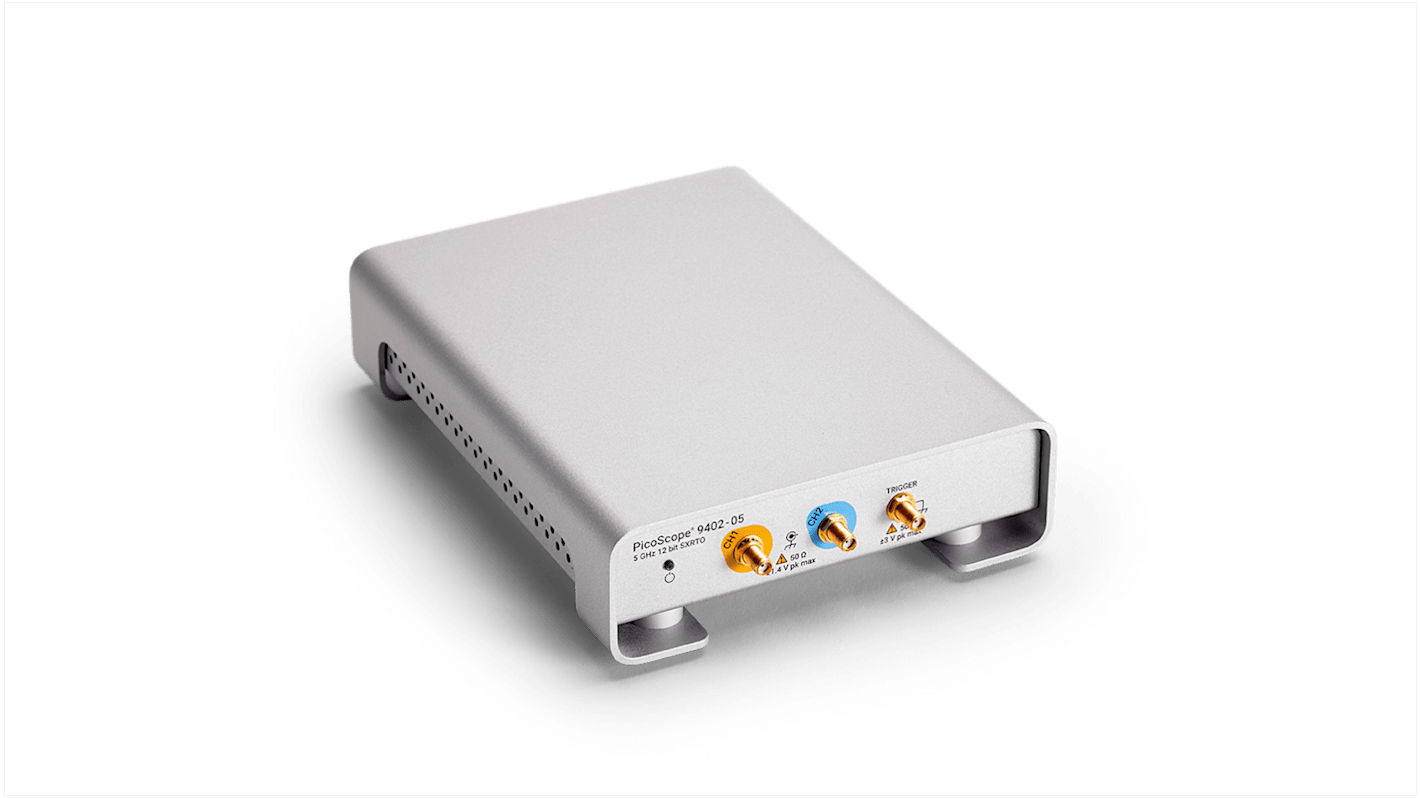

Pico Technology 数字示波器, SXRTO示波器, 基于PC, 5GHz带宽, 2模拟通道, PicoScope 9000系列 9402-05 CDR

PicoScope 9400 系列采样器扩展实时示波器 (SXRTO) 具有两个或四个高带宽 50 Ω 输入通道，具有市场领先的 ADC ，计时和显示分辨率，用于精确测量和可视化高速模拟和数据信号。它们特别适用于捕获低至 22 ps 的脉冲和步进转换，低至 45 ps 的脉冲以及高达 11 Gb/s 的时钟和数据眼 (可选 5 或 8 Gb/s 时钟恢复)。

PicoScope SXRTD 提供随机采样，可轻松分析涉及重复信号或时钟相关流的高带宽应用。

SXRTO 速度快：随机采样，持久性显示和统计数据均可快速生成。

PicoScope 9400 系列在每个通道上具有内置内部触发器，具有预触发随机采样，远高于 Nyquist (实时) 采样率。带宽在 50 Ω SMA (f) 输入和三种采集模式 (实时，随机和滚动) 后高达 16 GHz ，所有这些都以 12 位分辨率捕获到高达 250 KS 的共享存储器中。

触控兼容 PicoSample 4 软件源自我们现有且备受推崇的 PicoSample 3 采样示波器软件，它体现了十年多的开发，客户反馈和优化。

您为 PicoScope XRTO 支付的价格就是您为所有产品支付的价格–我们不会向您收取软件功能或更新费用。

显示屏可调整大小以适合任何窗口，并充分利用可用的显示分辨率， 4K 甚至更大的分辨率或跨多个显示器。四个独立的缩放通道可显示不同的数据视图，分辨率低至 0.4 ps。大多数控件和状态面板可根据您的应用显示或隐藏，使您可以最佳地使用显示区域。

12 位 500 MS/s ADC ， ±800 mV 满刻度输入范围
脉冲，眼部和面罩测试低至 45 ps ，高达 11 Gb/s
直观且可配置的触摸兼容 Windows 用户界面
全面的内置测量，缩放，数据屏蔽，直方图
10 mV/div 至 250 mV/div 数字增益范围
多达 250 KS 跟踪长度，在通道之间共享
可选时钟恢复触发器，高达 8 Gb/s
可选恢复时钟和数据输出

电信和雷达测试，服务和制造
光纤，收发器和激光测试 (不包括光学到电气转换)
射频，微波和千兆位数字系统测量
信号，眼，脉冲和脉冲特性化
精确计时和相位分析
数字系统设计和表征
眼图，掩码和限制测试高达 8 GB/s
时钟和数据恢复速度高达 8 Gb/s
以太网， HDMI 1 ， PCI ， SATA 和 USB 2.0
半导体表征
信号，数据和脉冲 / 脉冲完整性以及预合规性测试

PicoScope 9400 系列采样器扩展实时示波器 (XRTO)
USB 记忆棒上提供 PicoSample 4 软件
www.picotech.com 提供免费软件更新
快速入门指南
12 V 电源， IEC 入口
3 根局部 IEC 电源线
USB 电缆， 1.8 m
PicoWrench N/SMA/PC3.5/K 组合扳手
存储 / 携带箱
LAN 电缆， 1 m (仅限 9404 型号)

PicoScope 9400 系列示波器套件包含以下物品：

CFC-47 FCC (EMC) ， EN61326-1 ： 2013 (EMC) 和 EN61010-1 ： 2010 (LVD)
