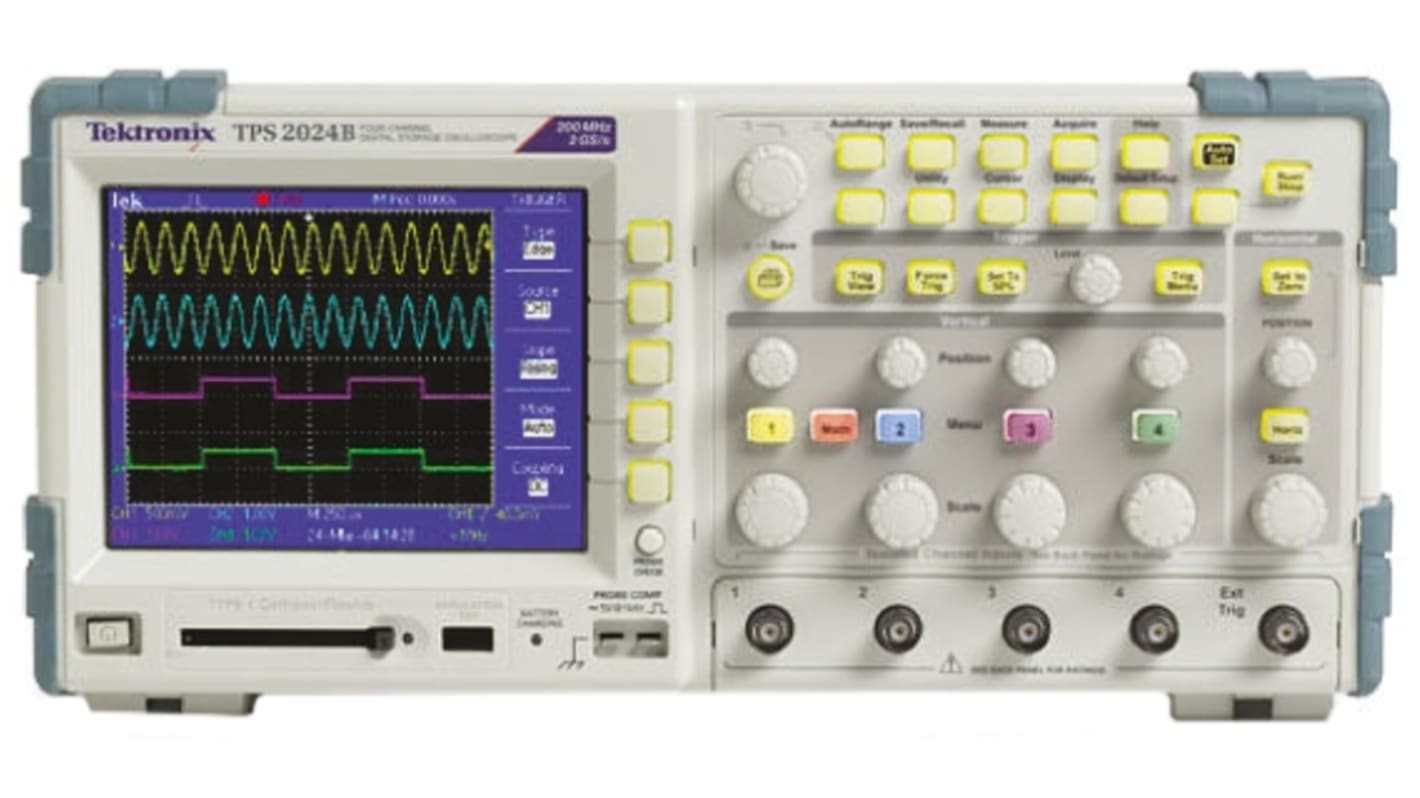

Tektronix 数字示波器, 数字存储示波器, 台式, 200MHz带宽, 4模拟通道, TPS2000系列 TPS2024B
- RS Stock No.:
- 734-5004
- Mfr. Part No.:
- TPS2024B
- Brand:
- Tektronix
Image representative of range
不可供应
RS 不再对该产品备货。
- RS Stock No.:
- 734-5004
- Mfr. Part No.:
- TPS2024B
- Brand:
- Tektronix
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Tektronix | |
| 带宽 | 200MHz | |
| 模拟通道数目 | 4 | |
| 示波器类型 | 台式 | |
| 接口 | RS232 | |
| 示波器形式 | 数字存储 | |
| 采样率随机 | 2 Gsps | |
| 系列 | TPS2000 | |
| 记录长度 | 2.5k points/ch | |
| 电池寿命 | 4 h, 8 h | |
| 安全类别 | CAT II 300 V, CAT II 600V | |
| 重量 | 2.7 kg, 3.2 kg, 3.7kg | |
| 电源 | 电池，市电 | |
| 垂直分辨率 | 8 位 | |
| 最大时基 | 50s/div | |
| 插头类型 | Type C - European Plug, Type G - British 3-pin, Type J - Swiss 3-pin | |
| 最小垂直灵敏度 | 2mV/div | |
| 最低时基 | 2.5ns/div | |
| 尺寸 | 336 x 130 x 161mm | |
| 电池类型 | 可充电锂离子电池 | |
| 上升时间 | 2.1ns | |
| 显示器类型 | TFT LCD | |
| 最大垂直灵敏度 | 5V/div | |
| 数字/模拟 | 数字 | |
| Select all | ||
|---|---|---|
品牌 Tektronix | ||
带宽 200MHz | ||
模拟通道数目 4 | ||
示波器类型 台式 | ||
接口 RS232 | ||
示波器形式 数字存储 | ||
采样率随机 2 Gsps | ||
系列 TPS2000 | ||
记录长度 2.5k points/ch | ||
电池寿命 4 h, 8 h | ||
安全类别 CAT II 300 V, CAT II 600V | ||
重量 2.7 kg, 3.2 kg, 3.7kg | ||
电源 电池，市电 | ||
垂直分辨率 8 位 | ||
最大时基 50s/div | ||
插头类型 Type C - European Plug, Type G - British 3-pin, Type J - Swiss 3-pin | ||
最小垂直灵敏度 2mV/div | ||
最低时基 2.5ns/div | ||
尺寸 336 x 130 x 161mm | ||
电池类型 可充电锂离子电池 | ||
上升时间 2.1ns | ||
显示器类型 TFT LCD | ||
最大垂直灵敏度 5V/div | ||
数字/模拟 数字 | ||
RoHS Status: Exempt
- COO (Country of Origin):
- CN
Tektronix 示波器
Tektronix TPS2000 系列示波器的带宽为 200MHz 。它是一款 4 通道数字存储示波器，可在通道之间提供接地隔离和隔离，让您无需担心损坏电路，只需借助隔离通道™技术即可进行测量。标配电池电源、使其成为现场应用的明显选择。对于电力电子产品、可选软件将通常需要的电力系统测量集成到仪器中、加快了功率分析和故障排除。
注意：
适合与以下型号一起使用：电源捆绑包 TPS2PBND2 712-1145 、包含四个 P5122 无源、 100X 高电压探头以及功率测量和分析软件 TPS2PWR1
注意：
适合与以下型号一起使用：电源捆绑包 TPS2PBND2 712-1145 、包含四个 P5122 无源、 100X 高电压探头以及功率测量和分析软件 TPS2PWR1
电源测量模块 TPS2PWR1 仅 488-1190
电池充电器 tpl 485-1290
软质携带箱 AC2100 481-0845
硬质携带箱 HCTEK4321 613-1510 （需要 AC2100 ）
随附：
TPP0201 200 mhz 、 10X 无源探头（每通道 1 个）、 1 节锂离子电池（带电量计、电池寿命为 4 小时）、 usb 至 rs-232 电缆、开放式选择 ® pc 连接软件、 ni signal 高速™ tek 版软件、用户手册、带电源线的交流适配器、 nim/nit-tracable
校准证书、前保护盖
随附：
TPP0201 200 mhz 、 10X 无源探头（每通道 1 个）、 1 节锂离子电池（带电量计、电池寿命为 4 小时）、 usb 至 rs-232 电缆、开放式选择 ® pc 连接软件、 ni signal 高速™ tek 版软件、用户手册、带电源线的交流适配器、 nim/nit-tracable
校准证书、前保护盖
特点和优势
采样率为 2GSa / 秒
所有通道的点记录长度均为 2.5k
输入阻抗为 1Mohm
4in vga 彩色 lcd 显示屏
8 小时连续电池操作、安装两个电池、热插拔、几乎可无限自由地使用交流电源
可选电源应用软件以其价位提供最广泛的功率测量范围
使用开放式选择 ® 软件或集成式 compactflash ® 大容量存储器快速记录和分析测量结果
所有型号上的 fft 标准
Advanced triggers
传统的模拟式旋钮和多语言用户界面、易于操作
通过自动设置菜单、自动范围、波形和设置存储器以及内置上下文相关帮助实现快速设置和操作
背光菜单按钮、提供高可见性
11 个最关键的自动波形测量
所有通道的点记录长度均为 2.5k
输入阻抗为 1Mohm
4in vga 彩色 lcd 显示屏
8 小时连续电池操作、安装两个电池、热插拔、几乎可无限自由地使用交流电源
可选电源应用软件以其价位提供最广泛的功率测量范围
使用开放式选择 ® 软件或集成式 compactflash ® 大容量存储器快速记录和分析测量结果
所有型号上的 fft 标准
Advanced triggers
传统的模拟式旋钮和多语言用户界面、易于操作
通过自动设置菜单、自动范围、波形和设置存储器以及内置上下文相关帮助实现快速设置和操作
背光菜单按钮、提供高可见性
11 个最关键的自动波形测量
应用
工业电源设计、故障排除、安装和维护
先进 Advanced electronics design, troubleshooting, installation and
汽车设计和测试
教育
先进 Advanced electronics design, troubleshooting, installation and
汽车设计和测试
教育
认证
UL61010 － 1 ： 2004 年批准
can / csa22.2 no. 1010.1 ： 2004 认证
EN61010 － 1 ： 2001 。
can / csa22.2 no. 1010.1 ： 2004 认证
EN61010 － 1 ： 2001 。
