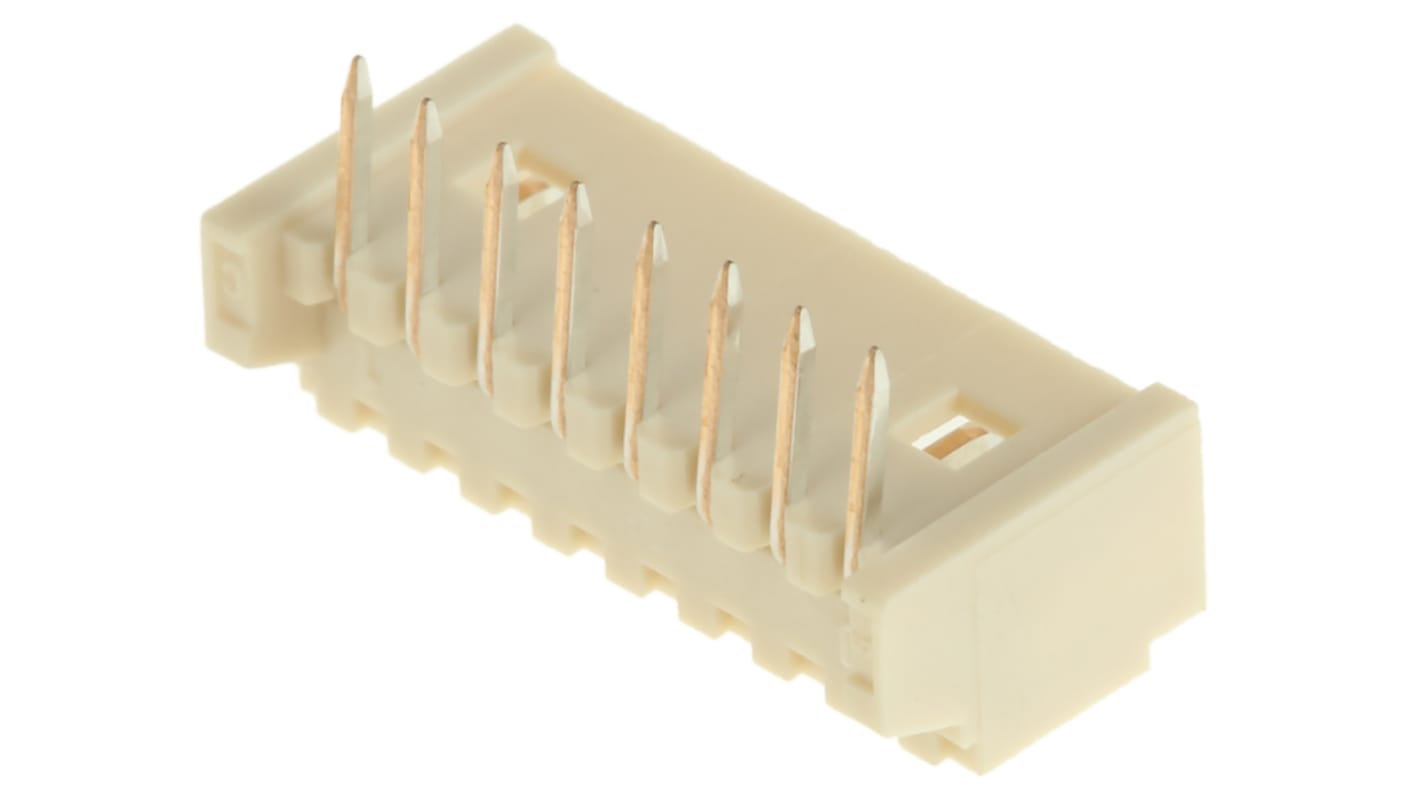

Molex 8p单排排针 直角线对板连接器, 1.25mm间距, 1.0A, 125.0 V, THT安装, PicoBlade系列

PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计，节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分，与 2.00 mm 线对板系统相比，可节省高达 45％ 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口，可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接，防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片，可确保在印刷电路板上牢固固定，且可用作应力消除装置，用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。

• 1 A 电流容量，采用紧凑型 1.25 mm 节距设计
• 与 2.00 mm 节距相比，可节省高达 45％ 的印刷电路板空间
• 摩擦锁定机制，可确保牢固的配接连接
• 焊片，用于牢固固定印刷电路板（SMT 型号）

PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。

•广泛的工作温度范围介于 -40°C 和 +85°C 之间，适用于要求苛刻的环境
•每个触点的额定电流为 1A ，用于低功率应用
•设计用于通孔安装，易于安装

•视听设备
• 消费电子产品
• 控制面板

您可以在直角印刷电路板管座不适合直向管座的狭窄或不规则设置中使用此类直角印刷电路板管座。

UL (E29179); CSA (LR19980)

1.25mm 线到板 - Molex PicoBlade™
