JST 9p 1排 PCB 针座 直向 线对板连接器, 2.5 mm间距, 250 V, 通孔安装 覆盖 EH系列
- RS 库存编号:
- 512-8333
- 制造商零件编号:
- B9B-EH-A (LF) (SN)
- 制造商:
- JST

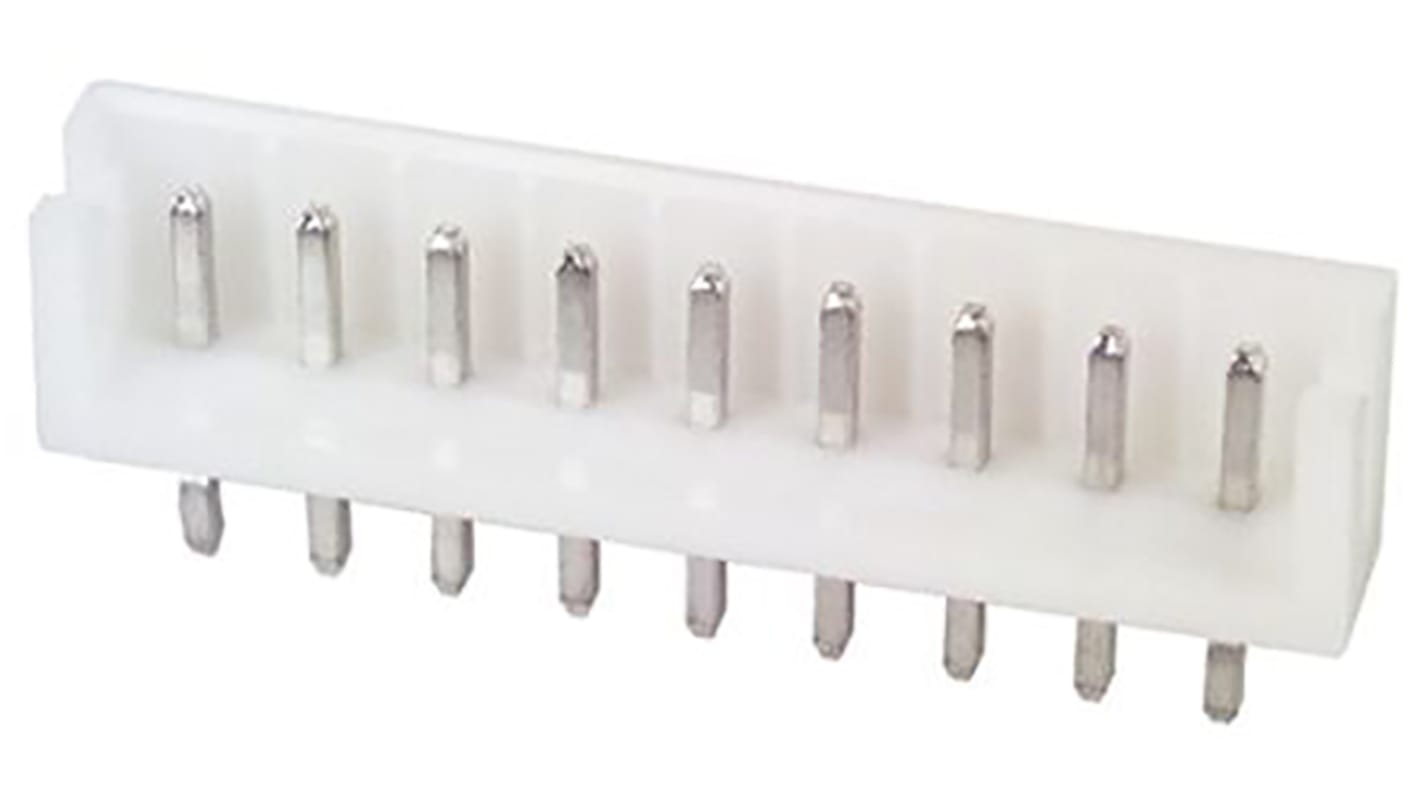

此图片代表整个产品系列，仅供参考。
可享批量折扣
小计（1 包，共 10 件）*
¥33.27
(不含税)
¥37.60
(含税)
库存信息目前无法访问 - 请稍候查看
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 240 | RMB3.327 | RMB33.27 |
| 250 - 990 | RMB3.227 | RMB32.27 |
| 1000 - 2490 | RMB3.13 | RMB31.30 |
| 2500 - 4990 | RMB3.08 | RMB30.80 |
| 5000 + | RMB2.983 | RMB29.83 |
* 参考价格
- RS 库存编号:
- 512-8333
- 制造商零件编号:
- B9B-EH-A (LF) (SN)
- 制造商:
- JST
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | JST | |
| 产品类型 | PCB 针座 | |
| 系列 | EH | |
| 电流 | 3A | |
| 节距 | 2.5mm | |
| 外壳材料 | 聚酰胺 | |
| 触点数目 | 9 | |
| 行数 | 1 | |
| 方向 | 直向 | |
| 覆盖/无覆盖 | 覆盖 | |
| 连接器系统 | 线对板 | |
| 安装类型 | 通孔 | |
| 触点电镀 | 锡 | |
| 触点材料 | 黄铜 | |
| 最低工作温度 | -25°C | |
| 排节距 | 2.5mm | |
| 终端类型 | 焊接 | |
| 最高工作温度 | 85°C | |
| 触点类型 | 公 | |
| 配接引脚长度 | 3.2mm | |
| 标准/认证 | No | |
| 电压 | 250 V | |
| 选择全部 | ||
|---|---|---|
品牌 JST | ||
产品类型 PCB 针座 | ||
系列 EH | ||
电流 3A | ||
节距 2.5mm | ||
外壳材料 聚酰胺 | ||
触点数目 9 | ||
行数 1 | ||
方向 直向 | ||
覆盖/无覆盖 覆盖 | ||
连接器系统 线对板 | ||
安装类型 通孔 | ||
触点电镀 锡 | ||
触点材料 黄铜 | ||
最低工作温度 -25°C | ||
排节距 2.5mm | ||
终端类型 焊接 | ||
最高工作温度 85°C | ||
触点类型 公 | ||
配接引脚长度 3.2mm | ||
标准/认证 No | ||
电压 250 V | ||
EH 系列直向管座
JST EH 系列 2.5mm 节距单排有罩顶部接入（直向）印刷电路板管座。它们具有一体式键接结构，确保在配接时正确定位。有关对应的压接插座外壳，请参见 RS 311-6209（典型）；有关 IDC 插座外壳，请参见 RS 311-6287（典型）。
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
Note
制造商部件号为 BxxB-EH-A 的产品具有 3.2mm 长的引脚，部件号 BxxB-EH 的产品具有 4.0mm 长的引脚。
Approvals
UL 文件号 60389，CSA 文件号 LR20812
