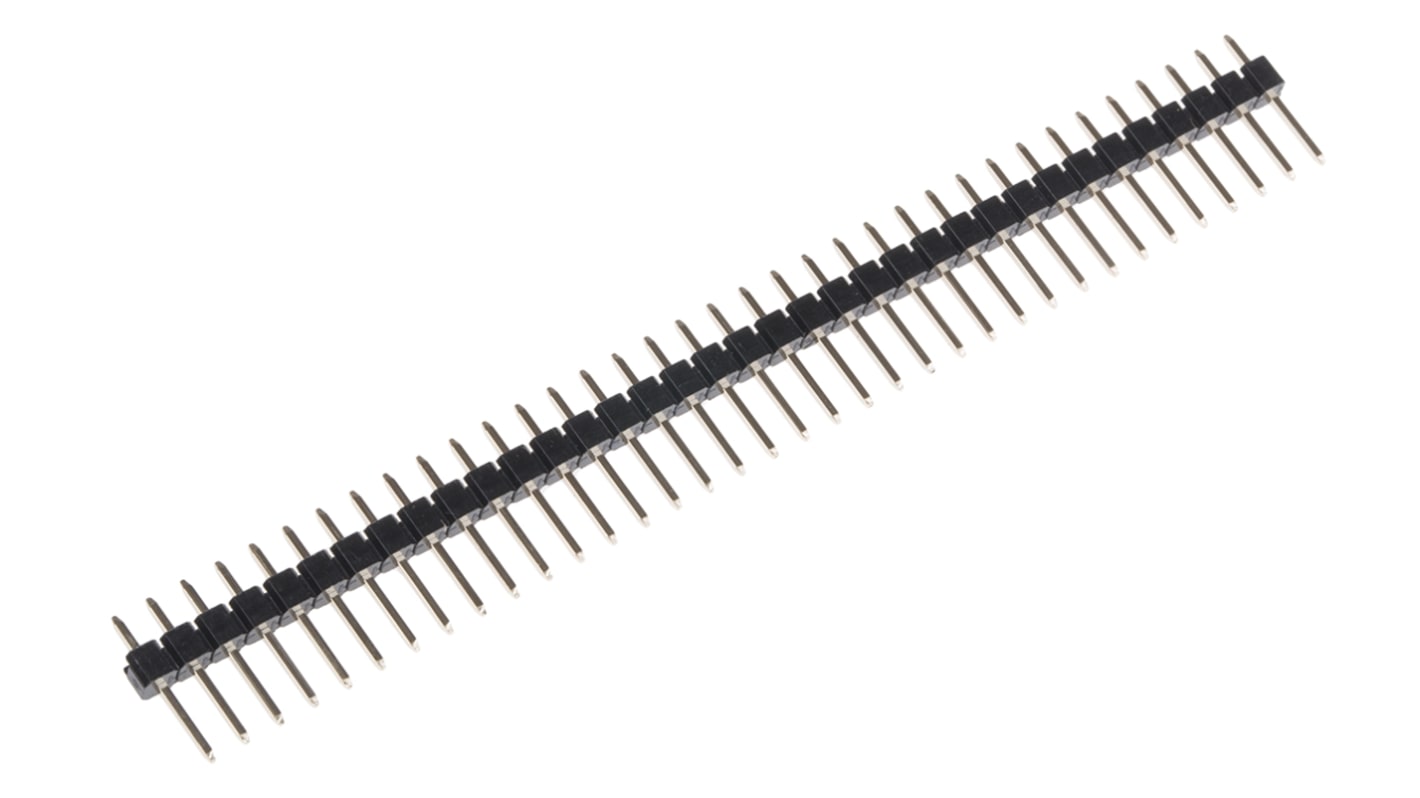

HARWIN 36p 1排 引脚管座 直向 板对板, 线对板连接器, 2.54 mm间距, 1.5 kV, 通孔安装 无罩M20系列
- RS 库存编号:
- 547-3150
- 制造商零件编号:
- M20-9993645
- 制造商:
- HARWIN
暂时无法供应
抱歉，我们不知道何时会有货
- RS 库存编号:
- 547-3150
- 制造商零件编号:
- M20-9993645
- 制造商:
- HARWIN
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | HARWIN | |
| 产品类型 | 引脚管座 | |
| 系列 | M20 | |
| 节距 | 2.54mm | |
| 电流 | 3A | |
| 外壳材料 | 尼龙 | |
| 触点数目 | 36 | |
| 行数 | 1 | |
| 方向 | 直向 | |
| 覆盖/无覆盖 | 无罩 | |
| 安装类型 | 通孔 | |
| 连接器系统 | 板对板, 线对板 | |
| 触点材料 | 黄铜 | |
| 触点电镀 | 金色 | |
| 最低工作温度 | -40°C | |
| 排节距 | 2.54mm | |
| 终端类型 | 焊接 | |
| 触点类型 | 公 | |
| 最高工作温度 | 105°C | |
| 尾端引脚长度 | 3mm | |
| 配接引脚长度 | 6.1mm | |
| 标准/认证 | No | |
| 电压 | 1.5 kV | |
| 选择全部 | ||
|---|---|---|
品牌 HARWIN | ||
产品类型 引脚管座 | ||
系列 M20 | ||
节距 2.54mm | ||
电流 3A | ||
外壳材料 尼龙 | ||
触点数目 36 | ||
行数 1 | ||
方向 直向 | ||
覆盖/无覆盖 无罩 | ||
安装类型 通孔 | ||
连接器系统 板对板, 线对板 | ||
触点材料 黄铜 | ||
触点电镀 金色 | ||
最低工作温度 -40°C | ||
排节距 2.54mm | ||
终端类型 焊接 | ||
触点类型 公 | ||
最高工作温度 105°C | ||
尾端引脚长度 3mm | ||
配接引脚长度 6.1mm | ||
标准/认证 No | ||
电压 1.5 kV | ||
Harwin M20 2.54毫米 PCB排针连接器
M20系列PCB通孔和SMT安装排针连接器，间距为2.54毫米。这些M20 2.54毫米PCB排针提供双排和单排、垂直和直向配置，使其成为适合各种应用的多功能解决方案。这些M20 2.54毫米PCB排针连接器的外壳还提供不同的配接引脚长度：M20-975xxx、M20-976xxx、M20-977xxx=5.8毫米引脚高度
M20-995xxx、M20-996xxx、M20-998xxx、M20-999xxx=6.1毫米引脚高度
M20-997xxx=8.5毫米引脚高度
PCB通孔和SMT排针的外壳均由高温热塑性塑料制成，可承受相同的回流焊接工艺。
外壳的设计采用城堡形结构，可以根据需要切割成一定尺寸，但切割时应小心尾部。
这些M20 2.54毫米PCB排针连接器可与M20系列PCB插座、插座外壳和跳线配合使用。
特点和优势
多种配置选项和引脚配接长度，实现设计灵活性
热塑性壳体可耐受回流焊接工艺
可切割成较小的尺寸
应用
这些M20 2.54毫米PCB排针可用于广泛的应用，并已成为嵌入式电脑、主板和大型电子系统中的标准连接器。
应用包括消费电子、通信、驱动和控制、工业监控和个人计算。
