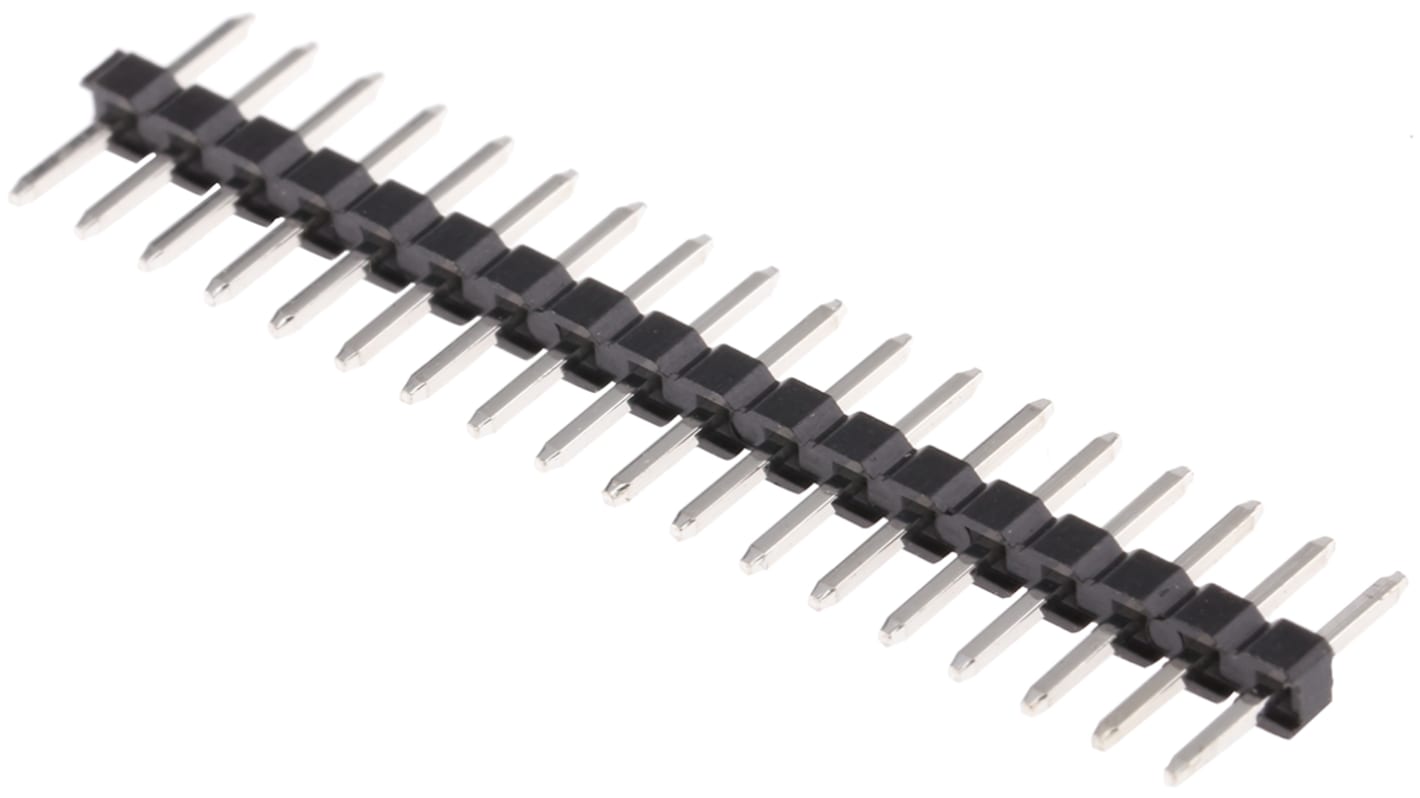

HARWIN 18p 1排 引脚管座 直向 板对板连接器, 2 mm间距, 500 V, 通孔安装 无罩 M22系列
- RS Stock No.:
- 547-3239
- Mfr. Part No.:
- M22-2011846
- Brand:
- HARWIN
Bulk discount available
Subtotal (1 pack of 5 units)*
¥35.14
(exc. VAT)
¥39.71
(inc. VAT)
有库存
- 另外 1,750 件在 2025年12月15日 发货
- 另外 900 件在 2025年12月22日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit | Per Pack* |
|---|---|---|
| 5 - 70 | RMB7.028 | RMB35.14 |
| 75 - 145 | RMB6.918 | RMB34.59 |
| 150 + | RMB6.77 | RMB33.85 |
*price indicative
- RS Stock No.:
- 547-3239
- Mfr. Part No.:
- M22-2011846
- Brand:
- HARWIN
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | HARWIN | |
| 产品类型 | 引脚管座 | |
| 系列 | M22 | |
| 电流 | 1A | |
| 节距 | 2mm | |
| 触点数目 | 18 | |
| 外壳材料 | 尼龙 | |
| 行数 | 1 | |
| 方向 | 直向 | |
| 覆盖/无覆盖 | 无罩 | |
| 连接器系统 | 板对板 | |
| 安装类型 | 通孔 | |
| 触点材料 | 磷铜 | |
| 触点电镀 | 锡 | |
| 排节距 | 2mm | |
| 最低工作温度 | -40°C | |
| 终端类型 | 焊接 | |
| 最高工作温度 | 105°C | |
| 尾端引脚长度 | 3.4mm | |
| 触点类型 | 公 | |
| 配接引脚长度 | 3.5mm | |
| 标准/认证 | No | |
| 电压 | 500 V | |
| Select all | ||
|---|---|---|
品牌 HARWIN | ||
产品类型 引脚管座 | ||
系列 M22 | ||
电流 1A | ||
节距 2mm | ||
触点数目 18 | ||
外壳材料 尼龙 | ||
行数 1 | ||
方向 直向 | ||
覆盖/无覆盖 无罩 | ||
连接器系统 板对板 | ||
安装类型 通孔 | ||
触点材料 磷铜 | ||
触点电镀 锡 | ||
排节距 2mm | ||
最低工作温度 -40°C | ||
终端类型 焊接 | ||
最高工作温度 105°C | ||
尾端引脚长度 3.4mm | ||
触点类型 公 | ||
配接引脚长度 3.5mm | ||
标准/认证 No | ||
电压 500 V | ||
- COO (Country of Origin):
- TW
Harwin M22 2.00 mm PCB针脚连接器
M22系列PCB通孔和SMT贴装接头，间距为2.00mm。这些M22 2.00 mm PCB针座有双排和单排、垂直和直角配置，使其成为各种应用的通用解决方案。这些M22系列分离式PCB针座的配合引脚长度为3.5毫米
PCB通孔和SMT针座的外壳都是由高温热塑材料制成，使其能够承受同样的回流焊工艺
壳体的设计结合了星形，使其能够在需要的地方被切割成不同的尺寸，在这样做的时候应该注意尾部。
这些 M22 2.00 mm 印刷电路板引脚管座连接器可与 M22 系列印刷电路板插座、插座壳体和跳线配接。
特点和优势
多种配置选项和引脚配合长度，实现设计灵活性
高温热塑外壳可承受回流焊工艺
可以切割成更小的尺寸
应用
这些M22 2.00 mm PCB针座可用于广泛的应用，并被确立为嵌入式PC、主板和大型电子系统的标准连接器。
应用范围包括消费电子、通信、驱动和控制、工业监测和个人计算机
