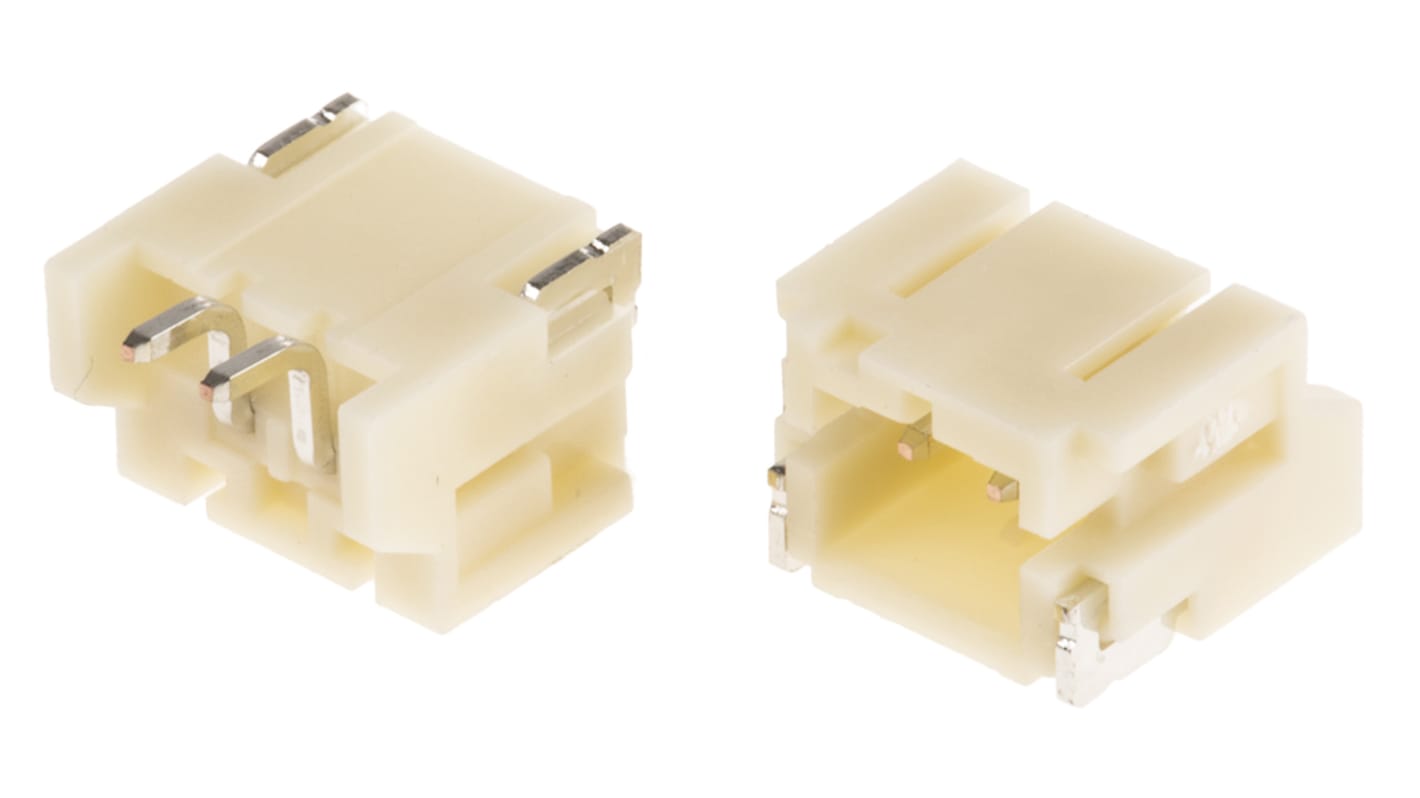

JST 2p 1排 PCB 针座 直角 线对板连接器, 2 mm间距, 100 V, 表面安装 覆盖PH系列
- RS 库存编号:
- 688-1353
- 制造商零件编号:
- S2B-PH-SM4-TB(LF)(SN)
- 制造商:
- JST
可享批量折扣
小计（1 包，共 5 件）*
¥22.36
(不含税)
¥25.265
(含税)
库存信息目前无法查询
单位 | 每单位 | 每包* |
|---|---|---|
| 5 - 120 | RMB4.472 | RMB22.36 |
| 125 - 495 | RMB4.29 | RMB21.45 |
| 500 + | RMB4.11 | RMB20.55 |
* 参考价格
- RS 库存编号:
- 688-1353
- 制造商零件编号:
- S2B-PH-SM4-TB(LF)(SN)
- 制造商:
- JST
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | JST | |
| 产品类型 | PCB 针座 | |
| 系列 | PH | |
| 节距 | 2mm | |
| 电流 | 2A | |
| 触点数目 | 2 | |
| 行数 | 1 | |
| 方向 | 直角 | |
| 覆盖/无覆盖 | 覆盖 | |
| 连接器系统 | 线对板 | |
| 安装类型 | 表面 | |
| 触点电镀 | 锡 | |
| 触点材料 | 铜合金 | |
| 最低工作温度 | -25°C | |
| 排节距 | 2mm | |
| 终端类型 | 焊接 | |
| 触点类型 | 公 | |
| 最高工作温度 | 85°C | |
| 标准/认证 | No | |
| 电压 | 100 V | |
| 选择全部 | ||
|---|---|---|
品牌 JST | ||
产品类型 PCB 针座 | ||
系列 PH | ||
节距 2mm | ||
电流 2A | ||
触点数目 2 | ||
行数 1 | ||
方向 直角 | ||
覆盖/无覆盖 覆盖 | ||
连接器系统 线对板 | ||
安装类型 表面 | ||
触点电镀 锡 | ||
触点材料 铜合金 | ||
最低工作温度 -25°C | ||
排节距 2mm | ||
终端类型 焊接 | ||
触点类型 公 | ||
最高工作温度 85°C | ||
标准/认证 No | ||
电压 100 V | ||
板装连接器 PH 系列表面安装管座、低插入力，侧面接入
JST PH 连接器设计用于满足印刷电路板上的高密度内部接线需求。这款连接器设计紧凑、可靠性高且成本低。
特点
• 接触可靠;• 全罩式管座;• 2A 额定电流;• 印刷电路板固定机制;• 表面安装型;• 额定电压 100V 交流;• 温度范围 -25°C 至 85°C;• 接线尺寸 32 AWG 至 24 AWG;• 触点个数介于 2 至 16 个之间;• 触点材料为黄铜;• 镀锡触点;• UL、CSA 和 TUV 认证产品
