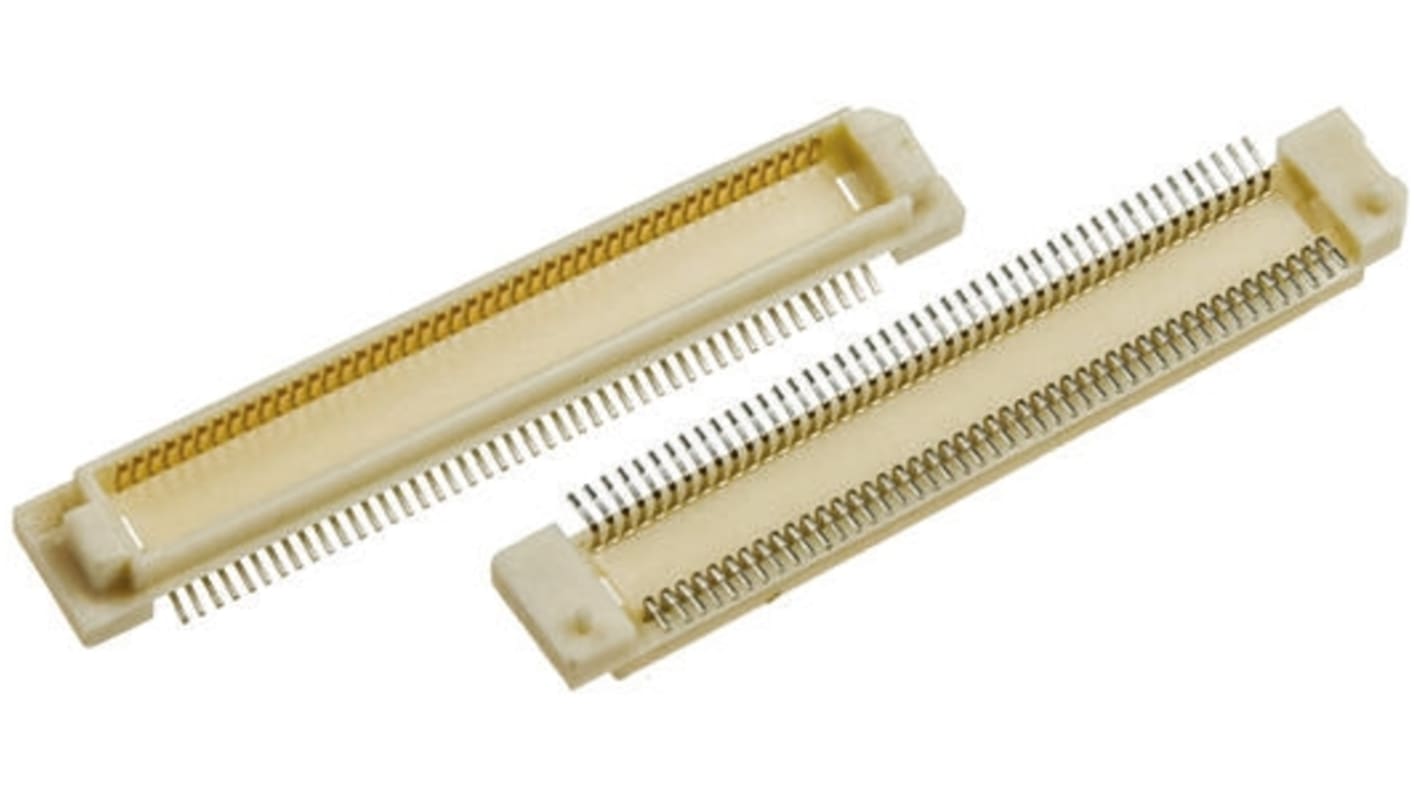

Hirose 80p 2排 PCB 针座 直向 板对板连接器, 0.6 mm间距, 100 V, 表面安装 覆盖FunctionMAX FX8系列
- RS 库存编号:
- 688-3549P
- 制造商零件编号:
- FX8-80P-SV(91)
- 制造商:
- Hirose
可享批量折扣
小计 10 件 (按管提供)*
¥243.36
(不含税)
¥275.00
(含税)
有库存
- 另外 50 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 10 + | RMB24.336 |
* 参考价格
- RS 库存编号:
- 688-3549P
- 制造商零件编号:
- FX8-80P-SV(91)
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 产品类型 | PCB 针座 | |
| 系列 | FunctionMAX FX8 | |
| 节距 | 0.6mm | |
| 电流 | 400mA | |
| 外壳材料 | 聚苯硫醚物 | |
| 触点数目 | 80 | |
| 行数 | 2 | |
| 方向 | 直向 | |
| 覆盖/无覆盖 | 覆盖 | |
| 连接器系统 | 板对板 | |
| 安装类型 | 表面 | |
| 触点电镀 | 金色 | |
| 触点材料 | 磷铜 | |
| 最低工作温度 | -55°C | |
| 终端类型 | 焊接 | |
| 排节距 | 0.6mm | |
| 触点类型 | 公 | |
| 最高工作温度 | 85°C | |
| 标准/认证 | No | |
| 电压 | 100 V | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
产品类型 PCB 针座 | ||
系列 FunctionMAX FX8 | ||
节距 0.6mm | ||
电流 400mA | ||
外壳材料 聚苯硫醚物 | ||
触点数目 80 | ||
行数 2 | ||
方向 直向 | ||
覆盖/无覆盖 覆盖 | ||
连接器系统 板对板 | ||
安装类型 表面 | ||
触点电镀 金色 | ||
触点材料 磷铜 | ||
最低工作温度 -55°C | ||
终端类型 焊接 | ||
排节距 0.6mm | ||
触点类型 公 | ||
最高工作温度 85°C | ||
标准/认证 No | ||
电压 100 V | ||
Hirose FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器
FunctionMAX FX8 和 FX8C 0.6 mm SMT 连接器，用于平行板对板连接。 这些 FunctionMAX FX8 和 FX8C 连接器具有高达 3.125 Gbit/s 的高速传输功能，带极佳的信号完整性特性。 这些高速 FX8 连接器的内置配接导向肋片允许 +/- 0.6 mm 的自对准容差，使配接更轻松，并可实现设计灵活性。 这些高速 FX8 BTB 连接器的底部具有导向柱，带不同的直径和定位功能，有助于在印刷电路板上上进行校准，可防止错插。 这些 FX8 BTB 连接器的触点具有优化的弹簧偏转设计，用于增强可靠性。
特点和优势
• 高速传输速度为 3.125 Gbit/s
• 内置导向肋片允许 +/- 0.6 mm 的偏差，可确保轻松配接
• 用于在印刷电路板上对齐的凸台
• 2 mm 配线距离，可确保电气连续性
• 触点带弹簧偏转设计，可增强可靠性
• SMT 共面，焊接区域的共面容差小于 0.1 mm
• 宽堆叠高度范围 3 mm 至 4 mm（FX 8 系列）、5 mm 至 16 mm（FX8C 系列）
应用
• 服务器和广播设备
• 工业设备
• 医疗设备
• PoS 终端
FunctionMAX 品牌
FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。
Note
FX8 系列和 FX8C 系列无法与彼此配接
