制造商编号

JST 5p单排PCB排针, 1.5 mm间距, 50V, 直角, 线对板, ZH系列

RS 库存编号:: 762-0881
制造商零件编号:: S5B-ZR-SM4A-TF (LF)(SN)
制造商:: JST

JST 5p单排PCB排针, 1.5 mm间距, 50V, 直角, 线对板, ZH系列

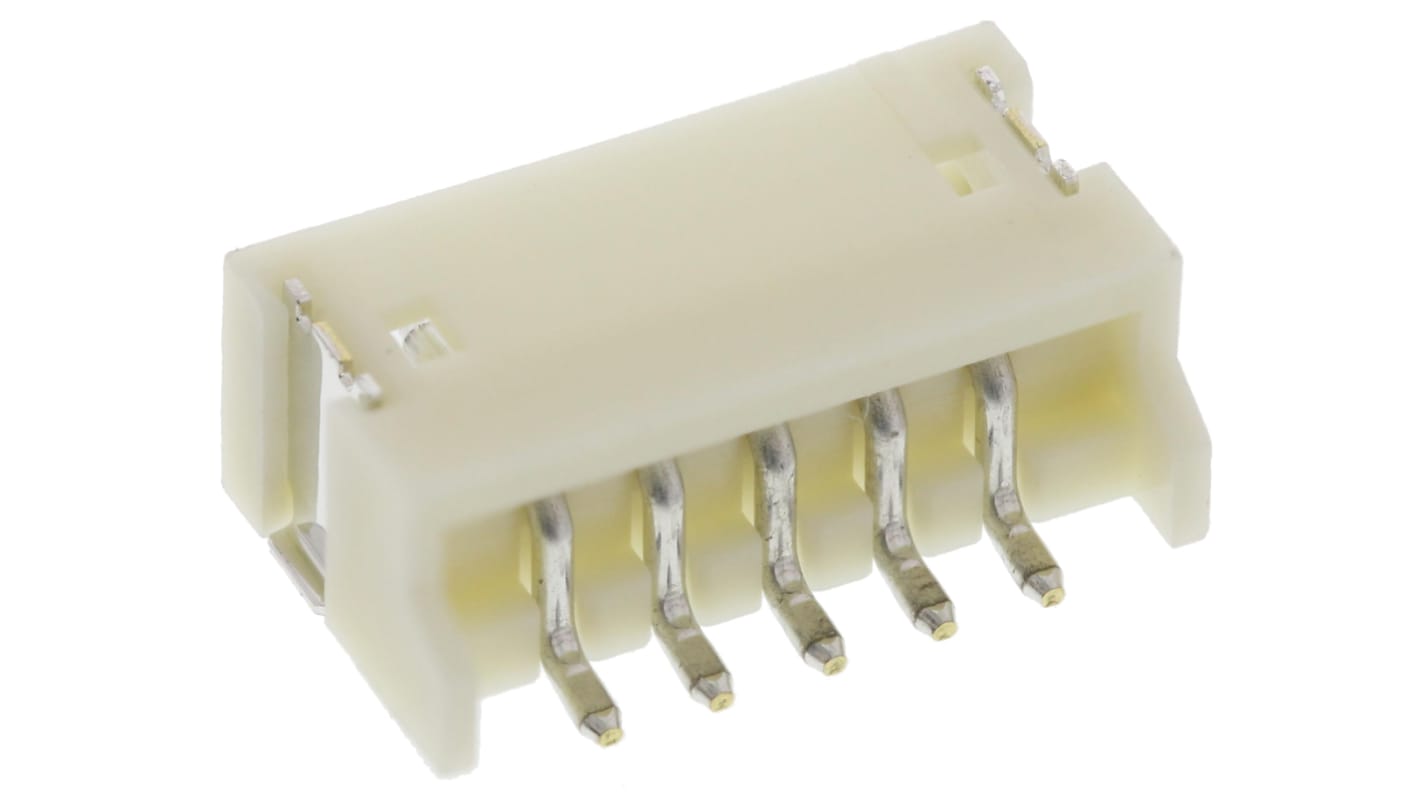

此图片代表整个产品系列，仅供参考。

查看所有排针

可享批量折扣

查看批量定价选项

小计（1 包，共 10 件）*

RMB32.04

(不含税)

RMB36.21

(含税)

有库存

410 件将从其他地点发货
另外 230 件在 2026年10月21日发货
另外 1,000 件在 2026年12月02日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位	每单位	每包*
10 - 240	RMB3.204	RMB32.04
250 - 990	RMB3.108	RMB31.08
1000 - 2490	RMB3.011	RMB30.11
2500 - 4990	RMB2.97	RMB29.70
5000 +	RMB2.891	RMB28.91

* 参考价格

RS 库存编号:: 762-0881
制造商零件编号:: S5B-ZR-SM4A-TF (LF)(SN)
制造商:: JST

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	JST
	系列	ZH
	产品类型	PCB排针
	电流	1A
	节距	1.5mm
	触点数目	5
	行数	1
	方向	直角
	覆盖/无覆盖	覆盖
	连接器系统	线对板
	安装类型	表面
	触点材料	黄铜
	触点电镀	锡
	最低工作温度	-25°C
	终端类型	焊接
	排节距	1.5mm
	最高工作温度	85°C
	触点类型	公
	标准/认证	No
	电压	50V

	选择全部
	品牌 JST
	系列 ZH
	产品类型 PCB排针
	电流 1A
	节距 1.5mm
	触点数目 5
	行数 1
	方向直角
	覆盖/无覆盖覆盖
	连接器系统线对板
	安装类型表面
	触点材料黄铜
	触点电镀锡
	最低工作温度 -25°C
	终端类型焊接
	排节距 1.5mm
	最高工作温度 85°C
	触点类型公
	标准/认证 No
	电压 50V

1.5 mm JST ZH 连接器系列侧面接入 SMT 有罩管座

这些 1.5 mm 节距 JST ZH 有罩管座为侧面接入 SMT 类型。

1.5 mm 线到板 - JST ZH 连接器

JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。

该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com

Note

有关相关的 ZH 外壳，请参见库存号 762-0844（典型）。

Approvals

UL 认证 E60389
CSA 认证 LR20812
TUV 认证 R9351092
