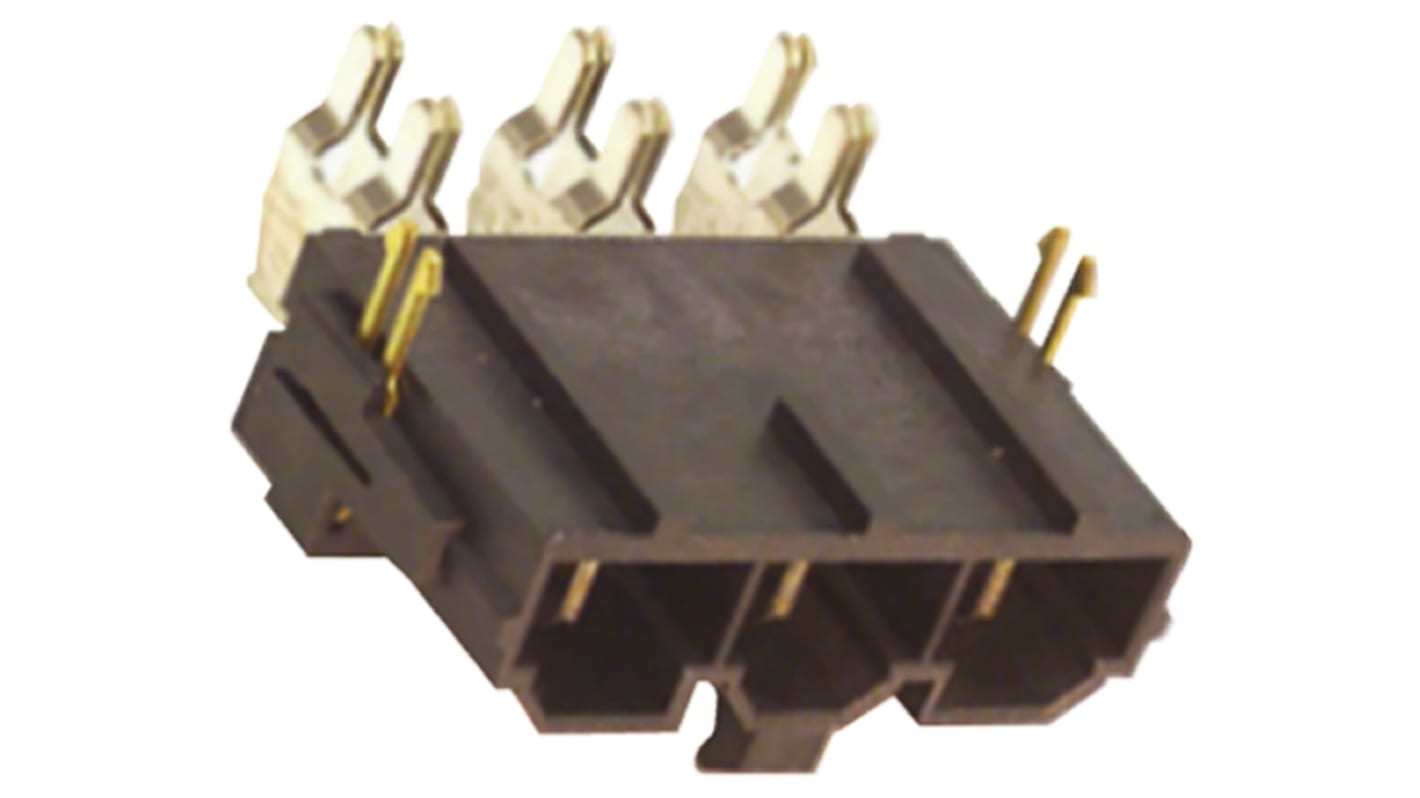

Molex 3p 1排 PCB 针座 直角 线对板连接器, 10 mm间距, 600 V, 通孔安装 覆盖 Mini-Fit Sr系列
- RS Stock No.:
- 775-7627
- Mfr. Part No.:
- 42820-3213
- Brand:
- Molex
Bulk discount available
Subtotal (1 unit)*
¥49.21
(exc. VAT)
¥55.61
(inc. VAT)
库存信息目前无法查询
Units | Per unit |
|---|---|
| 1 - 24 | RMB49.21 |
| 25 - 99 | RMB48.22 |
| 100 - 249 | RMB47.26 |
| 250 - 499 | RMB46.15 |
| 500 + | RMB45.08 |
*price indicative
- RS Stock No.:
- 775-7627
- Mfr. Part No.:
- 42820-3213
- Brand:
- Molex
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | PCB 针座 | |
| 系列 | Mini-Fit Sr | |
| 节距 | 10mm | |
| 电流 | 50A | |
| 外壳材料 | 热塑性塑料 | |
| 触点数目 | 3 | |
| 行数 | 1 | |
| 方向 | 直角 | |
| 覆盖/无覆盖 | 覆盖 | |
| 安装类型 | 通孔 | |
| 连接器系统 | 线对板 | |
| 触点材料 | 黄铜 | |
| 触点电镀 | 金色 | |
| 终端类型 | 焊接 | |
| 最低工作温度 | -40°C | |
| 排节距 | 10mm | |
| 最高工作温度 | 105°C | |
| 触点类型 | 公 | |
| 标准/认证 | No | |
| 电压 | 600 V | |
| Select all | ||
|---|---|---|
品牌 Molex | ||
产品类型 PCB 针座 | ||
系列 Mini-Fit Sr | ||
节距 10mm | ||
电流 50A | ||
外壳材料 热塑性塑料 | ||
触点数目 3 | ||
行数 1 | ||
方向 直角 | ||
覆盖/无覆盖 覆盖 | ||
安装类型 通孔 | ||
连接器系统 线对板 | ||
触点材料 黄铜 | ||
触点电镀 金色 | ||
终端类型 焊接 | ||
最低工作温度 -40°C | ||
排节距 10mm | ||
最高工作温度 105°C | ||
触点类型 公 | ||
标准/认证 No | ||
电压 600 V | ||
Molex Mini-Fit Sr. 印刷电路板安装垂直和 90° 针座
Molex 的 Mini-fit Sr. 系列管座具有预装配的公触点和金属印刷电路板固定夹。 此系列的 Mini-Fit Sr. 针座为通孔安装，并可用于不同的印刷电路板厚度，如下所示。对于线对板应用中 可与电缆插座外壳配接的 Mini-fit Sr. 系列针座，请参见库存号 342-4106（典型）。
与电缆插座外壳配用
包括预先装配的公触点
主要制造商部件号：
428xx-x2x2：镀锡触点区域
428xx-x2x3：镀金触点区域
428xx-x21x：1.57 mm 标称印刷电路板厚度
428xx-x22x：2.36 mm 标称印刷电路板厚度
428xx-x23x：3.18 mm 标称印刷电路板厚度
428xx-x24x：6.35 mm 标称印刷电路板厚度
