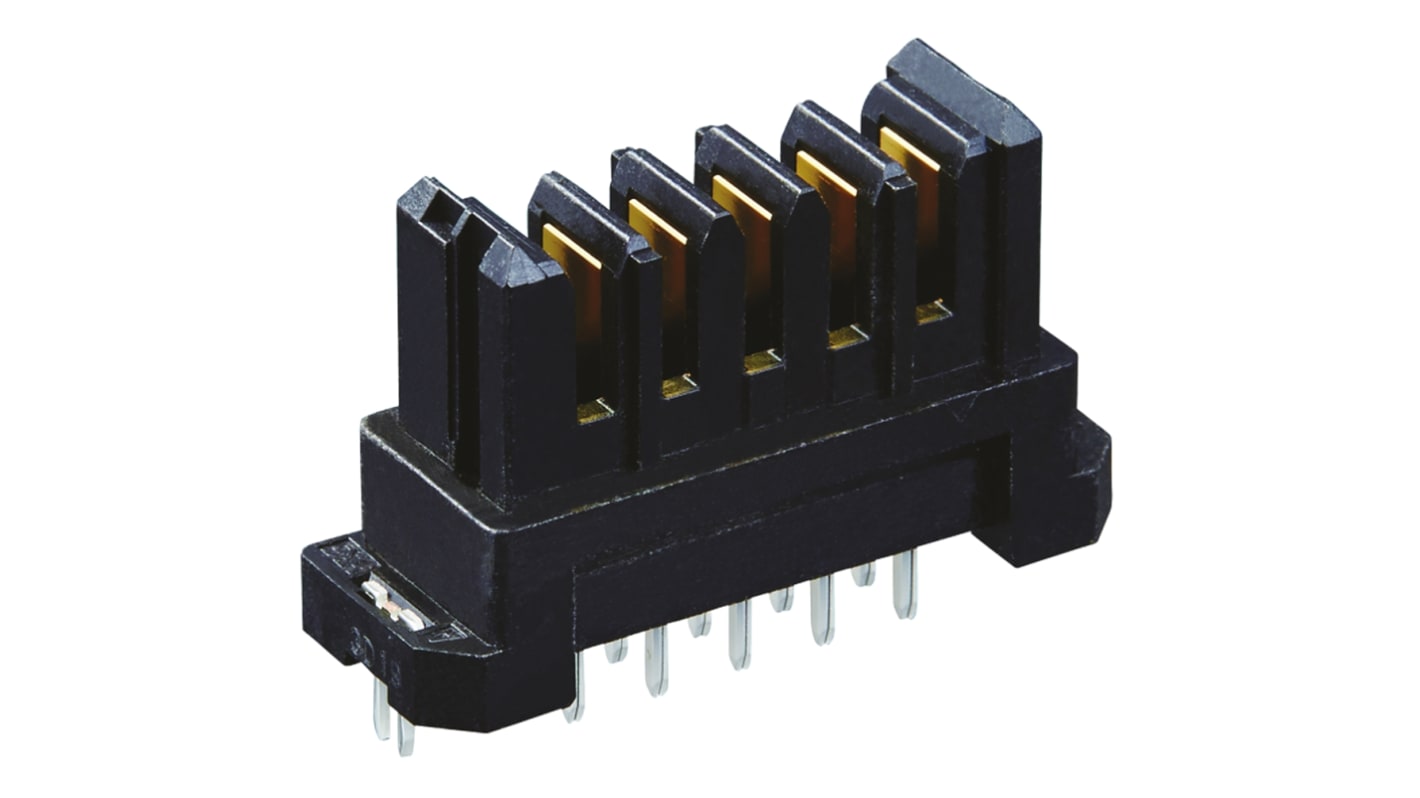

Hirose 3.81mm间距5p单排排针 板对板连接器, FunctionMAX FX30B系列, 直向, 通孔安装

FunctionMAX FX30B 3.81 mm 板对板连接器采用独特的浮动结构，可在使用多个堆叠连接器的应用中吸收安装偏差误差。 触点设计用于在配接过程中形成一定间隙，XY 方向上的间隙为 +0.3 mm，Z 方向上的间隙为 1 mm。 浮动触点在 X 和 Y 方向上自居中，且吸收偏差误差，从而确保安全和精确配接。 此浮动特征还可消除由安装放置误差造成的应力，从而防止焊接开裂且无需校正返工。 FX30B 管座任一侧上的大型配接导向装置与插座上的肋片接合，可牢固连接。 这些模制导向柱还允许在 XY 方向上校准移动 ±1.3 mm，从而更易于配接且防止错误插入。 这些 FX20 连接器接合面周围具有额外的六个键，还有助于防止反向插入。 这些 FX30B 连接器的任一侧具有金属固定件，可稳固、牢固固定到印刷电路板。这些金属固定件还可在上、下、左和右方向抗变形。 这些 FX30B 连接器的触点具有 13-17A（每个引脚）高电流容量。FX20 插座连接器包含镀金触点且采用多点结构，带四个独立触点，可提高触点可靠性。 这些 FX30B 板对板连接器具有两步触点计时序列，可产生低插入力/拔出力。

• 浮动结构，可接受安装偏差
• 自动对齐和自导向结构
• 坚固金属紧固件，用于牢固连接到印刷电路板
• 多点触点结构，以增加电气可靠性
• 每个触点的电流容量为 13 至 17A
• 有效配接长度为 2 mm，以提供高触点可靠性
• 低插入/拔取力

• 广播设备
• 基站收发器
• 工业设备
• 测量仪器仪表
• 医疗设备
• 投影仪

Hirose FX30B 3.81mm 板对板电源连接器
