暂时无法供应
我们不知道此物品是否会再来货，RS 不再对该产品备货。
- RS 库存编号:
- 843-1124
- 制造商零件编号:
- FX30B-5S-3.81DSA
- 制造商:
- Hirose
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Hirose | |
| 产品类型 | 排母 | |
| 触点数目 | 5 | |
| 行数 | 1 | |
| 节距 | 3.81mm | |
| 安装类型 | 通孔 | |
| 方向 | 直向 | |
| 系列 | FX30B | |
| 触点材料 | 铜 | |
| 选择全部 | ||
|---|---|---|
品牌 Hirose | ||
产品类型 排母 | ||
触点数目 5 | ||
行数 1 | ||
节距 3.81mm | ||
安装类型 通孔 | ||
方向 直向 | ||
系列 FX30B | ||
触点材料 铜 | ||
- COO (Country of Origin):
- JP

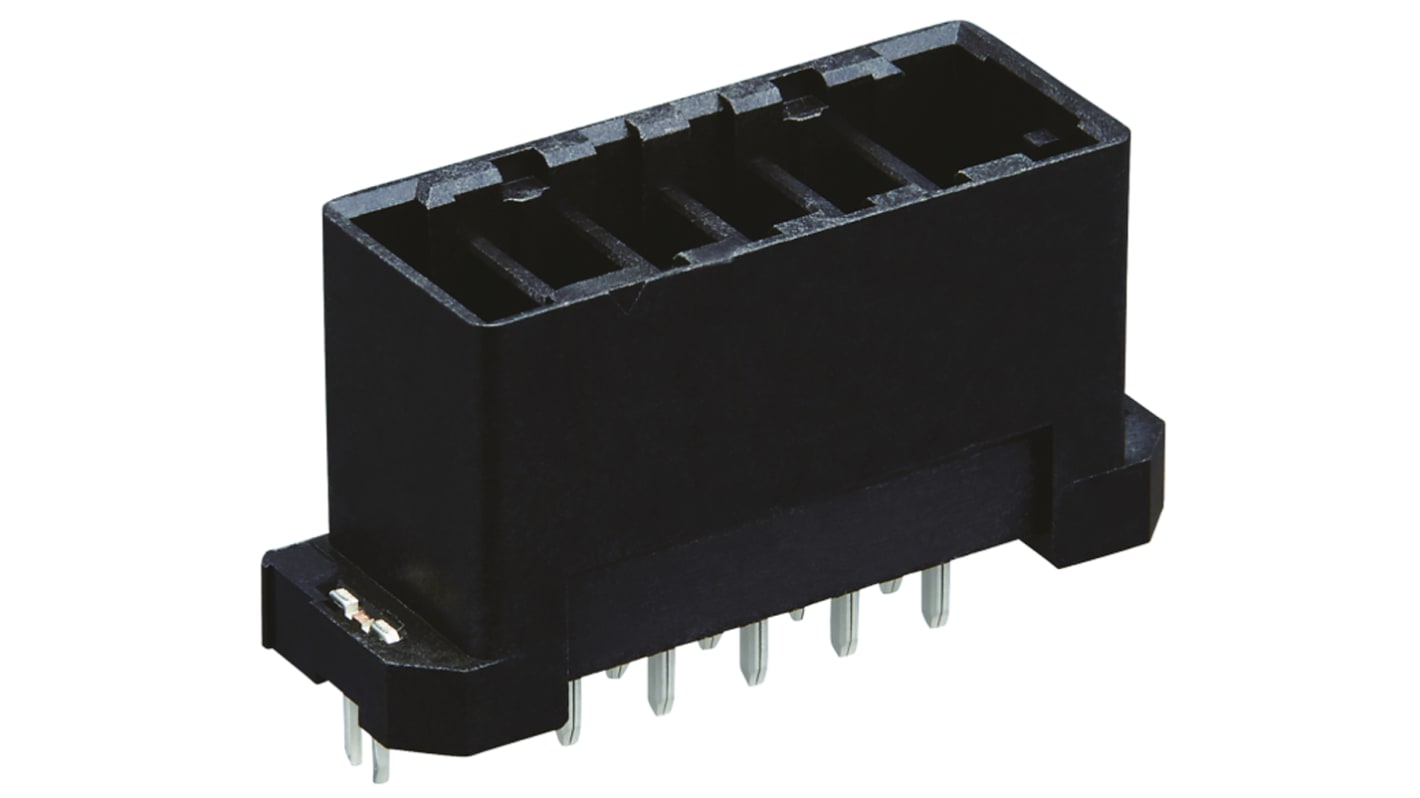

Hirose FunctionMAX FX30B 3.81mm 板对板连接器
FunctionMAX FX30B 3.81mm 板对板连接器采用独特的浮动结构，可在使用多个堆叠连接器的应用中吸收安装错位误差。其触点设计允许在对接时提供 XY 方向 ±0.3mm、Z 方向 1mm 的活动余量。浮动触点可在 X 和 Y 方向自动对中，吸收错位误差，确保安全精准的对接。此浮动特性还能消除因安装位置误差导致的应力，防止焊点开裂，避免后续返修需求。FX30B 插头两侧的大型对接导槽与插座上的肋条啮合，确保连接稳固可靠。这些模制导向柱还允许在 XY 方向上进行 ±1.3mm 的对准移动，使对接更容易并防止错误插入。 这些 FX20 连接器对接面周围额外增设的六个键位也有助于防止反向插入。 FX30B 连接器两侧采用金属配件，可实现与 PCB 的牢固可靠固定。这些金属配件还能提供上下左右方向的抗变形能力。FX30B 连接器的触点具有每引脚 13-17A 的高电流承载能力。FX20 插座连接器采用镀金触点，并具有多点结构，配备四个独立接触点以提升接触可靠性。这些 FX30B 板对板连接器采用两步式接触时序设计，从而实现较低的插拔力。
特性和优点
• 浮动结构可吸收安装偏差
• 自对中与自导向结构
• 坚固金属配件，确保与 PCB 牢固连接
• 多点接触结构，提升电气可靠性
• 每触点 13 至 17A 电流承载能力
• 2mm 有效配合长度，确保高接触可靠性
• 低插拔力设计
应用领域
• 广播设备
• 基站收发信机
• 工业设备
• 测量仪器
• 医疗设备
• 投影仪
