Weidmuller 3p插拔式接线端子 直向排针, 5.08mm间距, 18.0A, 400.0 v, THT安装, 焊接端接, 橙色, OMNIMATE SL系列
- RS 库存编号:
- 172-2568
- 制造商零件编号:
- 1147330000
- 制造商:
- Weidmüller
可享批量折扣
小计（1 盒，共 100 件）*
¥668.30
(不含税)
¥755.20
(含税)
有库存
- 2,200 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Box* |
|---|---|---|
| 100 - 400 | RMB6.683 | RMB668.30 |
| 500 + | RMB6.015 | RMB601.50 |
* 参考价格
- RS 库存编号:
- 172-2568
- 制造商零件编号:
- 1147330000
- 制造商:
- Weidmüller
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Weidmüller | |
| 插拔式接线端子类型 | 排针 | |
| 触点数目 | 3 | |
| 节距 | 5.08mm | |
| 系列 | OMNIMATE SL | |
| 行数 | 1 | |
| 主体定位 | 直向 | |
| 安装类型 | THT | |
| 端接方法 | 焊接 | |
| 额定电流 | 18.0A | |
| 额定电压 | 400.0 v | |
| 颜色 | 橙色 | |
| 触点材料 | 铜合金 | |
| 选择全部 | ||
|---|---|---|
品牌 Weidmüller | ||
插拔式接线端子类型 排针 | ||
触点数目 3 | ||
节距 5.08mm | ||
系列 OMNIMATE SL | ||
行数 1 | ||
主体定位 直向 | ||
安装类型 THT | ||
端接方法 焊接 | ||
额定电流 18.0A | ||
额定电压 400.0 v | ||
颜色 橙色 | ||
触点材料 铜合金 | ||
- COO (Country of Origin):
- DE

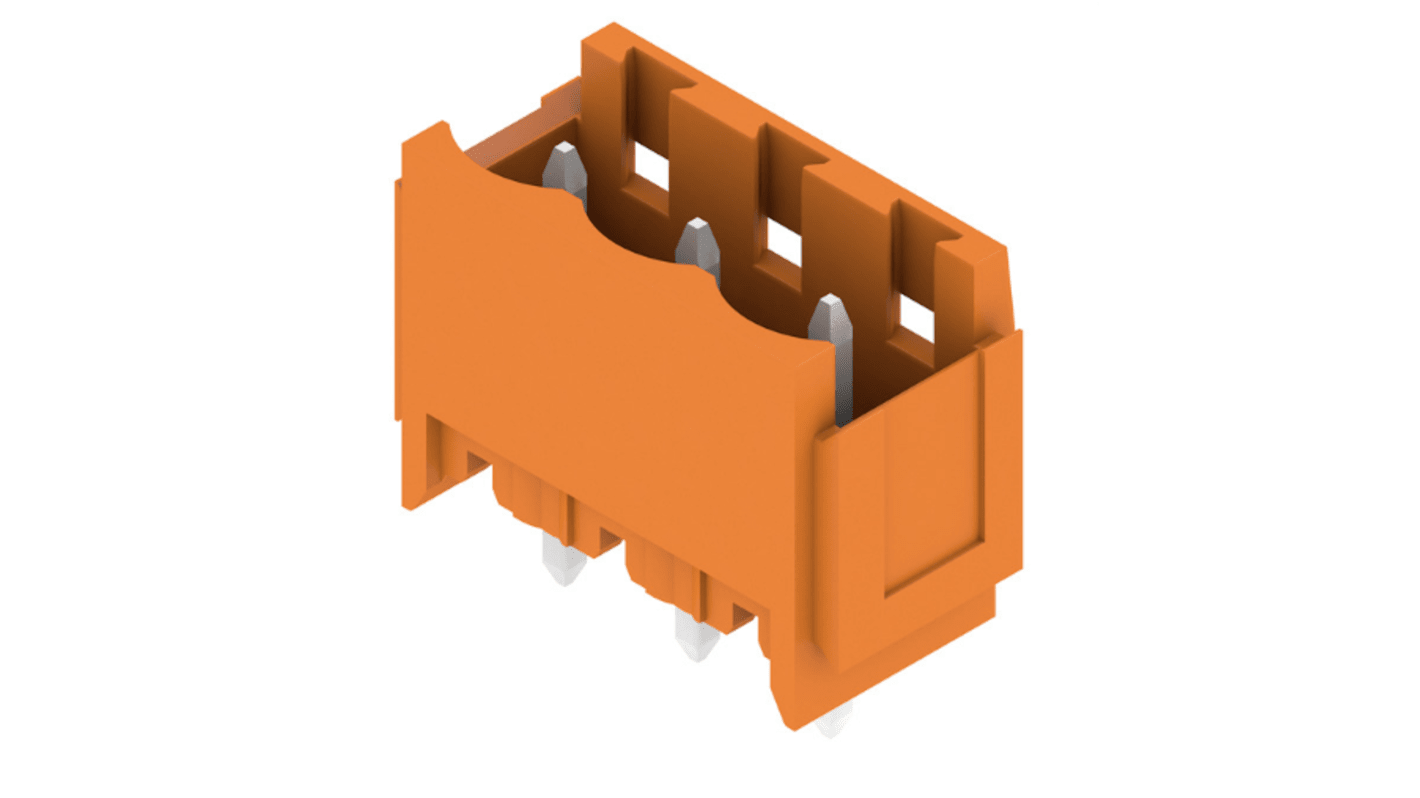

Weidmuller OMNIMATE SL 系列插拔式接线端子，额定电流 18A，额定电压 400V - 1147330000
这种可插拔接线端子专为可靠连接而设计，具有适合通孔安装的直身方向。触点块支持三个间距为 5.08 毫米的触点，便于在各种项目中进行有效的布线和组装。
特点和优点
• 3 触点接线端子，连接灵活
• 通孔安装确保安装稳定
• 焊接端接方法可提供牢固的连接
• 18A 额定电流可处理大电流负载
• 铜合金结构，经久耐用，导电性强
• 明亮的橙色,易于识别
• 通孔安装确保安装稳定
• 焊接端接方法可提供牢固的连接
• 18A 额定电流可处理大电流负载
• 铜合金结构，经久耐用，导电性强
• 明亮的橙色,易于识别
应用
• 用于自动化控制面板
• 适用于工业机械连接
• 适用于配电系统
• 非常适合在现成设备中布线
• 适用于工业机械连接
• 适用于配电系统
• 非常适合在现成设备中布线
这种接线端子能否用于高压应用？
是的，它的额定电压是 400 伏。
有没有安装该接线端子的特定方法？
它采用通孔安装设计，可增强稳定性。
它能有效处理大电流负载吗？
其额定最大电流为 18A。
在连续使用的情况下，它还能保持有效吗？
铜合金的使用确保了产品的持久性能。
是否适合不同的环境条件？
坚固耐用的设计可在各种工作条件下发挥作用。
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
5.08mm 节距 - Weidmuller Omnimate 系列
Weidmuller Omnimate 系列 5.08mm 节距双部件连接器，允许线对板连接穿过接线端子，采用簧片和弹簧上升钳位螺钉技术或张力夹和推入式无螺钉技术。 Weidmuller 8 路夹上升接线端子，适合于广泛的印刷电路板设计和连接器使用。
• 印刷电路板孔具有直径为 1.3mm
• 螺钉夹类型接受高达 1.5mm² 的线
• 张力夹和 IDC（无螺钉）选项允许快速装配时间
• 模制公直向针座（开放或闭合端）90°印刷电路板引脚或 135°针座
• 极化引脚防止错配连接。
• 螺钉夹类型接受高达 1.5mm² 的线
• 张力夹和 IDC（无螺钉）选项允许快速装配时间
• 模制公直向针座（开放或闭合端）90°印刷电路板引脚或 135°针座
• 极化引脚防止错配连接。
