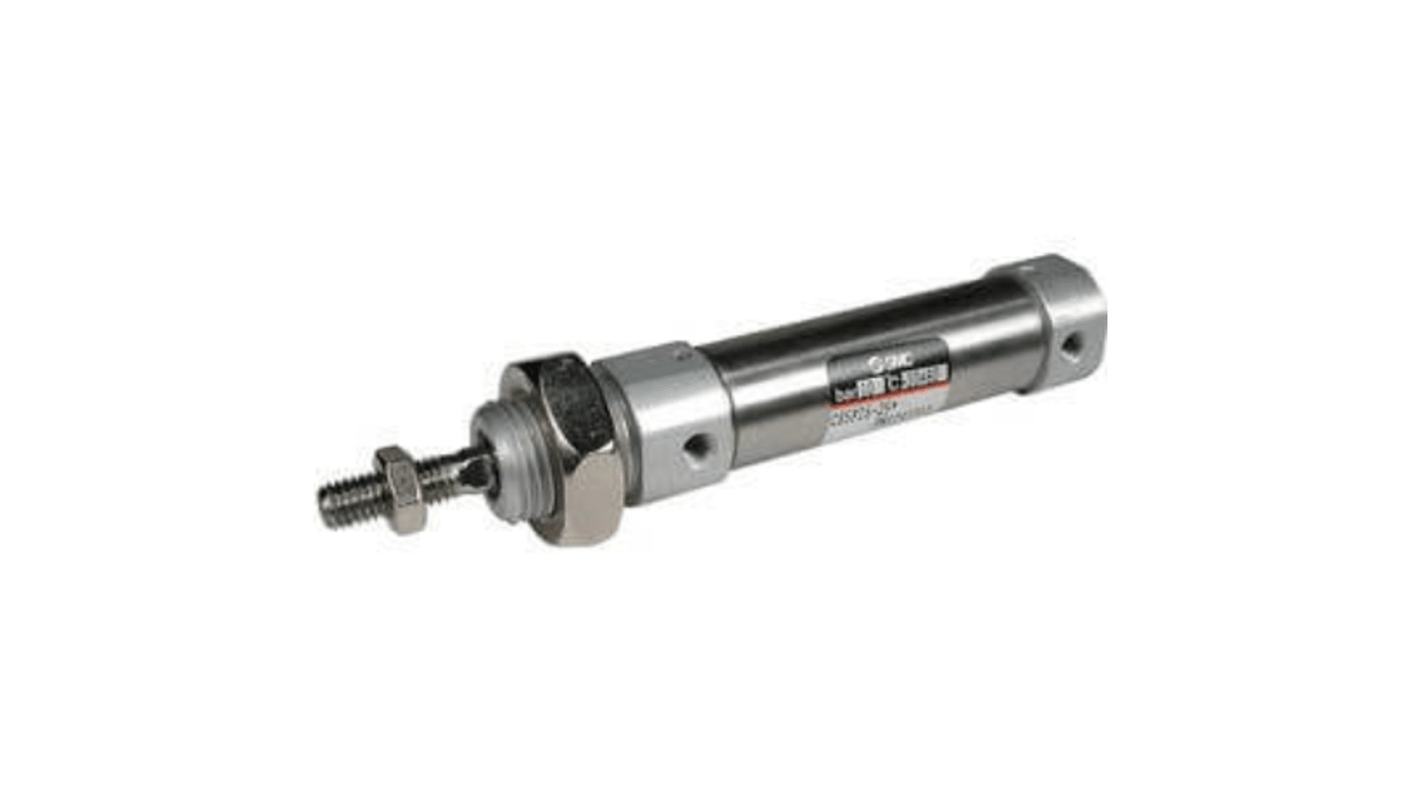

SMC 双动式作用 ISO 标准气缸, 20 mm孔径, 橡胶减震器缓冲 20 mm, CD85系列
- RS 库存编号:
- 254-5995
- 制造商零件编号:
- CD85N20-20-B
- 制造商:
- SMC
小计（1 件）*
RMB472.40
(不含税)
RMB533.81
(含税)
暂时缺货
- 2 件在 2026年6月18日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB472.40 |
* 参考价格
- RS 库存编号:
- 254-5995
- 制造商零件编号:
- CD85N20-20-B
- 制造商:
- SMC
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | SMC | |
| 系列 | CD85 | |
| 产品类型 | ISO 标准气缸 | |
| 动作类型 | 双动式 | |
| 孔径 | 20mm | |
| 安装类型 | U形钩 | |
| 缓冲类型 | 橡胶减震器 | |
| 主体材料 | 不锈钢 | |
| 行程长度 | 20mm | |
| 最大操作压力 | 1.0 Mpa | |
| 最大活塞速度 | 1500mm/s | |
| 最低工作温度 | -20°C | |
| 活塞杆螺纹大小 | M8 | |
| 活塞杆螺纹标准 | 公制 | |
| 杆类型 | 单 | |
| 活塞杆极性 | 公 | |
| 最高工作温度 | +80°C | |
| 重量 | 0.204kg | |
| 标准/认证 | ISO/21287 | |
| 选择全部 | ||
|---|---|---|
品牌 SMC | ||
系列 CD85 | ||
产品类型 ISO 标准气缸 | ||
动作类型 双动式 | ||
孔径 20mm | ||
安装类型 U形钩 | ||
缓冲类型 橡胶减震器 | ||
主体材料 不锈钢 | ||
行程长度 20mm | ||
最大操作压力 1.0 Mpa | ||
最大活塞速度 1500mm/s | ||
最低工作温度 -20°C | ||
活塞杆螺纹大小 M8 | ||
活塞杆螺纹标准 公制 | ||
杆类型 单 | ||
活塞杆极性 公 | ||
最高工作温度 +80°C | ||
重量 0.204kg | ||
标准/认证 ISO/21287 | ||
- COO (Country of Origin):
- CN
SMC CD85系列ISO标准气缸,20 mm孔径,20 mm行程长度 - CD85N20-20-B
这款 ISO 标准气缸是一款紧凑型气动执行器,专为工业自动化领域的双向线性运动而设计。它专为腐蚀性环境和通用机器应用而设计,提供短行程操作,并集成端部缓冲装置。该装置适用于需要夹头安装排列和外螺纹活塞杆的装置,可实现直接的机械连接。
特性与优势
• 不锈钢主体耐腐蚀,适用于恶劣环境
• 双作用操作可提供可控的推拉力
• 橡胶缓冲垫可减少端部位置的冲击和噪声
• 支持1.0 MPa的峰值压力,适用于严苛的气动电路
• 工作温度范围为-20°C至+80°C,适用于各种温度条件
• 最大活塞速度为 1500 mm/s,可实现快速循环响应
• 双作用操作可提供可控的推拉力
• 橡胶缓冲垫可减少端部位置的冲击和噪声
• 支持1.0 MPa的峰值压力,适用于严苛的气动电路
• 工作温度范围为-20°C至+80°C,适用于各种温度条件
• 最大活塞速度为 1500 mm/s,可实现快速循环响应
**应用**
• 适用于紧凑型组件中的拾放任务
• 适用于过程控制面板中的阀门操作
• 用于生产线上的固定装置定位
• 可用于需要短行程可重复性的测试架
• 适用于带夹头附件的机器人端部效应器部署
• 适用于过程控制面板中的阀门操作
• 用于生产线上的固定装置定位
• 可用于需要短行程可重复性的测试架
• 适用于带夹头附件的机器人端部效应器部署
它为紧凑布局提供哪些行程长度和孔径?
它的行程为20 mm,孔径为20 mm,在空间有限的地方可实现最小行程。
活塞杆的机械连接规格如何?
该杆为单头螺纹型,按照公制螺纹标准制造,螺纹尺寸为 M8,可直接安装紧固件。
哪些标准确保可互换性和尺寸合规性?
其设计符合ISO 21287标准,确保与其他符合ISO标准的气动组件兼容。
执行器的安装计算重量是多少?
装置质量为 0.204 kg,适用于动态负载和支撑支撑。
