STMicroelectronics , LED驱动器 评估测试板, LED1642GW芯片
- RS 库存编号:
- 135-7979
- 制造商零件编号:
- X-NUCLEO-LED16A1
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 件）*
¥172.23
(不含税)
¥194.62
(含税)
有限的库存
- 另外 7 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB172.23 |
| 5 + | RMB168.78 |
* 参考价格
- RS 库存编号:
- 135-7979
- 制造商零件编号:
- X-NUCLEO-LED16A1
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 电源管理功能 | LED驱动器 | |
| 适用于 | STM32 Nucleo | |
| 套件分类 | 评估测试板 | |
| 功能完备的设备 | LED1642GW | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
电源管理功能 LED驱动器 | ||
适用于 STM32 Nucleo | ||
套件分类 评估测试板 | ||
功能完备的设备 LED1642GW | ||

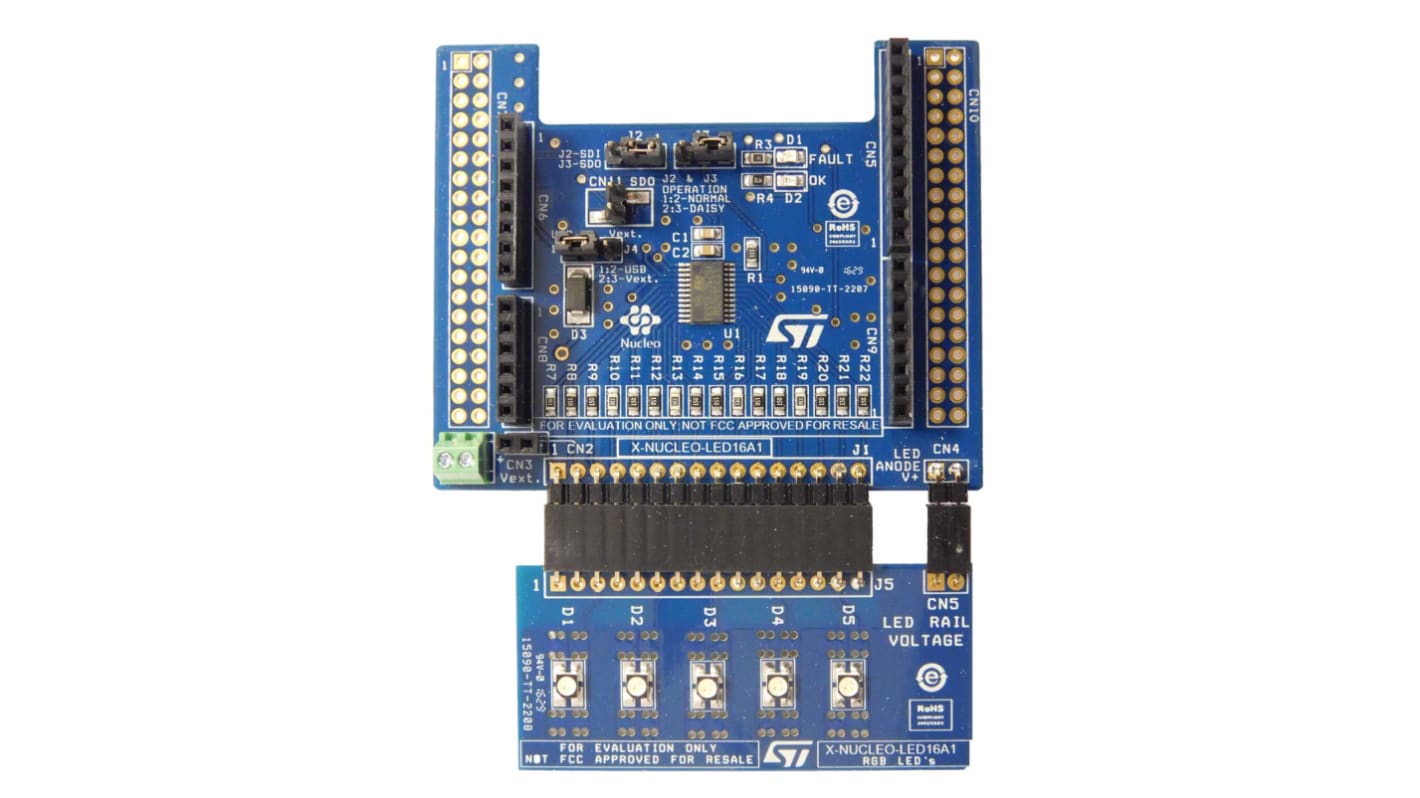

X-NUCLEO-LED16A1 板，用于 LED1642GW 阵列驱动器
X-NUCLEO-LED16A1 是 STM32 Nucleo 扩展板，设计用于为 LED1642GW 16 通道 LED 驱动器设备提供评估平台。多个驱动器也可以通过耦合 X-NUCLEO-LED16A1 扩展板进行级联。RGB 或单色 LED 可连接到该板。每个通道都可单独控制亮度。
• 16 个可配置输出通道
• 输出电流：每通道 3 至 40mA
• 可选 LED 电源导轨：USB +5V 或通过外部连接器达 +20V
• 跳线链接，用于多个板的 SPI 总线菊花链
• 7 位全球电流增益调整
• 可通过外部电阻器编程电流
• 12/16 位灰阶亮度控制
• 开路 LED 故障检测
• 短路 LED 故障检测
• 2 个状态指示器 LED
• 热关闭
• Morpho 管座，用于 STM32 Nucleo 开发板
• Arduino UNO v3 扩展板连接器
• 输出电流：每通道 3 至 40mA
• 可选 LED 电源导轨：USB +5V 或通过外部连接器达 +20V
• 跳线链接，用于多个板的 SPI 总线菊花链
• 7 位全球电流增益调整
• 可通过外部电阻器编程电流
• 12/16 位灰阶亮度控制
• 开路 LED 故障检测
• 短路 LED 故障检测
• 2 个状态指示器 LED
• 热关闭
• Morpho 管座，用于 STM32 Nucleo 开发板
• Arduino UNO v3 扩展板连接器
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
