VDRM 系列的 MagI³C 电源模块系列提供完全集成的直流-直流电源，一个封装中包括降压开关调节器和电感器。WPMDH1200601 效率高，提供高达 5A 的输出电流。工作输入电压为 6V 至 36V。它设计用于快速瞬态响应。它采用创新型工业大功率密度 TO263-7EP (10.16 x 13.77 x 4.57mm) 封装，可增强热性能，允许手动或机械焊接。VDRM 调节器具有板载保护电路，以防止热应力过大和电气损坏，具有热关闭、过电流、短路、过电压和欠电压保护。

峰值效率高达 92%

电流容量高达 5A

宽输入电压范围：6V 至 36V

输出电压范围：0.8V 至 6V

最大输出功率：30W

集成屏蔽电感器解决方案，用于加速

上市时间，易于使用

单个裸焊盘，提供同类最佳热

性能

低输出电压脉动 (< 10mVPP)

欠电压锁定保护 (UVLO)

可编程软启动和电压跟踪

频率同步输入

热关闭、浪涌电流和输出

短路保护

工作环境温度范围高达 105°C

工作接点温度范围：-40 至 125°C

符合 RoHS 和 REACH 标准

符合模制化合物 UL 94 V0 类（易燃性

测试）认证

符合 EN 55022 B 类辐射和

传导辐射标准

负载点直流-直流应用，12V 至

24V 工业导轨

工业、测试和测量、医疗

应用

系统电源

DSP、FPGA、MCU 和 MPU 电源

输入/输出接口电源

6 － 36 输入电压

0.8-6 输出电压

4 层

80 x 80 x 1.6 毫米

单位	每单位
1 - 4	RMB794.06
5 +	RMB778.18

选择全部	属性	值
	品牌	Wurth Elektronik
	电源管理功能	降压稳压器
	产品类型	评估测试板
	套件分类	评估测试板
	功能完备的设备	WPMDB
	套件名称	MagI3C 电源模块
	标准/认证	RoHS, UL

	选择全部
	品牌 Wurth Elektronik
	电源管理功能降压稳压器
	产品类型评估测试板
	套件分类评估测试板
	功能完备的设备 WPMDB
	套件名称 MagI3C 电源模块
	标准/认证 RoHS, UL

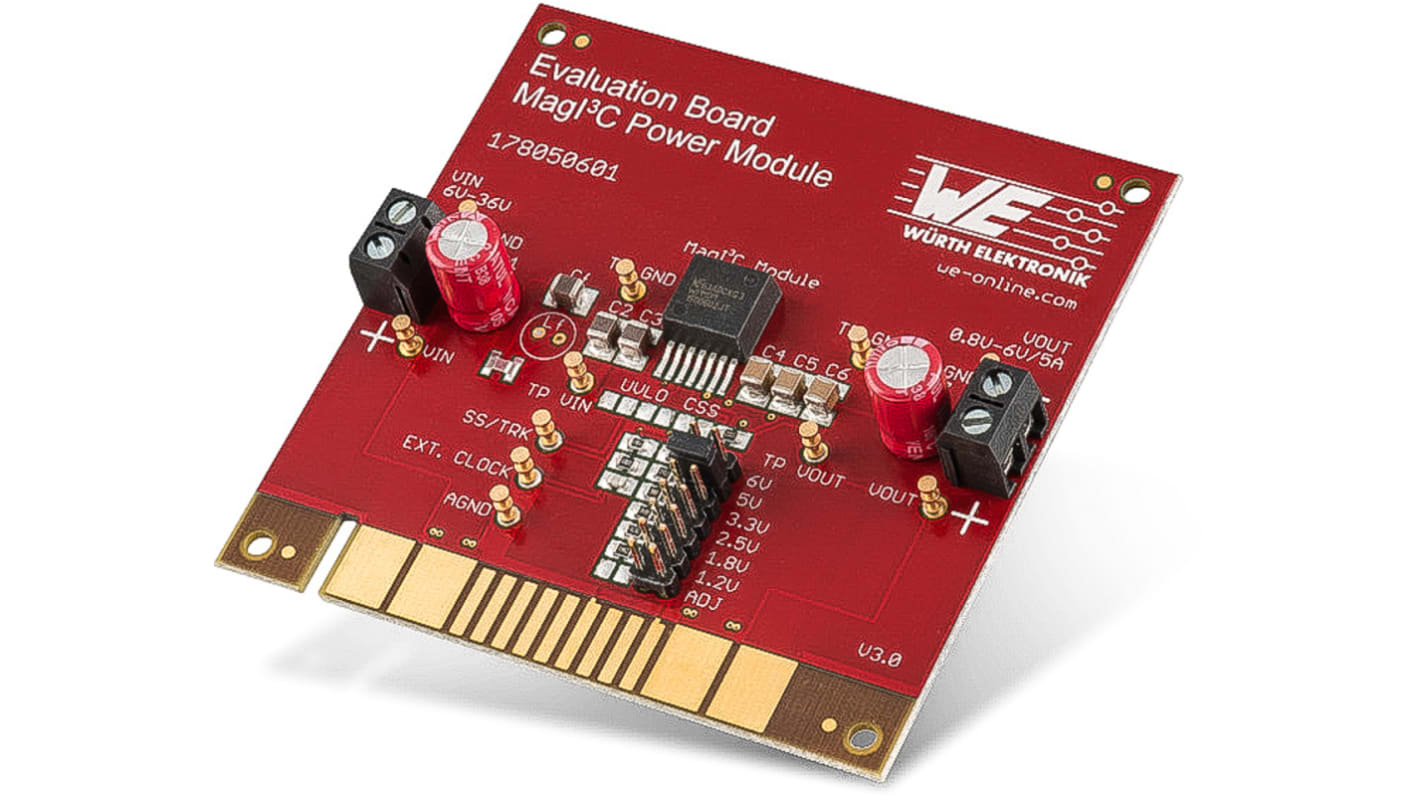

Wurth Elektronik MagI3C 电源模块, 降压稳压器 评估测试板, WPMDB芯片

Wurth Elektronik MagI3C 电源模块, 降压稳压器评估测试板, WPMDB芯片
