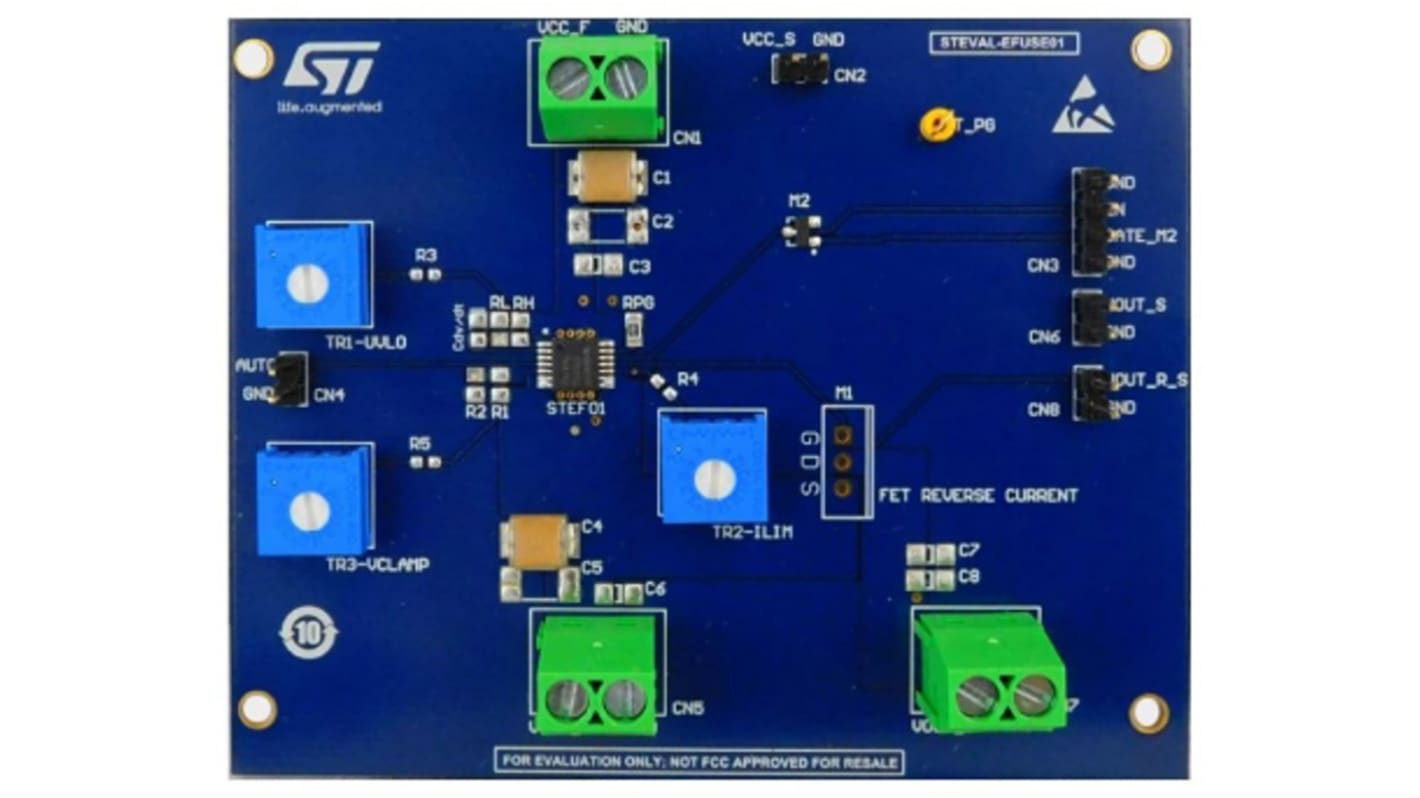

STMicroelectronics STEF01 Fully Programmable Universal Electronic Fuse, 电熔丝 评估测试板, STEF01芯片

STEF01 e 熔丝集成了控制电路和低接通电阻 mosfet 开关、并提供全套保护、包括过电流、过电压和浪涌电流。您可以通过机械微调电阻器来调整电压阈值、钳位电压和过载电流限制。
外部 mosfet 由 STEF01 栅极驱动器引脚驱动、可安装以实施反向电流阻塞电路。浪涌电流可通过输出电压斜坡率控制、 STEF01 设备中嵌入了专用软启动电路。EFUSE01 评估板可让您通过更改 cdv/dt 电容器、在所需启动时间轻松调整输出电压斜坡率。
由于大多数应用都需要旗标来表示输出电压处于正确的范围内、因此 EFUSE01 具有 pg 测试点、用于提供有关通过元件上压降的信息。
EFUSE01 还具有热闩锁和自动重试热保护模式、可通过专用跳线配置进行选择。
