STMicroelectronics 100W 5V/20A 有源钳位正向转换器, 直流-直流转换器 评估测试板, PM8804芯片, 用于开发电信系统
- RS 库存编号:
- 193-1111
- 制造商零件编号:
- STEVAL-ISA204V1
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 件）*
¥964.45
(不含税)
¥1,089.83
(含税)
供应短缺
- 4 件将从其他地点发货
我们目前的库存有限，并且我们的供应商预计会出现缺货。
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB964.45 |
| 5 + | RMB945.16 |
* 参考价格
- RS 库存编号:
- 193-1111
- 制造商零件编号:
- STEVAL-ISA204V1
- 制造商:
- STMicroelectronics
产品技术参数
产品概述和技术数据表
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | 评估测试板 | |
| 电源管理功能 | 直流-直流转换器 | |
| 使用于 | 电信系统 | |
| 套件分类 | 评估测试板 | |
| 功能完备的设备 | PM8804 | |
| 套件名称 | 100W 5V/20A 有源钳位正向转换器 | |
| 标准/认证 | RoHS | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 评估测试板 | ||
电源管理功能 直流-直流转换器 | ||
使用于 电信系统 | ||
套件分类 评估测试板 | ||
功能完备的设备 PM8804 | ||
套件名称 100W 5V/20A 有源钳位正向转换器 | ||
标准/认证 RoHS | ||
- COO (Country of Origin):
- IT

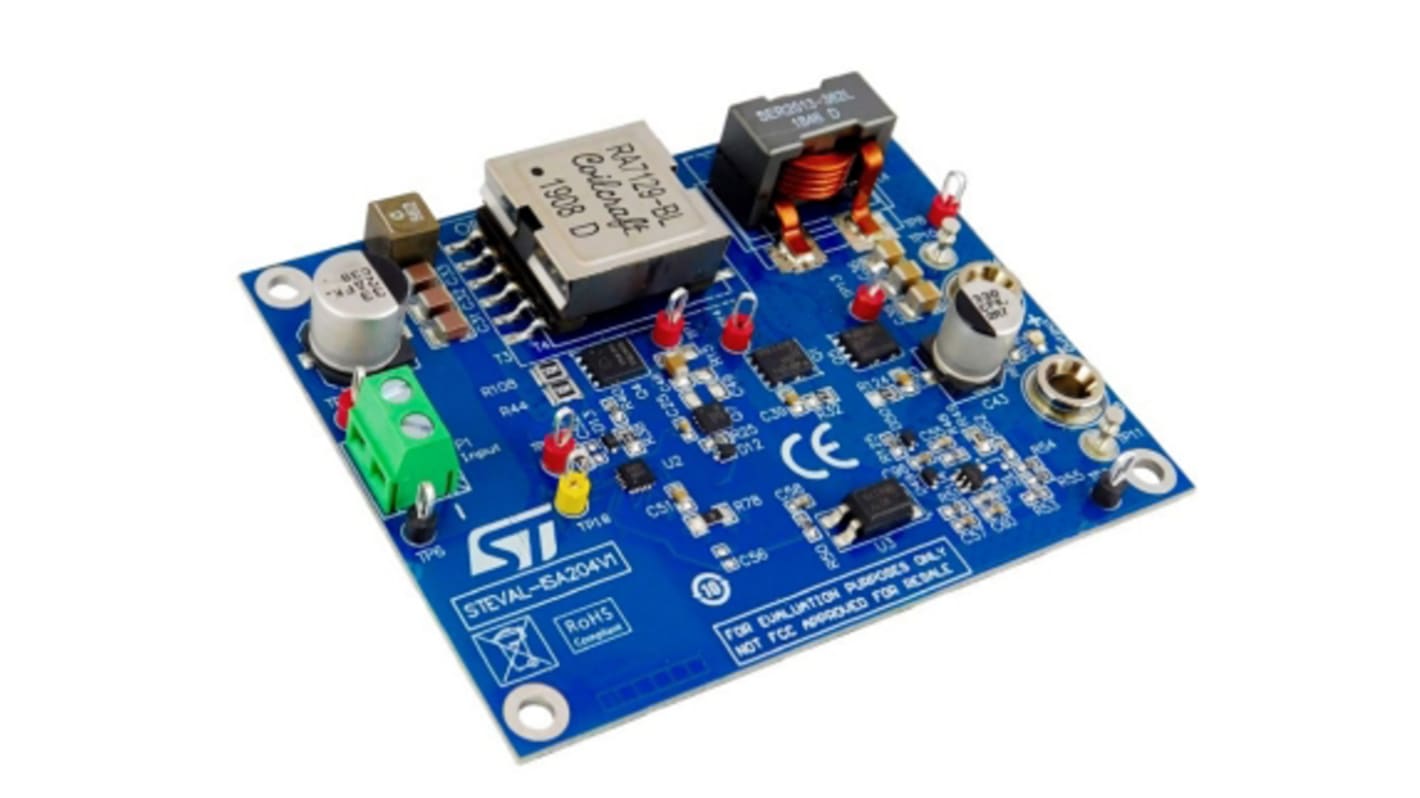

ISA204V1 评估板设计用于演示高效率直流 - 直流转换、能够输出 42 至 56 v 直流输入的 100 w （ 5 v /20 a ）、特别适用于电信应用。
功率转换阶段基于有源钳位正向拓扑、由 PM8804 pwm 控制器管理、具有紧凑高效的 48 v 转换器所需的所有集成电路。高度可配置的控制器包括一个可编程振荡器、用于高达 1 mhz 的切换频率调节、可调斜率补偿、双互补低侧驱动器、带可编程空载时间、可编程软启动、软关闭和可编程电流感应消隐时间。
基于 PM8804 的直流 - 直流转换器
输入电压范围： 42 – 56 vdc
切换频率： 250 khz
输出：
功率： 100 w
电压： 5 vdc
电流：高达 20 a
Peak 效率> 94%
开路保护
