产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	STMicroelectronics
	适用于	MIC45116 同步降压调节器
	套件分类	评估测试板
	功能完备的设备	ST1S40
	套件名称	Demonstration Board

STEVAL-ISA084V1 Datasheet

COO (Country of Origin):: IT

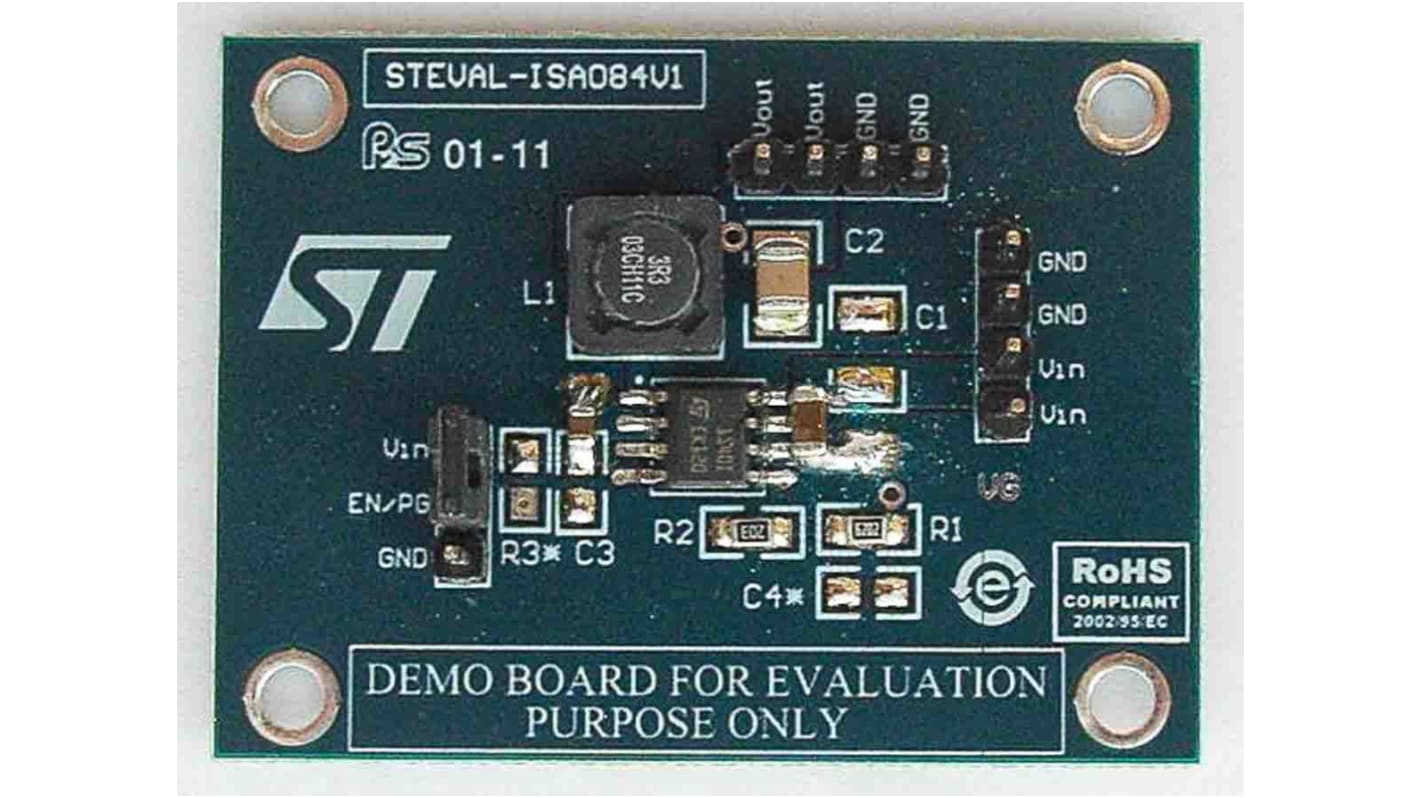

ISA084V1 基于 ST1S40 、是一款内部补偿 800 khz 固定频率 pwm 同步降压转换器演示板。ST1S40 在 4.0 v 至 18 v 输入电压范围内工作、同时可调节低至 0.8 v 的输出电压和高达 vin （ 100% 占空比）。ST1S40 集成了 95 mΩ 高侧开关和 69 mΩ 同步整流器、可实现非常高的效率和非常低的输出电压。Peak 电流模式控制、带内部补偿、可提供非常紧凑的解决方案、具有最小元件数。在过载情况下、该设备通过逐周期电流限制进行保护、此外还通过电流折返功能保护、在短路情况下频率降低、该设备提供启用开 / 关功能。

vin ： 4 v 至 18 v
输出电压： 3.3 v
最大输出电流：4 A
开关频率 800 kHz
短路保护

STMicroelectronics Demonstration Board 评估测试板, ST1S40芯片

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
