STMicroelectronics 评估测试板, 电源管理 评估测试板, ALTAIR05T-800芯片, 用于开发交流-直流充电器

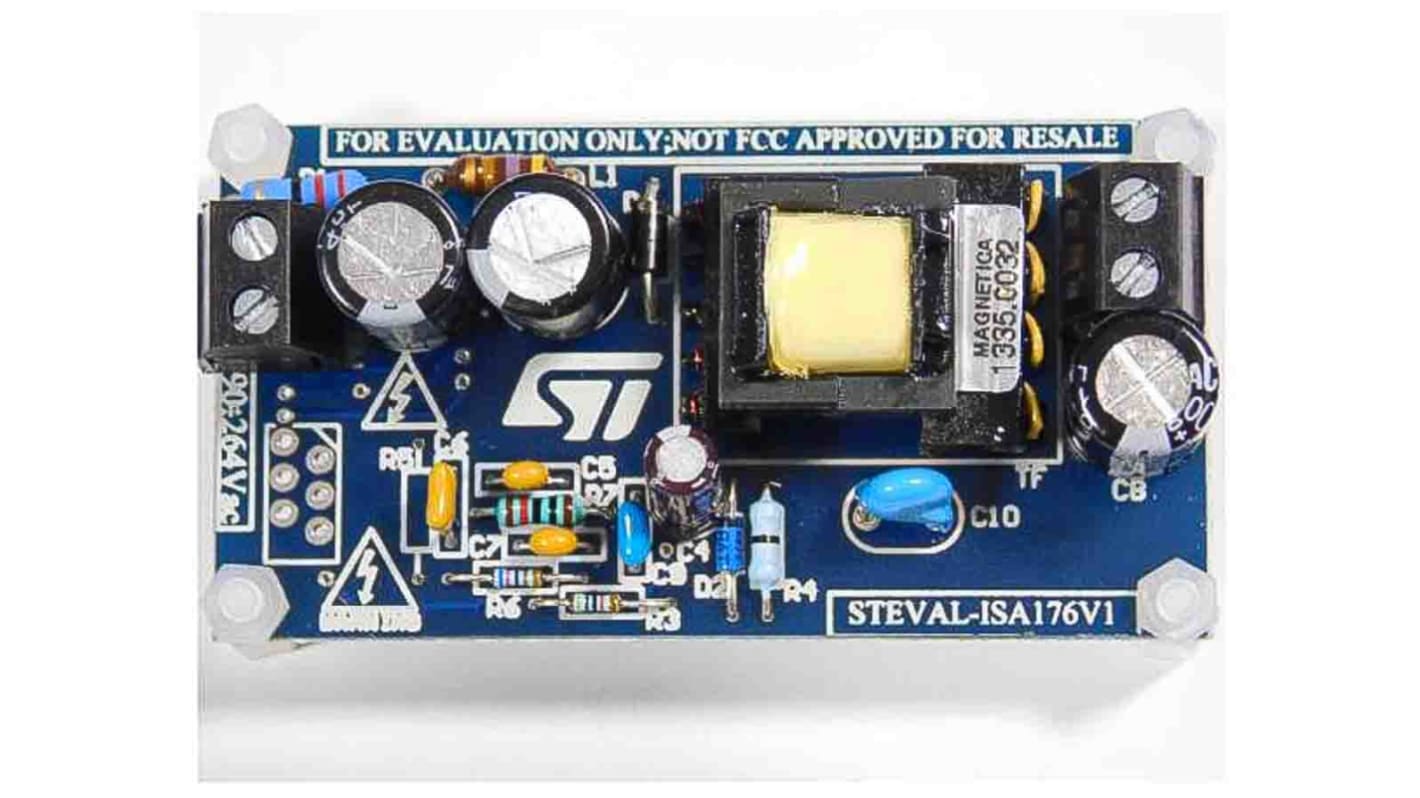

ISA176V1 评估板采用 5 w （ 5 v / 1 a ）宽范围电源电池充电器、带恒定电压 / 恒定电流、专为移动电话和适配器或其他手持式设备的交流 - 直流充电器而定制。应用的核心是 altair 系列的第一款“全主感应开关调节器” ALTAIR05T － 800 。ic 将高性能、低电压 pwm 控制器芯片和 800 v 、雪崩强化功率 mosfet 组合在同一封装中。pwm 芯片是准谐振（ qr ）电流模式控制器 ic 、专门设计用于 qr zvs （开关打开时零电压切换）回扫转换器。该设备能够使用初级感应反馈提供恒定输出电压（ cv ）和恒定输出电流（ cc ）调节。这无需光耦合器、次级电压参考和电流传感器、同时仍保持相当精确的调节。
