Infineon REF-22K-GPD-INV-EASY3B 开发板, XMC4800, FP100R12W3T7_B11, IMBF170R1K0M1, XMC4300, 1ED3240芯片, 用于开发工业电动机驱动和控制

查看所有电源/电机/机器人开发工具
可享批量折扣
查看批量定价选项

小计（1 件）*

RMB15,684.65

(不含税)

RMB17,723.65

(含税)

Add to Basket
选择或输入数量
暂时缺货
  • 在 2026年8月11日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位
每单位
1 - 1RMB15,684.65
2 - 2RMB15,370.96
3 +RMB14,909.84

* 参考价格

RS 库存编号:
232-5738
制造商零件编号:
REF22KGPDINVEASY3BTOBO2
制造商:
Infineon
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Infineon

产品类型

开发板

使用于

工业电动机驱动和控制

套件分类

开发板

功能完备的设备

XMC4800, FP100R12W3T7_B11, IMBF170R1K0M1, XMC4300, 1ED3240

套件名称

REF-22K-GPD-INV-EASY3B

标准/认证

No

将我们的 IGBT7 技术、电流传感器、栅极驱动器和控制组合在一个系统中

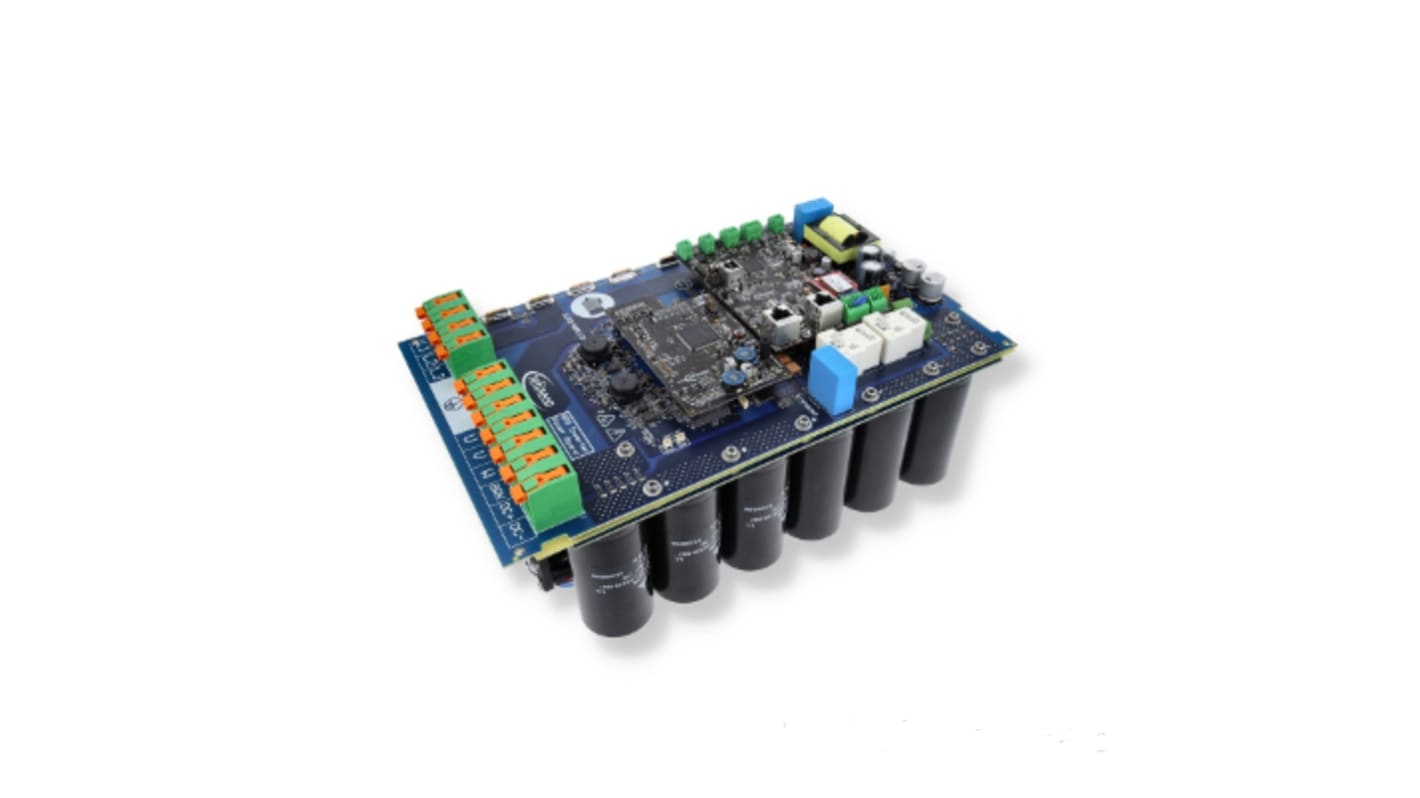

此参考设计是工业电机驱动器，适用于泵、风扇、压缩机、传动带等的驱动。包括 Easy™3B 电源模块 FP100R12W3T7_B11、TLI4971 电流传感器、1ED3240 栅极驱动器、IMBF170R1K0M1 SiC-MOSFET 以及 XMC4800 和 XMC4300 微控制器。依托通用驱动器的所有要素，它有助于快速评估我们的技术以及产品之间的相互作用。

功能摘要

  • 22 kW 额定功率

  • 在 3 相网格上直接操作

  • 无基板 EasyPIM™3B 模块

  • TrenchstopTM IGBT7 技术

  • 高效 2L-SRC 栅极驱动器

  • 适用于各种工业驱动类型

    • 优点

  • 应用中的产品评估

  • 经过预测、可重复使用的设计

  • 低接通损耗

  • 提高能源效率

  • 高功率密度

  • 缩短上市时间

    • REF-22K-GPD-INV-EASY3B

    板类型：参考板

    尺寸：220x400x170 mm

    系列：IGBT 模块

    输入类型：交流

    最大输出功率：22000 W

    产品描述：经过预测和验证的通用驱动参考设计，适用于泵、风扇、压缩机、输送机支架等应用，将英飞凌的最先进技术（如 IGBT7、电流传感器、栅极驱动器和控制）结合在一个系统中。

    产品名称：REF-22K-GPD-INV-EASY3B

    资质：工业

    拓扑：3 相电机；3 相 - 2 级
