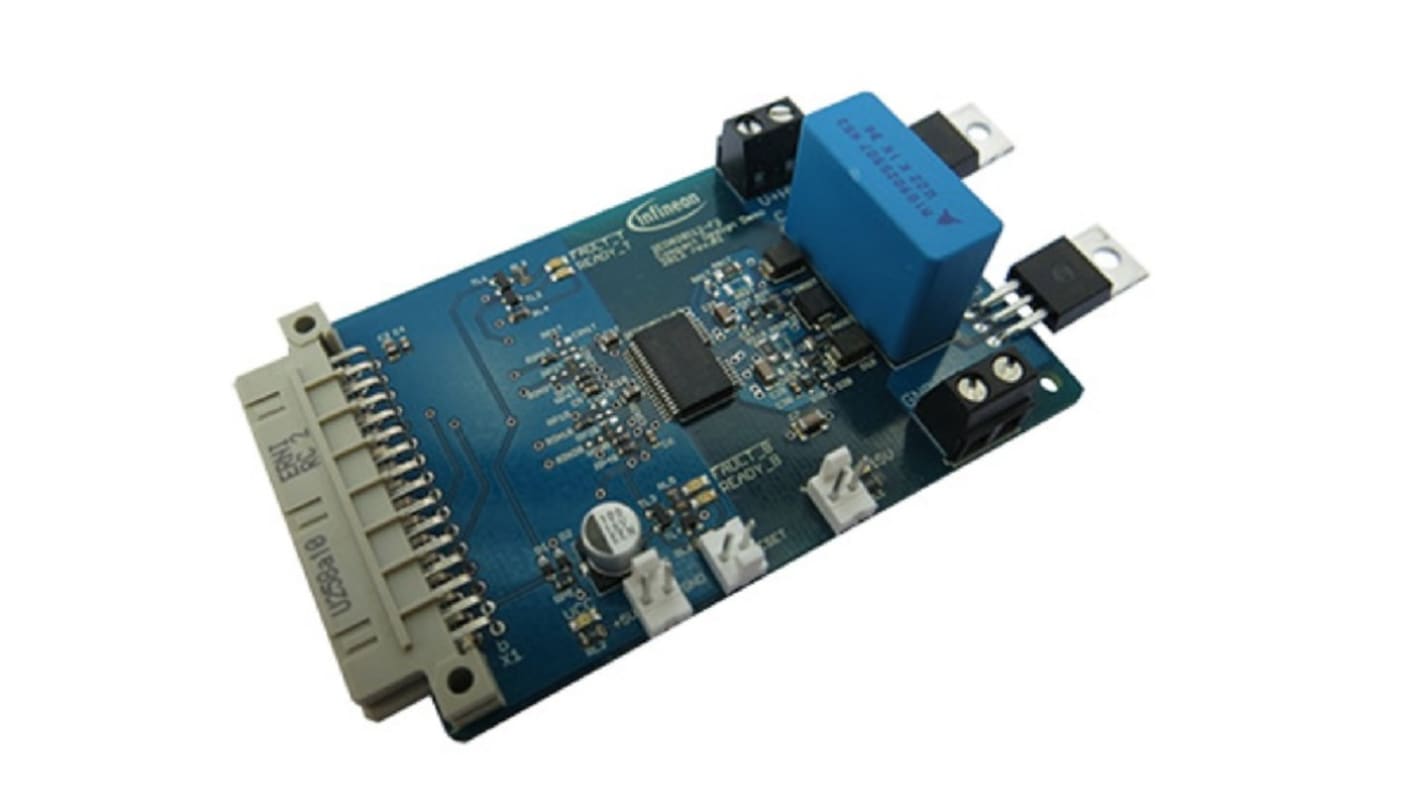

Infineon EVAL-2ED020I12-F2, IGBT栅极驱动器 评估测试板, 2ED020I12-F2芯片
- RS 库存编号:
- 234-2078
- 制造商零件编号:
- EVAL2ED020I12F2TOBO1
- 制造商:
- Infineon
小计（1 件）*
¥1,003.82
(不含税)
¥1,134.32
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 + | RMB1,003.82 |
* 参考价格
- RS 库存编号:
- 234-2078
- 制造商零件编号:
- EVAL2ED020I12F2TOBO1
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 电源管理功能 | IGBT栅极驱动器 | |
| 适用于 | CAV ，驱动器，电源，太阳能 | |
| 套件分类 | 评估测试板 | |
| 功能完备的设备 | 2ED020I12-F2 | |
| 套件名称 | EVAL-2ED020I12-F2 | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
电源管理功能 IGBT栅极驱动器 | ||
适用于 CAV ，驱动器，电源，太阳能 | ||
套件分类 评估测试板 | ||
功能完备的设备 2ED020I12-F2 | ||
套件名称 EVAL-2ED020I12-F2 | ||
英飞凌评估板，IGBT 栅极驱动器，用于 CAV/驱动器/电源/太阳能 - EVAL2ED020I12F2TOBO1
该评估板旨在展示英飞凌 IGBT 栅极驱动器的功能，为各种电源管理应用提供关键特性。它适用于希望评估 IGBT 驱动电路的用户，特别是在自动化和电源开发环境中。该电路板支持 CAV 驱动器和太阳能电源管理等应用。
特点和优势
• 电隔离确保高低压之间的安全运行
• 短路检测提高系统可靠性
• 欠压锁定防止电压不足造成损坏
• 有源铣刀钳位可避免意外启动 IGBT
• 引导式供应促进了高压驱动能力
• 状态 LED 指示灯提供实时供电监控和故障指示
• 短路检测提高系统可靠性
• 欠压锁定防止电压不足造成损坏
• 有源铣刀钳位可避免意外启动 IGBT
• 引导式供应促进了高压驱动能力
• 状态 LED 指示灯提供实时供电监控和故障指示
应用
• 通过驱动器提高自动化系统的性能
• 测试电源内 IGBT 控制的理想之选
• 有效评估太阳能管理系统
• 适用于开发工业领域的电力电子解决方案
• 测试电源内 IGBT 控制的理想之选
• 有效评估太阳能管理系统
• 适用于开发工业领域的电力电子解决方案
运行所需的电源电压是多少？
电路板需要一个 +5V 数字电源和一个 +15V 驱动器输出，由外部提供给指定的连接器。
检测到故障后如何重置系统？
复位时，将 RESET 引脚接地，即可清除故障状态，恢复正常运行。
是否有任何内置的过压保护？
评估板不包括过压电源监控功能
用户必须确保电源电压保持在安全范围内，以免造成损坏。
能否针对不同的应用修改输入信号？
是的，输入 PWM 信号可以通过根据文档调整电路元件配置为非反相或反相逻辑。
测试时输出端能承受多大的电流？
评估板可管理高达 20A 的输出电流，从而在各种条件下对 IGBT 性能进行全面测试。
