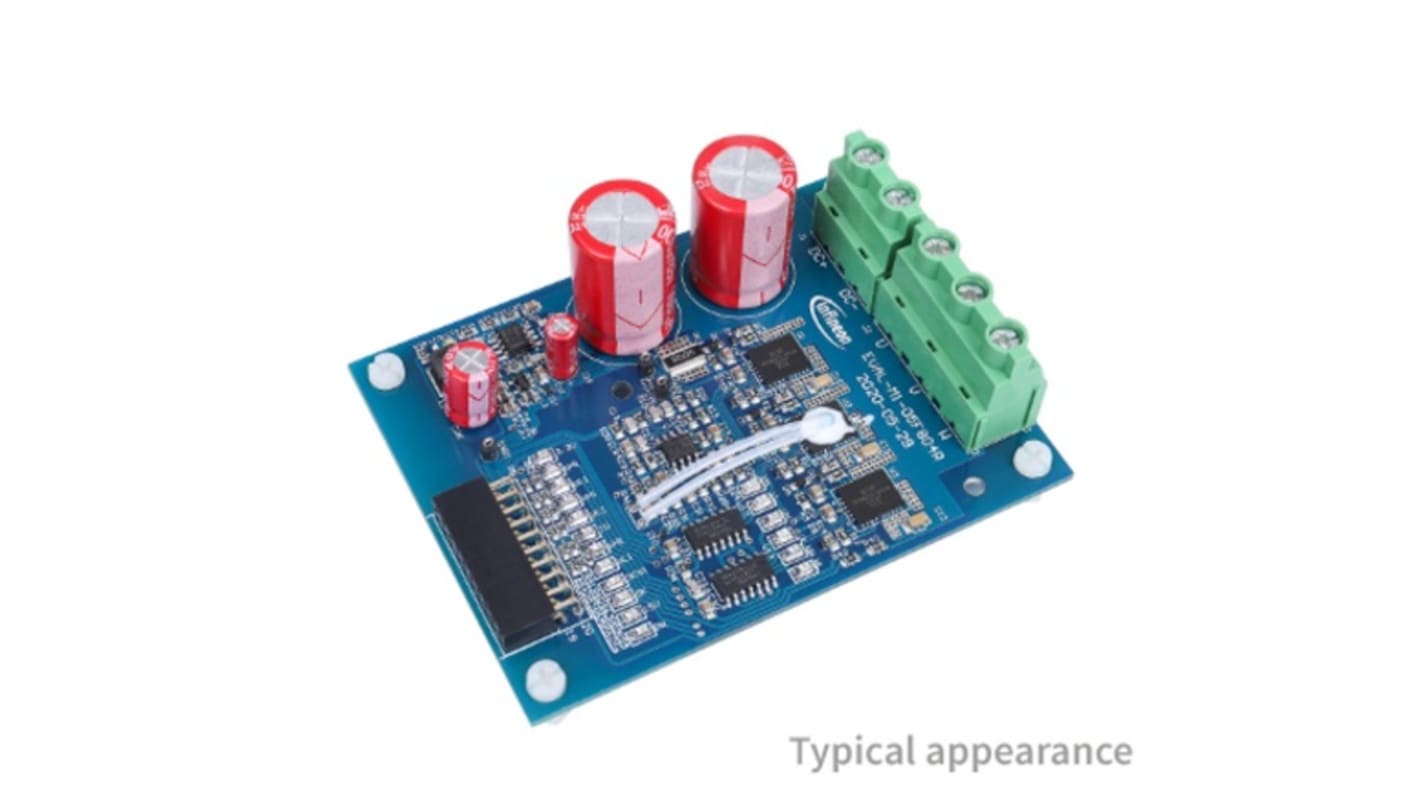

Infineon EVAL-M1-05F804R, 3 相电机驱动 评估测试板, 用于开发IRSM005-310MH CIPOS™ Nano 功率模块。
- RS Stock No.:
- 248-9730
- Mfr. Part No.:
- EVALM105F804RTOBO1
- Brand:
- Infineon
Bulk discount available
Subtotal (1 unit)*
¥1,204.47
(exc. VAT)
¥1,361.05
(inc. VAT)
有限的库存
- 另外 1 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit |
|---|---|
| 1 - 1 | RMB1,204.47 |
| 2 - 2 | RMB1,180.39 |
| 3 + | RMB1,144.96 |
*price indicative
- RS Stock No.:
- 248-9730
- Mfr. Part No.:
- EVALM105F804RTOBO1
- Brand:
- Infineon
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Infineon | |
| 产品类型 | 评估测试板 | |
| 电源管理功能 | 3 相电机驱动 | |
| 使用于 | IRSM005-310MH CIPOS™ Nano 功率模块。 | |
| 套件分类 | 评估测试板 | |
| 套件名称 | EVAL-M1-05F804R | |
| 标准/认证 | RoHS | |
| Select all | ||
|---|---|---|
品牌 Infineon | ||
产品类型 评估测试板 | ||
电源管理功能 3 相电机驱动 | ||
使用于 IRSM005-310MH CIPOS™ Nano 功率模块。 | ||
套件分类 评估测试板 | ||
套件名称 EVAL-M1-05F804R | ||
标准/认证 RoHS | ||
这款英飞凌评估板在 IRSM005-800MH CIPOS™ nano 功率模块设计应用的第一步骤为客户提供支持。EVAL-M1-05F804R 是 iMOTION™模块化应用设计套件中的功率评估板，包括 M1 连接器（iMOTIONTM 标准接口 ）和三个用于电动机驱动应用的 CIPOS™ Nano 40 V 半桥模块。配用 EVAL-M1-101T 或其他采用兼容 M1 连接器的控制板，提供英飞凌 CIPOS™ Nano IPM 技术和高级运动控制引擎 (MCE 2.0) 技术，可在整个速度范围内驱动电机。
驱动三相电机的随时可用直流功率级
3 个板载 CIPOS™ Nano IPM
标称输入电压 6 ∼ 30 Vdc
最大输出功率 240 W(无散热器）
)每相最大输出电流 10.2 A
)过电流不好
超温保护
带挂钩测试点连接至标准示波器探针
标准 MADK M1 20 针接口连接器
