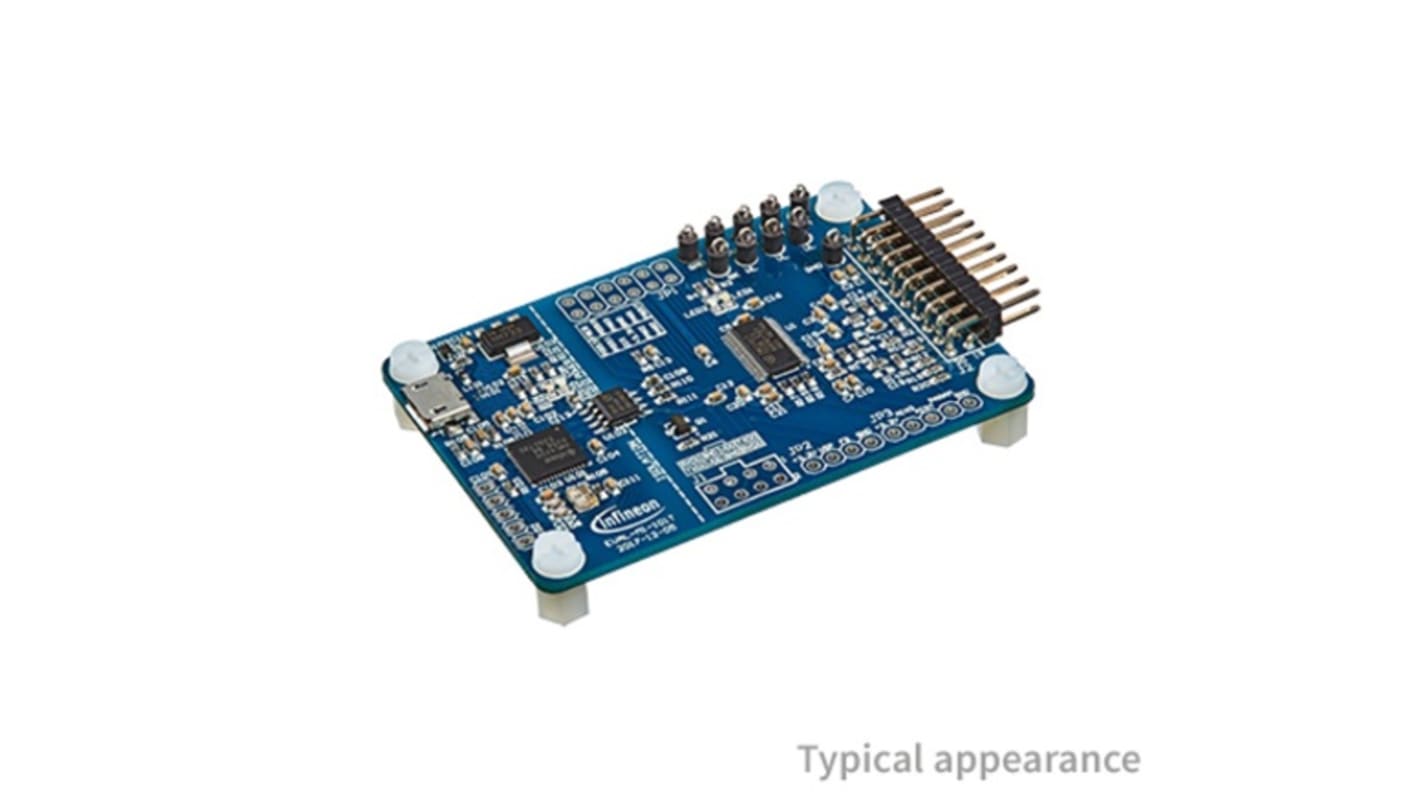

Infineon EVAL-M1-101T, 三相逆变器 评估测试板, IMC101T-T038 iMOTION™ Motor Control IC芯片
- RS 库存编号:
- 248-9731
- 制造商零件编号:
- EVALM1101TTOBO2
- 制造商:
- Infineon
可享批量折扣
小计（1 件）*
¥669.13
(不含税)
¥756.12
(含税)
有库存
- 另外 9 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 1 | RMB669.13 |
| 2 - 2 | RMB655.74 |
| 3 + | RMB636.07 |
* 参考价格
- RS 库存编号:
- 248-9731
- 制造商零件编号:
- EVALM1101TTOBO2
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 电源管理功能 | 三相逆变器 | |
| 适用于 | iMOTION™ MADK 逆变器板 | |
| 套件分类 | 评估测试板 | |
| 功能完备的设备 | IMC101T-T038 iMOTION™ Motor Control IC | |
| 套件名称 | EVAL-M1-101T | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
电源管理功能 三相逆变器 | ||
适用于 iMOTION™ MADK 逆变器板 | ||
套件分类 评估测试板 | ||
功能完备的设备 IMC101T-T038 iMOTION™ Motor Control IC | ||
套件名称 EVAL-M1-101T | ||
英飞凌评估板，3 相逆变器电源管理功能，特色器件：IMC101T-T038 iMOTION™ 电机控制 IC - EVALM1101TTOBO2
该评估板专为与 iMOTION MADK 平台配合使用而设计，有助于提供强大的电机控制解决方案。它集成了 IMC101T-T038 电机控制集成电路，可用作三相逆变器，实现永磁电机应用的无缝运行。它结构紧凑，尺寸为 65 毫米 x 45 毫米，适用于各种环境下的嵌入式电机控制系统。
特点和优势
• 支持无传感器正弦控制，提高效率
• 集成 USB 连接，便于编程和调试
• 为速度指令提供灵活的主机接口
• 提供可扩展的设计，支持多种电机参数
• 通过单路或双路分流器实现稳健的电流反馈
• 集成 USB 连接，便于编程和调试
• 为速度指令提供灵活的主机接口
• 提供可扩展的设计，支持多种电机参数
• 通过单路或双路分流器实现稳健的电流反馈
应用
• 与电源管理评估板接口的理想选择
• 适用于各种永磁电机的测试
• 非常适合嵌入式电机控制系统的开发
• 用于需要精确电机控制的自动化系统
• 适用于各种永磁电机的测试
• 非常适合嵌入式电机控制系统的开发
• 用于需要精确电机控制的自动化系统
电路板如何确保测试期间的安全运行？
评估板集成了多种保护功能，包括内置热关断、带可配置增益的电流检测和全面的 ESD 保护，可降低测试期间的风险并提高运行可靠性。
建立评估委员会需要哪些步骤？
首先，通过 20 针 M1 接口连接电源板，然后使用 MCEWisard 配置电机参数。连接 USB 端口后，使用 MCEDesigner 工具对相关固件和驱动参数进行编程，以方便电机运行。
该评估板可控制哪些类型的电机？
该电路板专为永磁同步电机设计，支持全速范围内的高效运行，并具有先进的运动控制功能，为各种应用提供了灵活性。
