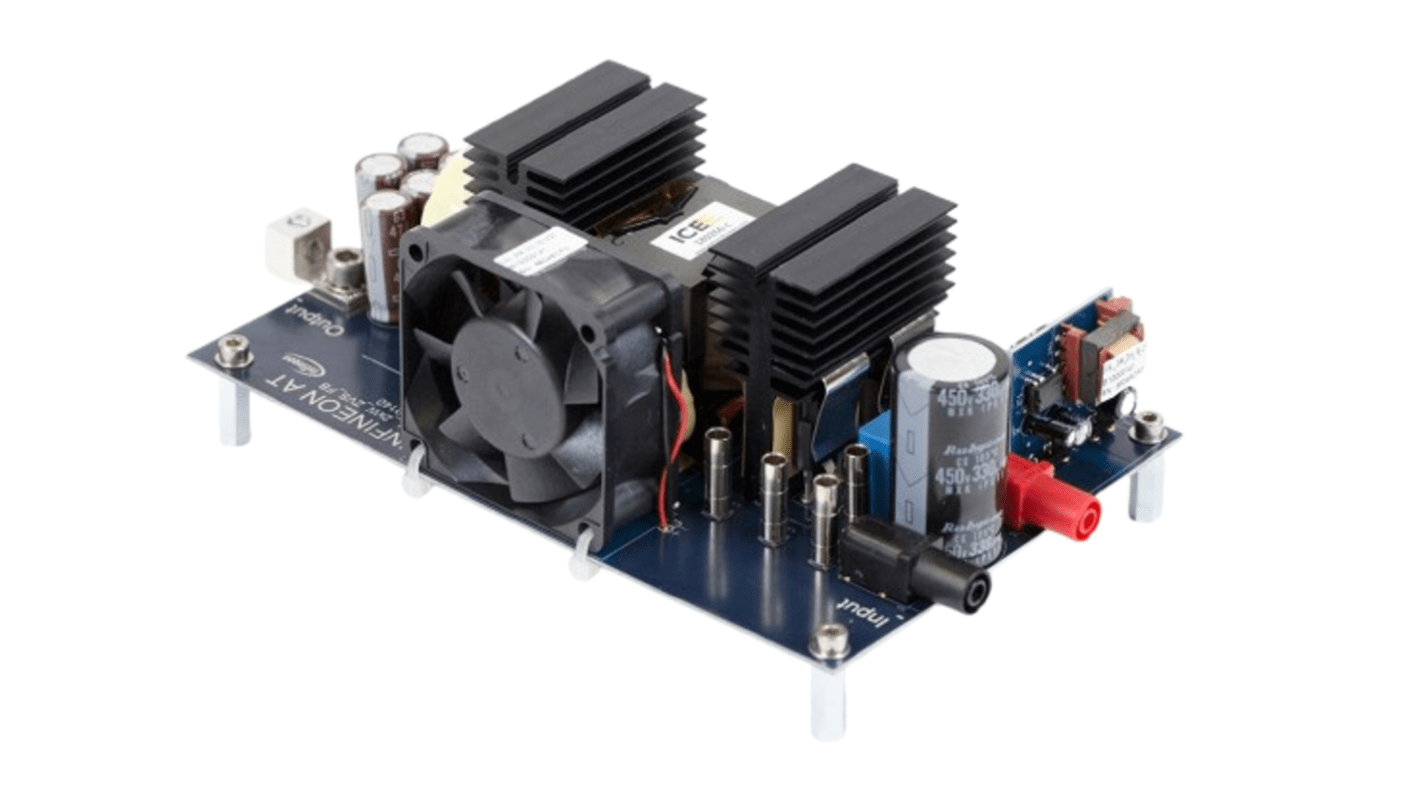

Infineon EVAL_2KW_ZVS_FB_CFD7, 直流-直流转换器 评估测试板, CoolMOS CFD7芯片
- RS 库存编号:
- 260-1137
- 制造商零件编号:
- EVAL2KWZVSFBCFD7TOBO1
- 制造商:
- Infineon
小计（1 件）*
¥5,386.92
(不含税)
¥6,087.22
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 + | RMB5,386.92 |
* 参考价格
- RS 库存编号:
- 260-1137
- 制造商零件编号:
- EVAL2KWZVSFBCFD7TOBO1
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 电源管理功能 | 直流-直流转换器 | |
| 适用于 | IPW60R070CFD7 | |
| 套件分类 | 评估测试板 | |
| 功能完备的设备 | CoolMOS CFD7 | |
| 套件名称 | EVAL_2KW_ZVS_FB_CFD7 | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
电源管理功能 直流-直流转换器 | ||
适用于 IPW60R070CFD7 | ||
套件分类 评估测试板 | ||
功能完备的设备 CoolMOS CFD7 | ||
套件名称 EVAL_2KW_ZVS_FB_CFD7 | ||
英飞凌评估板，DC-DC 转换器，与 IPW60R070CFD7 配合使用 - EVAL2KWZVSFBCFD7TOBO1
该评估板旨在演示用于电信应用的高效 DC-DC 转换器的功能。它的输出电压范围为 45VDC 至 56VDC，最大输出功率为 2kW，可在 350VDC 至 420VDC 的输入电压范围内工作。该产品是电源管理解决方案的重要资源，可帮助工程师和开发人员测试配置并提高设计效率。
特点和优势
• 50％ 负载时峰值效率超过 96.6
• 采用 600V CoolMOS ™ CFD7 技术，性能卓越
• 次级同步整流提高了系统效率
• 设计用于从 25% 负载起完全 ZVS 运行
• 采用英飞凌双通道栅极驱动器实现高速开关
• 优化延迟时间，提高整体运行可靠性
• 采用 600V CoolMOS ™ CFD7 技术，性能卓越
• 次级同步整流提高了系统效率
• 设计用于从 25% 负载起完全 ZVS 运行
• 采用英飞凌双通道栅极驱动器实现高速开关
• 优化延迟时间，提高整体运行可靠性
应用
• 开发直流-直流转换器拓扑结构
• 适用于具有强大输入处理能力的电信整流器
• 适用于与英飞凌兼容组件进行评估
• 专为集成高级电源管理系统而设计
• 适用于具有强大输入处理能力的电信整流器
• 适用于与英飞凌兼容组件进行评估
• 专为集成高级电源管理系统而设计
与该评估板兼容的输入电压范围是多少？
评估板可在 350VDC 至 420VDC 的输入电压范围内有效运行。
这块电路板在不同负载下的效率如何？
该电路板在 50% 负载条件下的峰值效率超过 96.6%。
能否与其他英飞凌产品配合使用？
是的，它的设计旨在与各种英飞凌组件兼容，从而提高整体系统性能。
初级侧的开关频率是多少？
一次侧的开关频率设定为 100kHz，从而优化了控制和性能。
有没有具体的额定输出功率？
其设计可提供高达 2 千瓦的稳定输出功率，适用于高需求应用。
