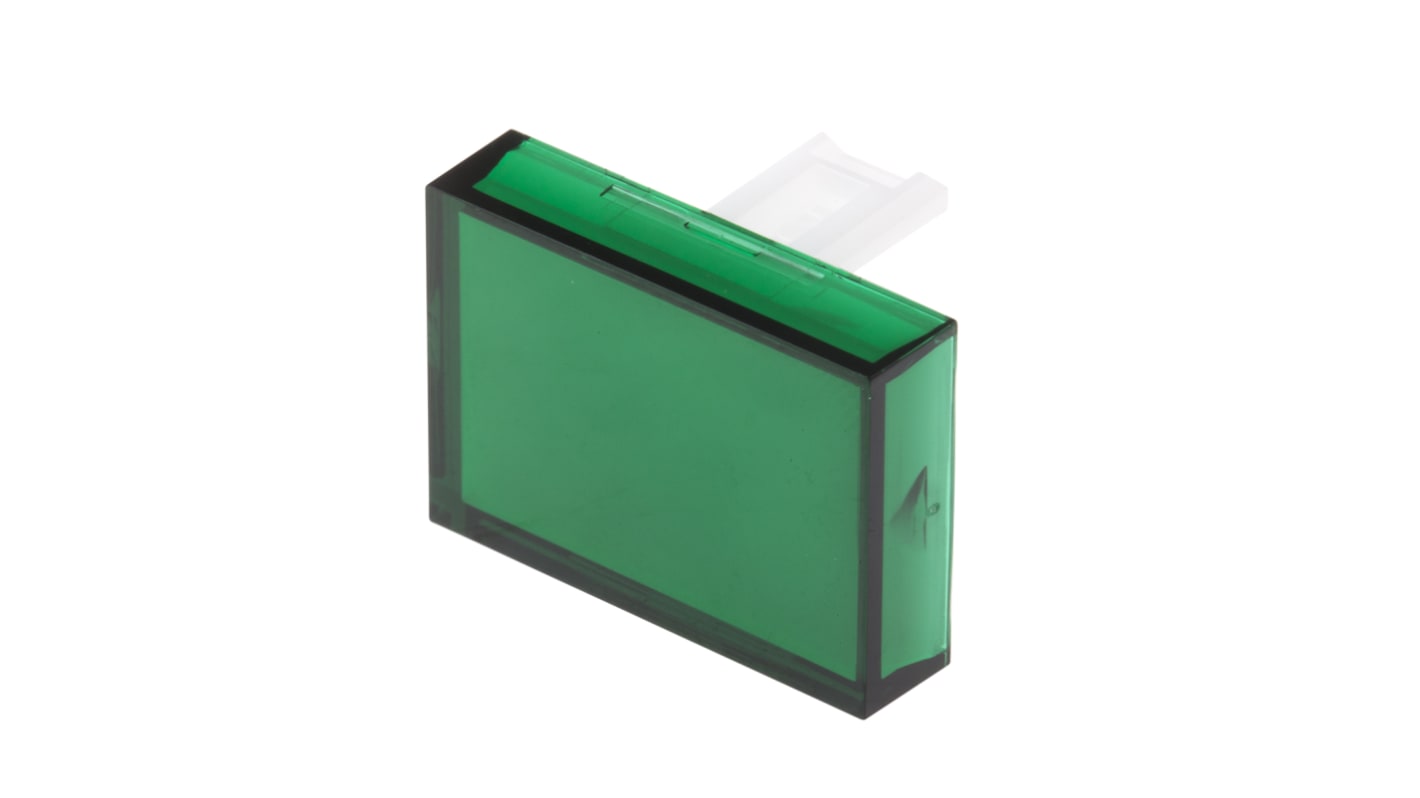

RS PRO 绿色矩形按钮透镜, 21.4 x 15.2 x 14.3mm, 用于SD16 系列

瞬时和交替操作、方形和矩形、照明或非照明 SD16 系列按钮开关和匹配指示灯指示器用于在厚度为 0.5mm 和 5mm 之间的面板中安装工业标准直径 16mm 切口。 单极 SD16 按钮开关和指示灯指示器预装配触点或灯块，要用于照明，请使用 T1 (MG5.7s) 微型槽白炽灯或 LED，然后选择配套透镜。
可用于 SD16 系列按钮开关和指示灯指示器的配套透镜有多种颜色（蓝色、绿色、琥珀色、红色和白色）和形状（方形和矩形）可供选择。 每个透镜为扁平型，由可刻制的聚碳酸脂制成。

16mm Ø 面板切口
方形和矩形座圈，带有瞬时和交替切换
可照明或非照明
UL 等级为 6A（24V 直流时）
焊片端子
凸起的按钮轮廓
方形按钮开关和指示器具有 18 x 18mm 座圈，最大面板后面深度为 29mm
矩形按钮开关和指示器具有 18 x 24mm 座圈，最大面板后面深度为 29mm

要组装成一个完整的照明按钮开关或指示器，您将需要一个按钮开关或指示器 + 透镜 + 白炽灯或 LED。
有关合适的透镜，请参见典型库存号 745-2596 和 745-2578。
有关合适的白炽灯，请参见典型库存号 655-9211。
有关合适的白色单芯片 LED，请参见典型库存号 225-997。

cULus、VDE
