Schneider Electric 照明 按钮开关, Φ22 mm开孔, 面板安装, 按下-按下操作, 单刀双掷, IP69, IP66, IP69K, Harmony XB5系列
- RS 库存编号:
- 123-8172
- Distrelec 货号:
- 303-02-572
- 制造商零件编号:
- XB5AW73731B5
- 制造商:
- Schneider Electric
小计（1 件）*
¥759.66
(不含税)
¥858.42
(含税)
有库存
- 16 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB759.66 |
* 参考价格
- RS 库存编号:
- 123-8172
- Distrelec 货号:
- 303-02-572
- 制造商零件编号:
- XB5AW73731B5
- 制造商:
- Schneider Electric
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schneider Electric | |
| 开关操作 | 按下-按下 | |
| 产品类型 | 按钮开关 | |
| 照明 | 是 | |
| 系列 | Harmony XB5 | |
| 面板切口尺寸 | 22 mm | |
| 安装类型 | 面板 | |
| 触点配置 | 单刀双掷 | |
| 接端类型 | 螺钉 | |
| IP 防护等级 | IP69, IP66, IP69K | |
| 最低工作温度 | -25°C | |
| 执行器样式 | 圆形 | |
| 最高工作温度 | 70°C | |
| 高度 | 42mm | |
| 开关触点电流 | 12 A | |
| 宽度 | 30 mm | |
| 标准/认证 | No | |
| 长度 | 59mm | |
| 图例 | 输入输出 | |
| 选择全部 | ||
|---|---|---|
品牌 Schneider Electric | ||
开关操作 按下-按下 | ||
产品类型 按钮开关 | ||
照明 是 | ||
系列 Harmony XB5 | ||
面板切口尺寸 22 mm | ||
安装类型 面板 | ||
触点配置 单刀双掷 | ||
接端类型 螺钉 | ||
IP 防护等级 IP69, IP66, IP69K | ||
最低工作温度 -25°C | ||
执行器样式 圆形 | ||
最高工作温度 70°C | ||
高度 42mm | ||
开关触点电流 12 A | ||
宽度 30 mm | ||
标准/认证 No | ||
长度 59mm | ||
图例 输入输出 | ||

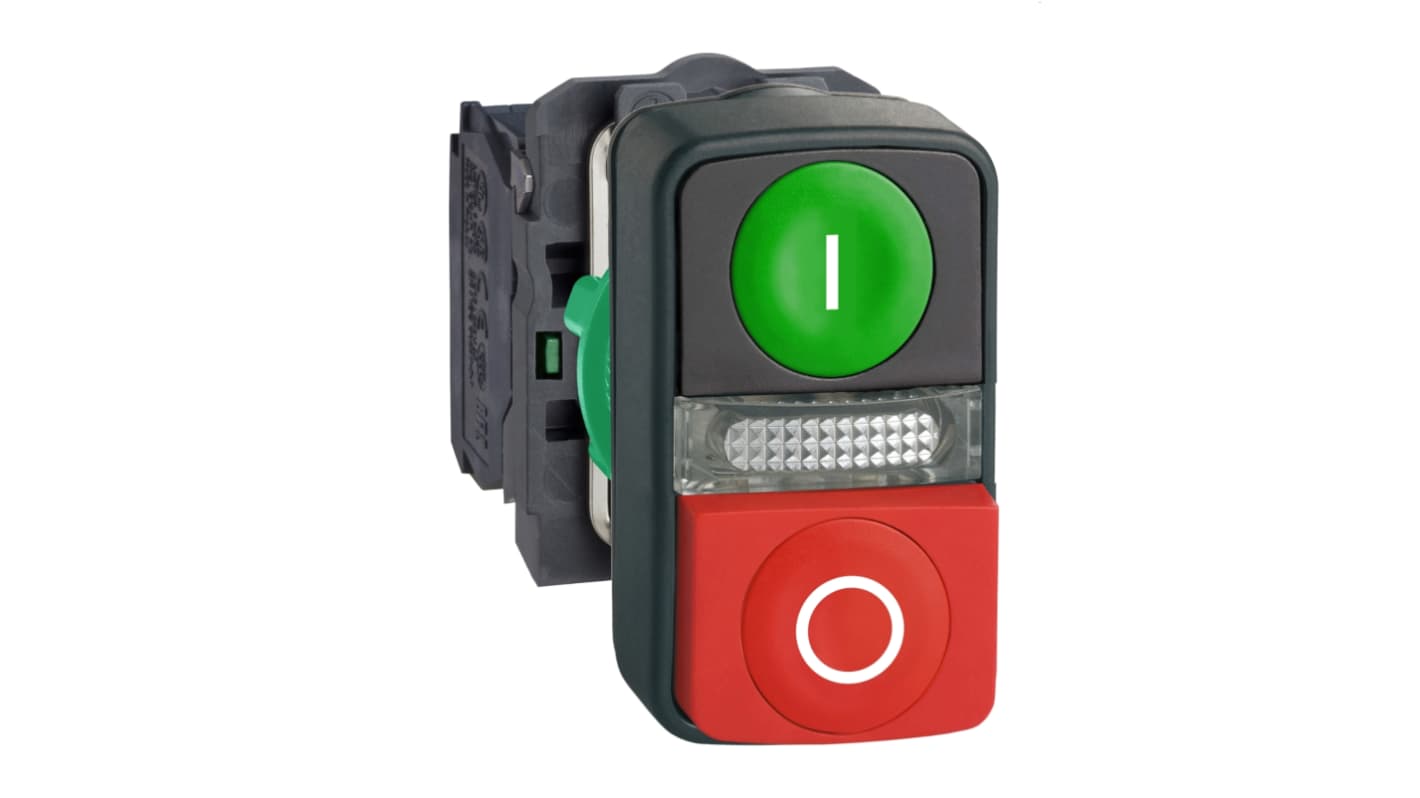

Schneider Electric Harmony XB5 系列按钮，22mm面板开孔直径，IP66 /IP69/IP69K - XB5AW73731B5
这种发光按钮可在各种工业环境中改善用户互动。它专为面板安装而设计，是自动化和电气系统中的关键控制元件。双作用机构提供平齐的绿色 "I "和凸出的红色 "O"，可清晰指示操作，确保功能应用的可靠性。
特性和优点
• IP66、IP69 和 IP69K 防护等级可提供强大的保护功能
• 在 24V 电压下有效工作，温度范围广
• 耐用的塑料结构保证了产品的持久性能
• 具有 SPDT 双触点配置，适用于多种应用场合
• 内置 LED，可在不同条件下提供可视性
• 机械耐久性高达 1,000,000 次循环，提高了可靠性
应用
• 用于自动机械中的信号
• 适用于控制面板，便于操作
• 适用于需要高压清洗的环境，防护等级为 IP66
• 与通用 LED 块兼容，增加了功能性
• 非常适合需要视觉指示器的工业和机械装置
兼容的工作电压是多少？
该按钮需要 24V交流/直流电压，工作频率为 50/60 Hz，以实现最佳功能。
如何将其连接到电路中？
可通过螺钉夹端子连接最大 1.5 mm² 的电缆，为各种安装提供了灵活性。
在额定条件下的预期寿命是多少？
在额定电压和 25°C 温度条件下使用时，使用寿命约为 100000 年。
这是否适合恶劣环境？
是的，它能在 -40°C 至 +70°C 的环境温度范围内有效工作，因此能适应各种环境。
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
Approvals
LROS (Lloyds register of shipping), GL, DNV, UL listed, RINA, BV, CSA.
Standards
EN/IEC 60947-5-1, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, JIS C8201-1.
