小计（1 件）*
¥54.16
(不含税)
¥61.20
(含税)
有库存
- 另外 159 件在 2026年1月26日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB54.16 |
* 参考价格
- RS 库存编号:
- 745-2556
- 制造商:
- RS PRO
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | RS PRO | |
| 开关操作 | 闭锁 | |
| 产品类型 | 按钮开关 | |
| 照明 | 是 | |
| 面板切口尺寸 | 16 mm | |
| 安装类型 | 面板 | |
| 触点配置 | 单刀双掷 | |
| 接端类型 | 焊接 | |
| IP 防护等级 | IP40 | |
| 执行器样式 | 凸起式按钮 | |
| 触点交流电压 | 250V | |
| 高度 | 35.8mm | |
| 标准/认证 | cUL, VDE | |
| 长度 | 18mm | |
| 开关触点电流 | 5 A | |
| 宽度 | 7.2 mm | |
| 选择全部 | ||
|---|---|---|
品牌 RS PRO | ||
开关操作 闭锁 | ||
产品类型 按钮开关 | ||
照明 是 | ||
面板切口尺寸 16 mm | ||
安装类型 面板 | ||
触点配置 单刀双掷 | ||
接端类型 焊接 | ||
IP 防护等级 IP40 | ||
执行器样式 凸起式按钮 | ||
触点交流电压 250V | ||
高度 35.8mm | ||
标准/认证 cUL, VDE | ||
长度 18mm | ||
开关触点电流 5 A | ||
宽度 7.2 mm | ||
- COO (Country of Origin):
- TW
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com

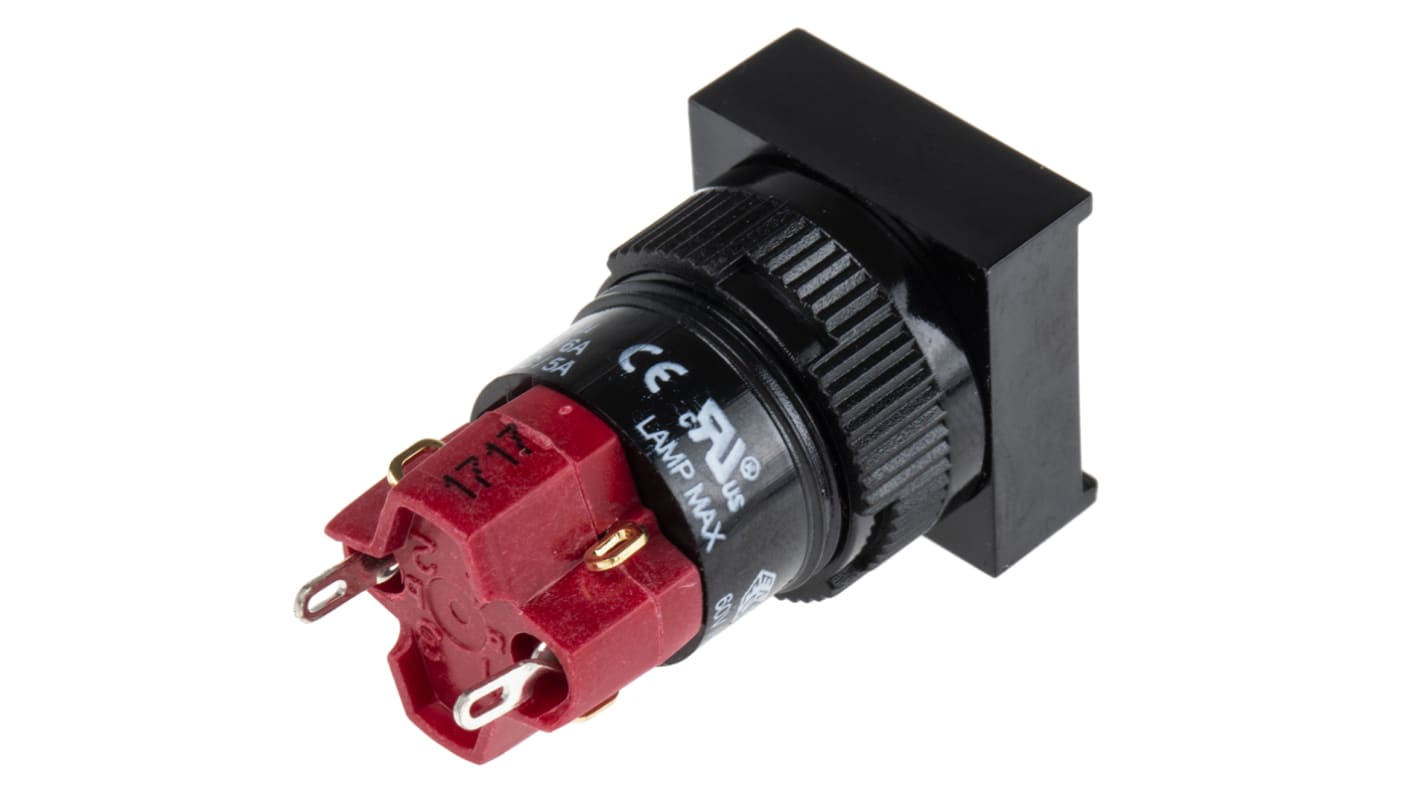

RS 指示器和照明按钮开关 - SD16 系列 (16mm)
瞬时和交替操作、方形和矩形、照明或非照明 SD16 系列按钮开关和匹配指示灯指示器用于在厚度为 0.5mm 和 5mm 之间的面板中安装工业标准直径 16mm 切口。 单极 SD16 按钮开关和指示灯指示器预装配触点或灯块，要用于照明，请使用 T1 ¾ (MG5.7s) 微型槽白炽灯或 LED，然后选择配套透镜。
可用于 SD16 系列按钮开关和指示灯指示器的配套透镜有多种颜色（蓝色、绿色、琥珀色、红色和白色）和形状（方形和矩形）可供选择。 每个透镜为扁平型，由可刻制的聚碳酸脂制成。
16mm Ø 面板切口
方形和矩形座圈，带有瞬时和交替切换
可照明或非照明
UL 等级为 6A（24V 直流时）
焊片端子
凸起的按钮轮廓
方形按钮开关和指示器具有 18 x 18mm 座圈，最大面板后面深度为 29mm
矩形按钮开关和指示器具有 18 x 24mm 座圈，最大面板后面深度为 29mm
Note
要组装成一个完整的照明按钮开关或指示器，您将需要一个按钮开关或指示器 + 透镜 + 白炽灯或 LED。
有关合适的透镜，请参见典型库存号 745-2596 和 745-2578。
有关合适的白炽灯，请参见典型库存号 655-9211。
有关合适的白色单芯片 LED，请参见典型库存号 225-997。
有关合适的透镜，请参见典型库存号 745-2596 和 745-2578。
有关合适的白炽灯，请参见典型库存号 655-9211。
有关合适的白色单芯片 LED，请参见典型库存号 225-997。
Approvals
cULus、VDE
