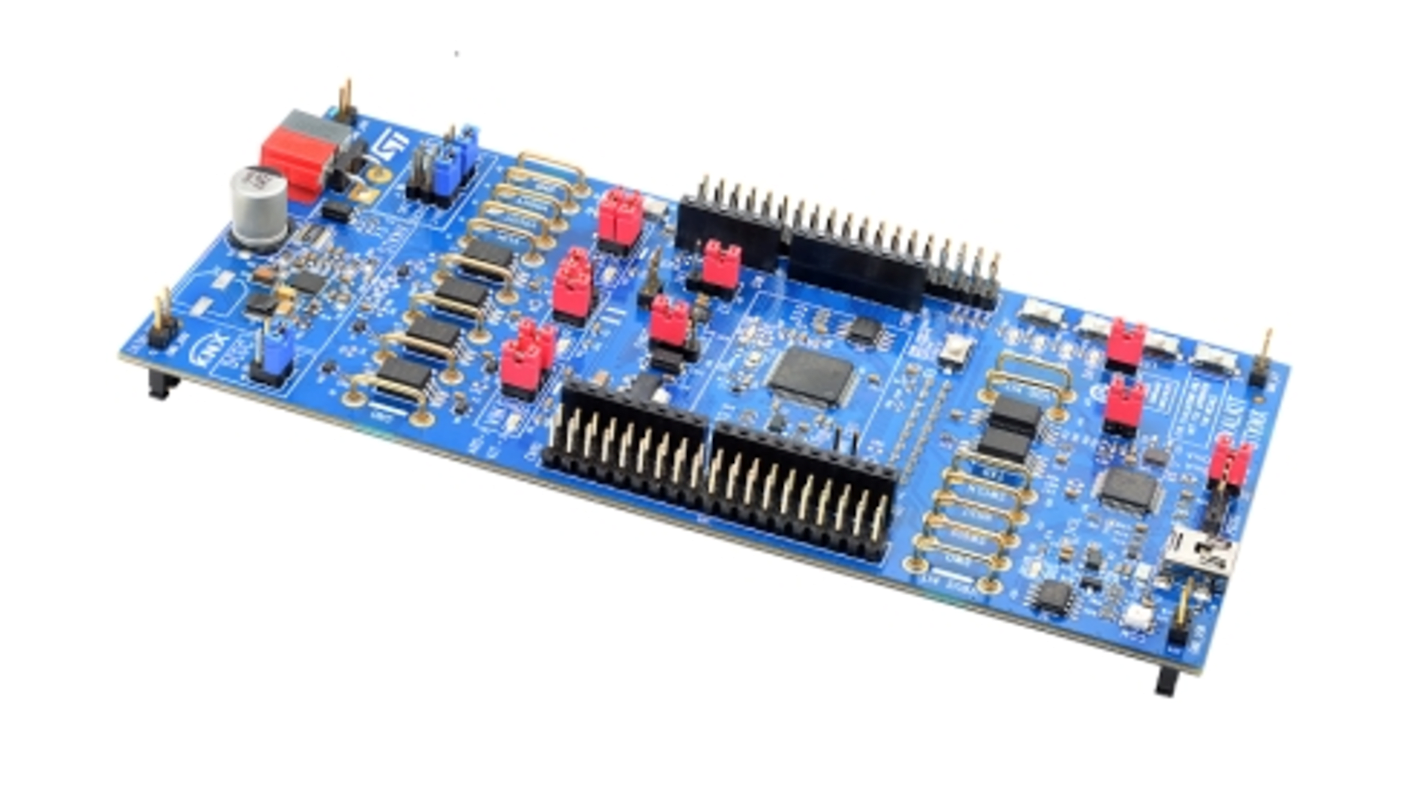

STMicroelectronics , EVALKITSTKNX 微型收发器 STKNX 评估和开发套件, 开关调节器, 最高16 MHz, 20引脚, 表面安装
- RS 库存编号:
- 175-1177
- 制造商零件编号:
- EVALKITSTKNX
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 件）*
¥3,012.42
(不含税)
¥3,404.03
(含税)
暂时缺货
- 在 2027年2月22日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 4 | RMB3,012.42 |
| 5 + | RMB2,952.18 |
* 参考价格
- RS 库存编号:
- 175-1177
- 制造商零件编号:
- EVALKITSTKNX
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | 微型收发器 STKNX 评估和开发套件 | |
| 最高开关频率 | 16MHz | |
| 零功率检测 | 否 | |
| 安装类型 | 表面 | |
| 引脚数目 | 20 | |
| 最低工作温度 | -40°C | |
| PWM控制器类型 | 开关调节器 | |
| 最高工作温度 | 85°C | |
| 宽度 | 70 mm | |
| 系列 | EVALKITSTKNX | |
| 长度 | 155mm | |
| 标准/认证 | EN 50491, CENELEC EN 50090 (EU HBES), GB/T 20965 (Chinese HBC), ANSI/ASHRAE Standard 135 (USA), EN 61140, ISO/IEC 14543-3 (World HES), CEN EN 13321-1/2 (EU BA) | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 微型收发器 STKNX 评估和开发套件 | ||
最高开关频率 16MHz | ||
零功率检测 否 | ||
安装类型 表面 | ||
引脚数目 20 | ||
最低工作温度 -40°C | ||
PWM控制器类型 开关调节器 | ||
最高工作温度 85°C | ||
宽度 70 mm | ||
系列 EVALKITSTKNX | ||
长度 155mm | ||
标准/认证 EN 50491, CENELEC EN 50090 (EU HBES), GB/T 20965 (Chinese HBC), ANSI/ASHRAE Standard 135 (USA), EN 61140, ISO/IEC 14543-3 (World HES), CEN EN 13321-1/2 (EU BA) | ||
汽车标准 否 | ||
- COO (Country of Origin):
- IT
STMicroelectronics PWM 控制器
STMicroelectronics STM32F103 系列是一种基于 STKNX 微型收发器的 32 位 Cortex M3 全 KNX 双绞线设备开发套件。其工作频率为 16MHz ，具有 128KB 闪存程序存储器。这包括最初支持 AC6 openSTM32 （ Linux 、 Windows 和 Mac OS-X ）或 Atollic TrueSTUDIO （ Linux 和 Windows ）的 TAPKO KNXprotocol stack KAIstack 。此控制器用于自动化。
特点和优势
完整的 KNX 双绞线设备开发套件基于 STKNX 微型收发器
由 STM32F103 微控制器控制的 32 位 Cortex® -M3 - 16 MHz - 128 kB 闪存
双绞线 TP1-256 支持
与 ETS 工程工具软件兼容
测试板中已下载的固件以演示功能
原始包括 TAPKO KNX 协议堆栈 KAIstack
支持的开发环境： AC6 OpenSTM32 （ Linux ® 、 Windows ® 和 Mac OS － X ）或 Atollic TrueSTUDIO ® （ Linux 和 Windows ）
通过隔离的 USB 主机接口进行 JTAG 调试（ ST 链路 /STA-1 板载）
标准串行线调试 (SWD) 和 JTAG 接口可用于标准 HE10 20 引脚连接器
扩展板连接器，与 Arduino ™和 ST MORPHO 标准兼容
通过隔离的 USB 主机接口进行 UART ，用于连接 PC
在“桌面模式”（ KNX 断开连接）下的软件开发过程中，不需要外部电源，仅限 USB 电源
利用 STKNX 提供的整个电源选项的电源灵活性
1 个按钮和 1 个 LED 、用于 KNX 编程
4 个按钮和 4 个 LED 、用于基本 KNX 传感器和执行器仿真
可选 32.768 kHz 晶体、用于 RTC 模式
可选的来自 STKNX 的 CPU 重置控制
STKNX 区域仅在 2 个印刷电路板层上布线、用于参考布局
包括用于开发 SELV 产品的可选隔离模式
工作温度范围 - 40°C 至 +85 °C
认证
• CEN EN 13321-1/2 （欧盟 BA ）
• CENELEC EN 50090 （欧盟 HBES ）
• EN 50491
• ISO/IEC 14543-3 （ World HES ）
