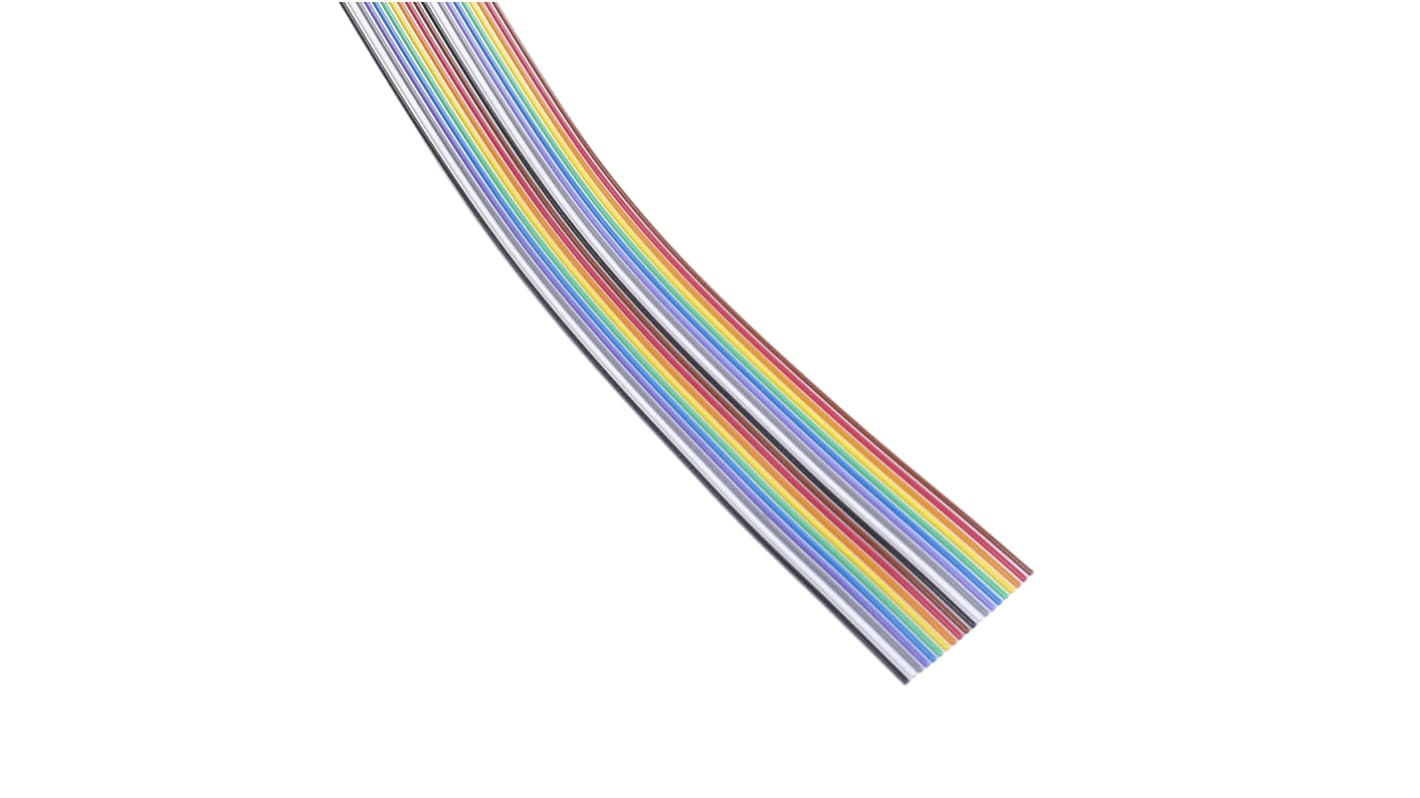

3M 1.27 mm间距 绞合 彩色 扁平电缆, 28 AWG 20, 3302系列, 30.48 m长
- RS 库存编号:
- 105-5310
- Distrelec 货号:
- 301-09-997
- 制造商零件编号:
- 3302-20 100FT
- 制造商:
- 3M
暂时缺货
- RS 库存编号:
- 105-5310
- Distrelec 货号:
- 301-09-997
- 制造商零件编号:
- 3302-20 100FT
- 制造商:
- 3M
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | 3M | |
| 产品类型 | 扁平电缆 | |
| 电缆类型 | 绞合 | |
| 节距 | 1.27mm | |
| 电压 | 300V | |
| 屏蔽/无屏蔽 | 未屏蔽 | |
| 美国线规 | 28AWG | |
| 导线数 | 20 | |
| 系列 | 3302 | |
| 护套材料 | 聚氯乙烯 | |
| 导线类型 | 绞合 | |
| 电缆长度 | 30.48m | |
| 标准/认证 | UL | |
| Hi-Flex | 否 | |
| 护套颜色 | 彩色 | |
| 防火性能 | VW-1 | |
| 导体材料 | 锡铜线 | |
| 最高工作温度 | 105°C | |
| 线芯绞距 | 7 | |
| 最低工作温度 | -20°C | |
| 选择全部 | ||
|---|---|---|
品牌 3M | ||
产品类型 扁平电缆 | ||
电缆类型 绞合 | ||
节距 1.27mm | ||
电压 300V | ||
屏蔽/无屏蔽 未屏蔽 | ||
美国线规 28AWG | ||
导线数 20 | ||
系列 3302 | ||
护套材料 聚氯乙烯 | ||
导线类型 绞合 | ||
电缆长度 30.48m | ||
标准/认证 UL | ||
Hi-Flex 否 | ||
护套颜色 彩色 | ||
防火性能 VW-1 | ||
导体材料 锡铜线 | ||
最高工作温度 105°C | ||
线芯绞距 7 | ||
最低工作温度 -20°C | ||
- COO (Country of Origin):
- US
3M 3302系列扁平电缆,电缆长 30.48 m,20 根导线 - 3302-20 100FT
这款扁平电缆提供紧凑型多导线连接,适用于工业环境中的电子和控制布线。它采用非屏蔽带状设计,可在需要紧密导线间距和清晰标识的组件中简化布线和端接。该电缆适用于需要灵活的颜色编码导线以进行有序的布线的装置。
特性和优点：
• 20 导线可实现密集的多信号布线
• 1.27 mm 节距支持精细节距连接器啮合
• 28AWG绞合导线可提高柔性能
• 镀锡铜可减少腐蚀并确保导电性
• PVC多色护套有助于快速识别导线
• 额定电压为 300 V 和 VW-1,确保电气安全性和阻燃性
• 1.27 mm 节距支持精细节距连接器啮合
• 28AWG绞合导线可提高柔性能
• 镀锡铜可减少腐蚀并确保导电性
• PVC多色护套有助于快速识别导线
• 额定电压为 300 V 和 VW-1,确保电气安全性和阻燃性
应用
• 适用于在控制面板中连接 IDC 针座
• 适用于自动化设备的内部布线
• 与测试和测量架中的带状连接器配合使用
• 可用于机械组件中的信号线束
• 适用于需要颜色编码的散装布线
• 适用于自动化设备的内部布线
• 与测试和测量架中的带状连接器配合使用
• 可用于机械组件中的信号线束
• 适用于需要颜色编码的散装布线
其能在什么温度范围内运行？
它的工作温度范围为-20°C至105°C,可在中等温度的内部外壳和较低的环境条件下使用。
如何实现重复布线的灵活性?
每根导线为7股绞合芯,与实心电线相比,可增强弯曲耐久性。
这款电缆是否以适合长距离使用的形式提供?
该产品提供连续 30.48 m 长度,可支持扩展式线束和散装安装。
这款电缆是否符合公认的安全标准?
它符合UL标准,并具有VW-1防火性能,适用于电气应用。
Approvals
UL、CSA 认证
Warning
不能将这些电缆用作电源线，或者用作将设备直接连接至主电源的电缆。
