小计（1 包，共 100 件）*
¥26.90
(不含税)
¥30.40
(含税)
有库存
- 1,000 件可立即发货
- 另外 10,900 件将从其他地点发货
- 另外 3,400 件在 2026年7月03日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 100 + | RMB0.269 | RMB26.90 |
* 参考价格
- RS 库存编号:
- 433-012
- 制造商:
- RS PRO
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | RS PRO | |
| 产品类型 | 圆形端子 | |
| 绝缘 | 非绝缘 | |
| 内环直径 | 5.3mm | |
| 外环直径 | 8mm | |
| 最大电线尺寸 AWG | 16AWG | |
| 最小电线尺寸 AWG | 22AWG | |
| 总体长度 | 21mm | |
| 螺栓尺寸 | M5 | |
| 触点电镀 | 锡 | |
| 触点材料 | 铜 | |
| 厚度 | 0.8mm | |
| 标准/认证 | ANSI/ESD S20.20:2021 Electrostatic Control Standard, RoHS | |
| 最高工作温度 | 150°C | |
| 最大电线尺寸 mm² | 1.5mm² | |
| 最小电线尺寸 mm² | 0.35mm² | |
| 选择全部 | ||
|---|---|---|
品牌 RS PRO | ||
产品类型 圆形端子 | ||
绝缘 非绝缘 | ||
内环直径 5.3mm | ||
外环直径 8mm | ||
最大电线尺寸 AWG 16AWG | ||
最小电线尺寸 AWG 22AWG | ||
总体长度 21mm | ||
螺栓尺寸 M5 | ||
触点电镀 锡 | ||
触点材料 铜 | ||
厚度 0.8mm | ||
标准/认证 ANSI/ESD S20.20:2021 Electrostatic Control Standard, RoHS | ||
最高工作温度 150°C | ||
最大电线尺寸 mm² 1.5mm² | ||
最小电线尺寸 mm² 0.35mm² | ||
- COO (Country of Origin):
- TW

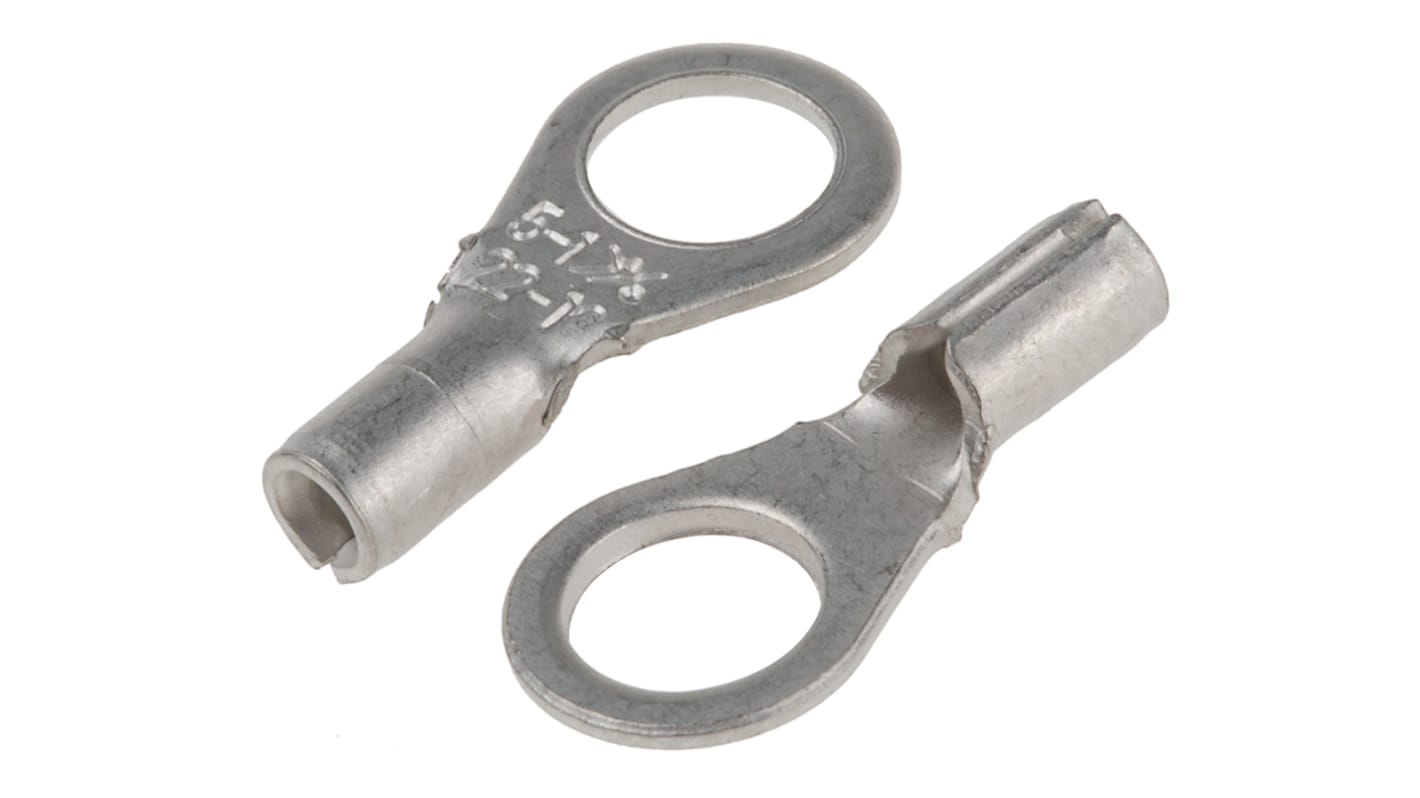

RS PRO 非绝缘压接圆形端子
RS PRO 高质量经济型环形压接端子,也称为环形连接器或电缆接线片。环形压接端子用于将电缆或电线连接到电气组件(如电池端子)上的螺柱或柱子。此环形接线端子由高导电性铜板一体成形,然后涂有镀锡层。此制造工艺可产生封闭式套管端子,带褶焊缝,确保牢固贴合。一旦正确压接到电线或电缆上,此环形端子将提供安全可靠的电气连接。
特性和优点
• 一体式设计，经济耐用
• 封闭式套管确保压接端子牢固贴合电缆
• 螺纹接缝可防止压接端子的套管在施加最大压力时分裂
• 铜主体材料提供高导电性，并且易于压接
• 压接端子上的镀锡层具有耐腐蚀性、增强的强度和 减少摩擦并使焊接更容易
• 漏斗形内部套管，易于插入电线
• 最高工作温度为150°C
应用
非绝缘圆形端子用于不存在因无意触碰而导致连接短路危险的应用。这些压接环形电线连接器广泛用于将电线连接到电气元件的行业。应用包括工业控制系统和工业机器、汽车应用、通信设备、电源和家用电器中的接线。
选择正确的圆形端子尺寸
为您的应用选择合适的环形接线端子时,您应考虑以下因素:
• 您正在使用的电线或电缆线规为mm（公制）或AWG（美国线规）
• 您将要连接环形端子的螺柱尺寸。
• 环形端子的内径
如何压接圆形端子
首先,选择正确尺寸的环形接线端子。剥离电线的端部,并将其切割至与接线端子相同的长度。将电线插入接线端子套管中,直至没有可见的裸线。然后,压接端子即可压接到电线末端。当压接电线端子时,可以使用钳子或棘齿,但为了获得更高质量的压接,最好使用棘齿压接工具。推荐使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接环节为止，以防止部分压接。将环形接线端子的套管插入合适的压接区(按工具上标记的尺寸表示)。压下工具手柄直至棘齿释放。压接环形接线端子可放置在螺柱或柱上,并通过螺母或焊接固定到位。
合适的压接工具
如需合适的棘轮压接工具，请参见库存号 624-1291
板形接线端子
适配 0. 5 mm 2 至 1. 5 mm 2 和 1. 0 mm 2 至 2. 5 mm 2 电缆,有关棘轮操作工具,请参见库存号 252-7658,有关基本钳子操作工具,请参见库存号 534-806
