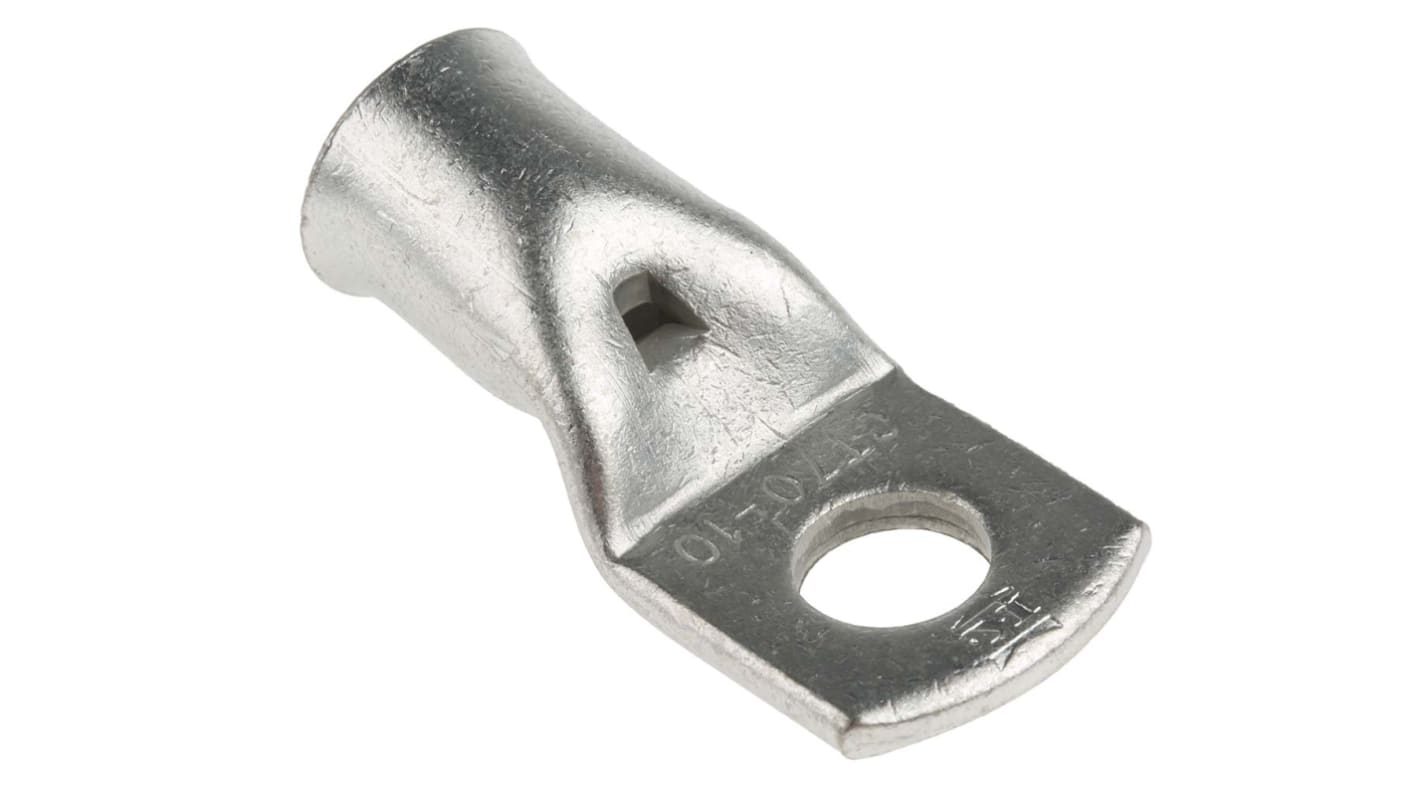

RS PRO 铜管压线鼻子, Φ10.4mm内环, M10螺栓, 70mm²线规

RS PRO 的高品质重型管状压接圆形端子，也称为环形连接器或电缆接线片。重型环形压接端子用于将多股电缆连接到电气元件（如电池端子）上的螺柱或柱子上。这种管状圆形端子由厚壁、重型、高导电性的铜制成，并镀锡。一旦正确压接到电缆上，此圆形端子将提供安全可靠的电气连接。

• 坚固、厚壁的设计
• 封闭的筒体确保压接端子牢固地安装在电缆周围
• 铜体材料具有高导电性，易于压接
• 压接端子上的镀锡层具有抗腐蚀、增加强度、减少摩擦并使其更容易焊接
• 漏斗形内筒，方便插入电线

非绝缘电线端子用于不存在因无意触碰而导致连接短路危险的应用。这些压接环电线连接器广泛用于各种行业，用于将多股电源线连接到更重型应用中的电气元件。应用包括工业控制系统和工业机器中的电缆和接线、汽车应用、通信设备、电源和家用电器。

为您的应用选择合适的圆形端子时，您应该考虑以下几点：

• 您使用的电线或电缆的线规（毫米（公制）或 AWG（美国线规））
• 您将连接圆形端子的螺柱尺寸。
• 圆形端子的内径

首先，选择正确尺寸的圆形端子。剥去电线末端的皮，并将其剪成与端子相同的长度。将电线插入端子筒，确保看不到裸线。然后，使用正确的压接工具将压接端子压接到电缆末端。这些压接工具包括重型棘轮压接工具或液压压接工具。棘轮工具的手柄将保持锁定状态，直到完成整个压接循环，这将防止部分压接。只需将圆形端子筒插入适当的压接部分即可。然后可以将工具手柄挤压在一起，直到棘轮机构允许它们松开。重型液压压接工具在达到完全压接压力时会发出咔嗒声，这也确保压接循环完成。现在可以将压接的圆形端子放在螺柱或柱子上，并用螺母或焊接固定到位。

重型手持压接工具（库存号 445-611）
液压压接工具（库存号 445-885）和模具组（库存号 454-873）
