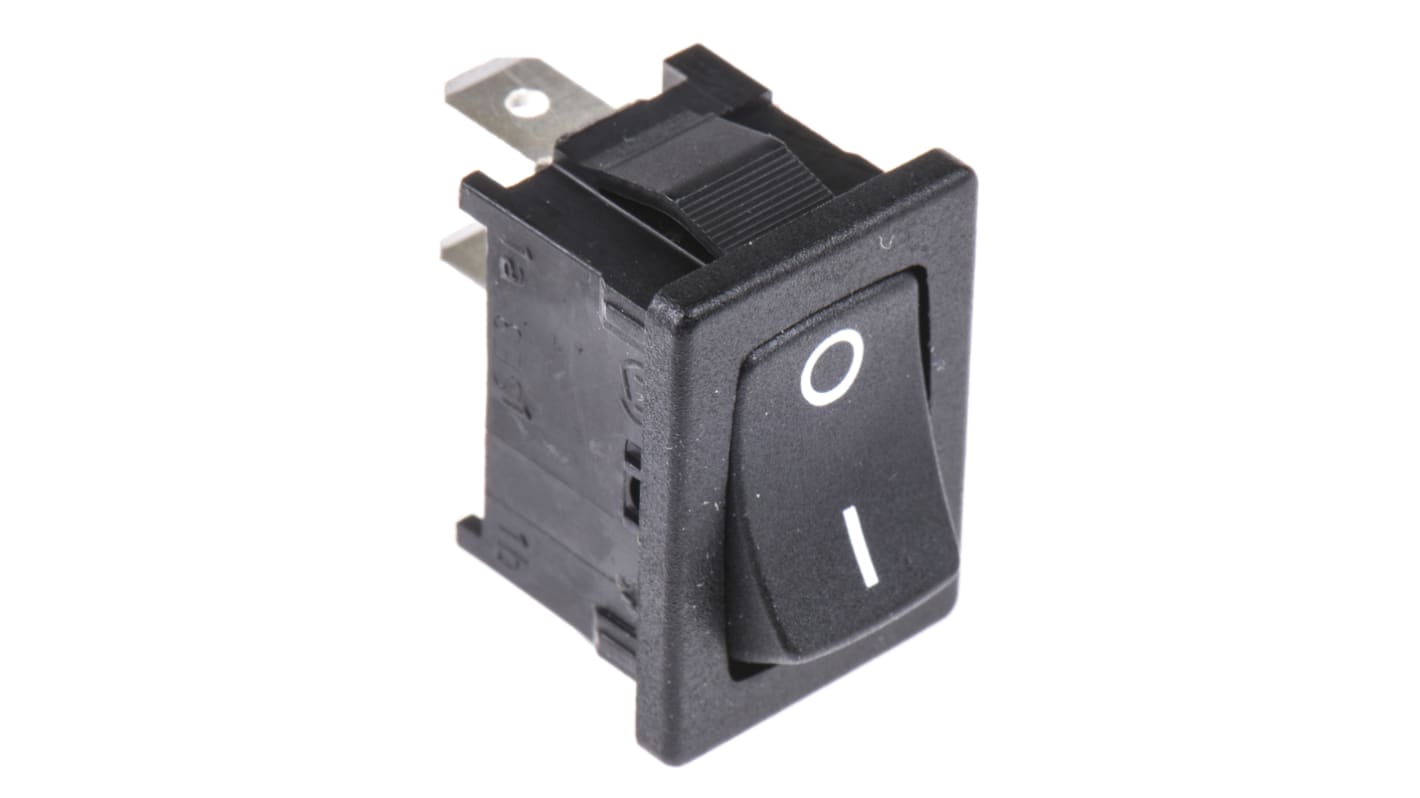

Marquardt 摇臂开关, 黑色 开 - 无 - 关, 单刀单掷, 面板安装, 开 - 关操作, IP40

查看所有船型开关
暂时缺货
RS 库存编号:
133-6366
Distrelec 货号:
135-03-679
制造商零件编号:
1801.1146
制造商:
Marquardt
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Marquardt

产品类型

摇臂开关

触点配置

单刀单掷

图例

开（符号）, 关（符号）

开关操作

开 - 关

外壳材料

聚酰胺

面板切口尺寸

19.4 x 12.9 mm

开关触点电流

10 A

照明

否

系列

1800

执行器颜色

黑色

安装类型

面板

接端类型

快速连接

IP 防护等级

IP40

执行器样式

矩形

触点交流电压

250V 交流

触点直流电压

28V dc

最低工作温度

-25°C

开关配置

开 - 无 - 关

最高工作温度

100°C

标准/认证

VDE, UL, RoHS, CSA, CE, BS

Marquardt 1800 系列摇臂开关


Marquardt 1800 系列单极和双极摇臂开关。 长寿命 1800 摇臂开关适用于 II 类电器，并且提供多种样式，包括非照明、完全照明红色、琥珀色或绿色 230V 交流氖光执行器、黑色或白色主体和摇臂开关执行器上的多种耐磨图例。

1800 摇臂开关具有银触点，带单极常开、单刀单掷、单刀双掷、DPNO、双刀单掷或双刀双掷切换格式，包括 2 位或 3 位切换、接通-断开、中间断开和转换开关，带闭锁或瞬时作用触点。 摇臂开关主体具有无光泽丝抛光表面，扣入安装到面板切口，面板厚度介于 0.75 和 3mm 之间，开关外壳上的固定肋片可确保紧紧固定。

透明 PVC 盖可防止灰尘和水进入 1800 系列摇臂开关，以为摇臂开关执行器提供 IP64 等级。

高电流额定值，高达 12A

高浪涌电流（电容性）可达 50A，库存号为 741-0855 和 607-7365 高达 70A

触点距离 ≥3mm（触点距离为 3mm 的 3 位转换中心断开型除外 <）

触点电阻 <100MΩ

绝缘电阻 >100MΩ

通过印刷电路板接线端子、焊片或 4.8mm Faston/快速连接式接线端子进行电气连接

UL 94 V-2 易燃性等级

Marquardt 摇臂开关


Note

防溅 PVC 盖，适合与提供的单极和双极开关一起使用，请分别参见库存号 133-6287 和 134-0400。
库存号 607-7343 配有防尘盖。
提供单极和双极白色主体类型，请分别参见库存号 741-0918 和 741-0864。
瞬时型将瞬间状态显示在括号内，例如（接通）- 断开 -（接通）。
所述的额定电流和预期寿命数据是标称值。有关更多额定值的信息，请参见数据表。

Approvals

UL; CSA; ENEC
