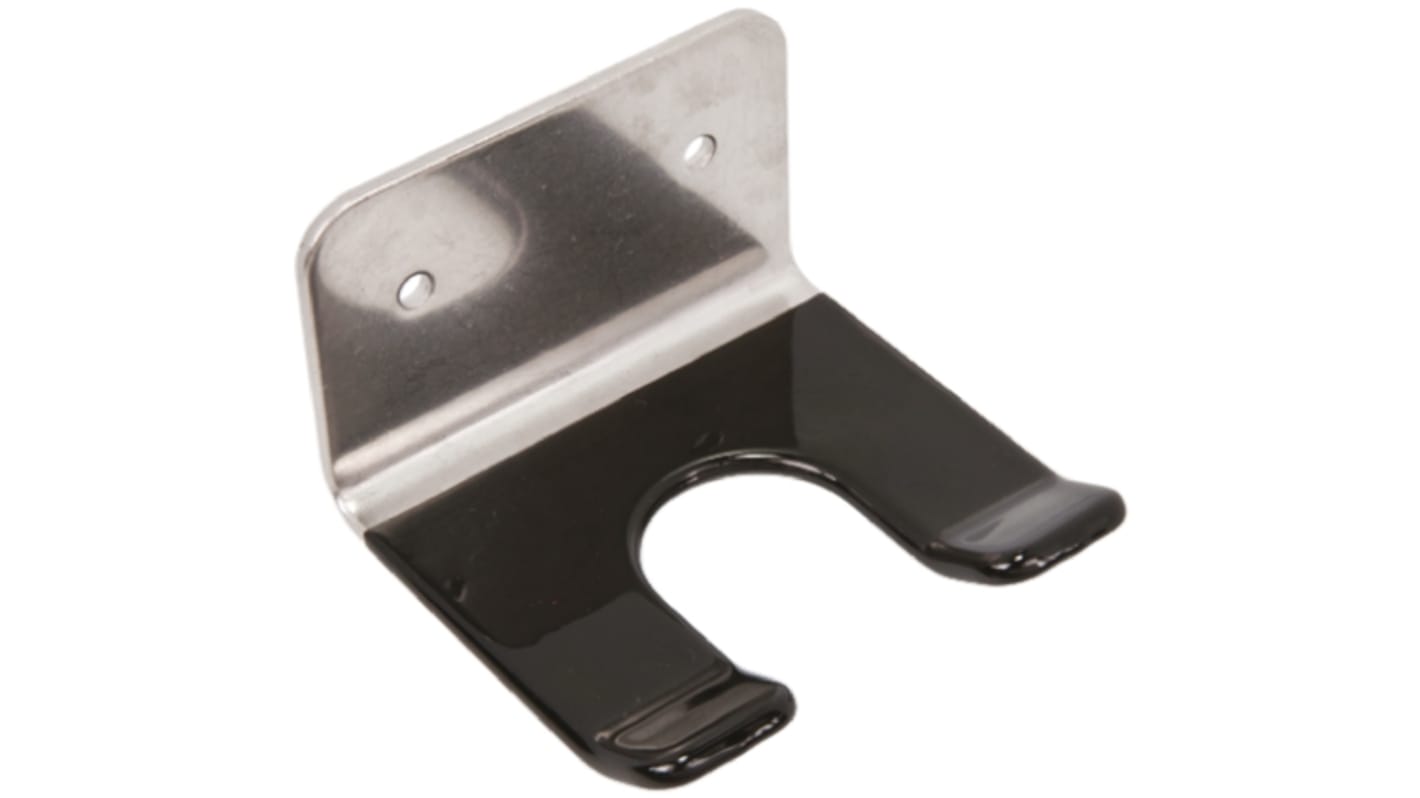

Allen Bradley Guardmaster 安装支架, 使能开关配件

手动把手类型的启动设备。 橡胶底座下面是触发开关，440J 启动设备有 2 个 3 位开关。 当执行器在中间位置（部分凹陷）时，触点是关闭的。 当执行器在休息（释放）位置和完全压制位置时，触点是打开的。 触点在从完全压制位置转换成释放位置时仍是打开的。 440J 符合 IEC 60947-5-8:2006 的要求，它描述了 3 位启动设备的性能和设计要求。 带有常开触点的模型通常被用作一个微动或重置功能。 当触发开关在中间位置的时候，安全系统设计必须只允许使用微动或重置功能。

2 个常闭直接打开作用
操作力；位置 2：大约 15 N，位置 3：最大 50 N
直接打开作用力；90 N
最大操作频率；每小时 1200 次操作

包括基板。 如果全部是开关触点操作，则需要使用固定支架 440J-A00N。 可增加其他附件支架来实现各种布置。 440J-A01N 直角支架支持 440K-A11238 （标准执行器），它和标准的 Trojan 6 或 Trojan T15 以及和 GD2 互锁一起使用的 440G-A27011（GD2 执行器）一起使用。 带有 2 颗额外的螺钉，直角支架可以安装到 440J 启动开关上，用于水平安装。 也可以安装一个执行器，在没有 440J-A01N 支架时用于垂直使用。 安装板 440J-A02N 有多个预钻孔和螺纹孔，便于安装单个 440K-MT (MT-GD2) 或 440K-T (Trojan) 互锁。 角落里的 4 个额外通孔允许把板安装在一个扁平表面上。 440J-A03N 附件安装在启动开关基板上，它有 2 组孔以容纳 2 个标准执行器或是 2 个 GD2 执行器。 这种布置用于连接 440K-A04N 附件。 U 型 440J-A04N 可以容纳 2 个互锁：440K-MT 或者 440K-T。 使用带有双执行器的 440J-A03N 板，一共 8 个触点，每个开关上有 4 个，可以用于安全和控制系统。

启动开关
