Schneider Electric TPRBC 总线耦合器 DIN 导轨 输入/输出模块 输入/输出模块, 24 V, 2输入, 1输出 TPRAN系列
- RS 库存编号:
- 204-8284
- 制造商零件编号:
- TPRAN2X1
- 制造商:
- Schneider Electric
小计（1 件）*
¥2,681.79
(不含税)
¥3,030.42
(含税)
暂时缺货
- 在 2026年3月26日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB2,681.79 |
* 参考价格
- RS 库存编号:
- 204-8284
- 制造商零件编号:
- TPRAN2X1
- 制造商:
- Schneider Electric
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schneider Electric | |
| 产品类型 | 输入/输出模块 | |
| 系列 | TPRAN | |
| 子类型 | 输入/输出模块 | |
| 安装类型 | DIN 导轨 | |
| 使用于 | TPRBC 总线耦合器 | |
| 电源电压 | 24 V | |
| 输入数目 | 2 | |
| 输出数目 | 1 | |
| 额定功率 | 0.5W | |
| 接端类型 | 弹簧接线端子 | |
| 危险区认证 | 否 | |
| 标准/认证 | UL, CSA | |
| 更美好的世界产品 | 是 | |
| 选择全部 | ||
|---|---|---|
品牌 Schneider Electric | ||
产品类型 输入/输出模块 | ||
系列 TPRAN | ||
子类型 输入/输出模块 | ||
安装类型 DIN 导轨 | ||
使用于 TPRBC 总线耦合器 | ||
电源电压 24 V | ||
输入数目 2 | ||
输出数目 1 | ||
额定功率 0.5W | ||
接端类型 弹簧接线端子 | ||
危险区认证 否 | ||
标准/认证 UL, CSA | ||
更美好的世界产品 是 | ||

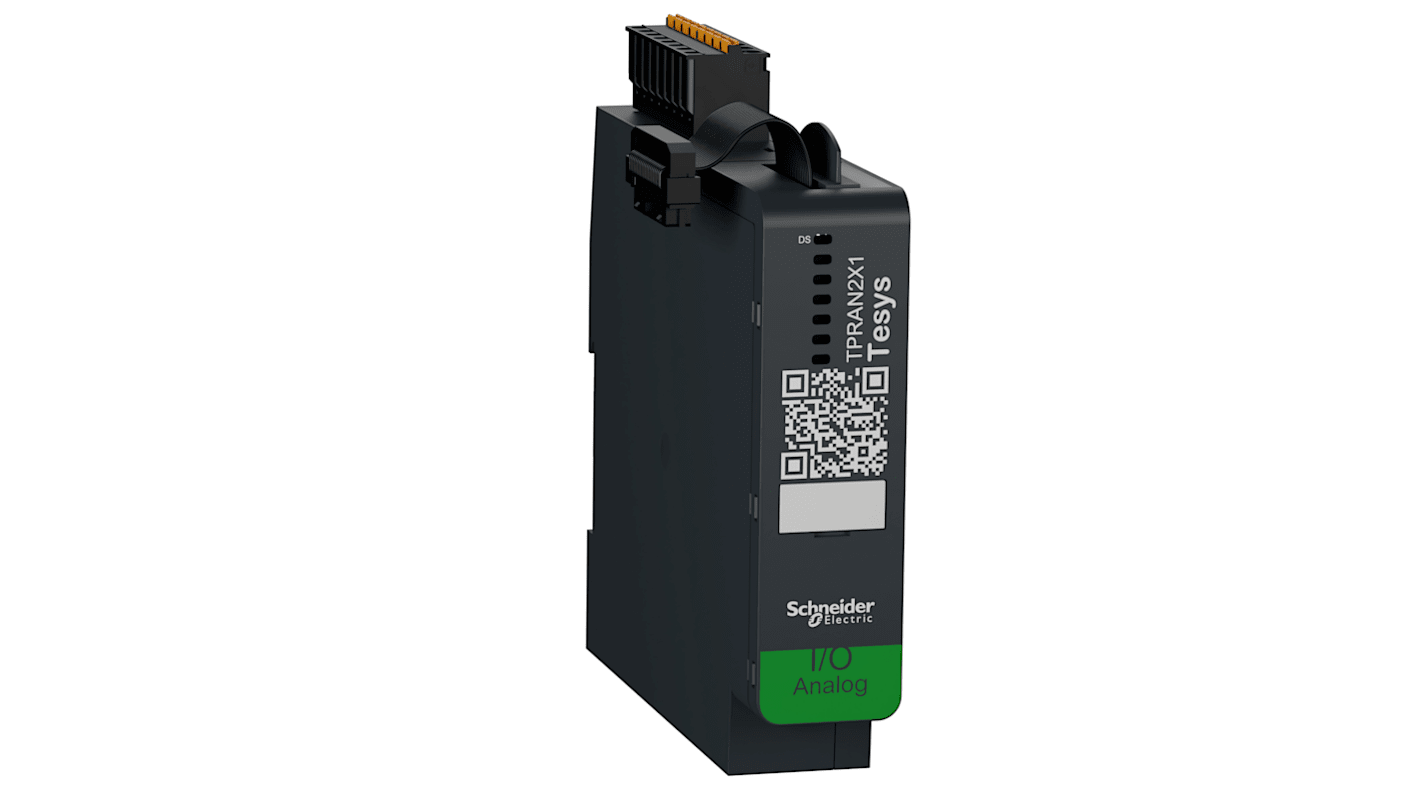

Schneider Electric TeSys Island 模拟量 IO 模块 - TPRAN2X1
该模拟 IO 模块是Schneider 电子TeSys Island 系列的一部分，该模块的创建和设计旨在通过 2 个模拟输入和 1 个模拟输出为 TeSys Island 系统提供高级控制功能。TPRAN2X1 仅在连接到 TPRBC 总线耦合器时才可运行。该模块的功能是通过 2 个模拟输入测量电压、电流和温度，并通过 1 个可配置模拟输出驱动电压/电流。
特性和优点
• 与 TPRBC 总线耦合器兼容
• 模拟输入数量为 2，其中与公共点隔离
• 模拟输入分辨率为 15 位 + 符号满量程
• 模拟输出数量为 1，其中与公共点隔离
• 模拟输出分辨率为 12 位 4...20 mA 满量程、12 位 0...20 mA 满量程、12 位 0...10 V 满量程和 11 位 + 符号 - 10...10 V 满量程
• 1 个 LED 用于本地信号传输，以指示设备状态 - 使用绿色或红色 LED 指示
• 电流消耗为 160 mA，功耗为 0.5 W（最大）
• 尺寸 - 宽 25mm x 深 118mm x 深 114mm
探索 TeSys Island
这一概念致力于控制和监控机器和流程，每个 TeSys Island 产品都在电气控制面板内切换、保护和管理高达 80A (AC3) 的电机和电气负载方面发挥着重要作用。
• 出色的数字负载管理解决方案，使您的机器和流程更加智能和可靠
• TeSys Island 提供完全数字化和面向对象的负载管理系统，并且是符合工业 4.0 的数据提供商
• 通过使用和安装 TeSys Island，用户可以缩短产品上市时间，并使 OEM 能够在工业 4.0 之旅中更快地前进
• 通过 TeSys Island 方法，用户将能够简化应用和系统配置的功能，并减少工程任务的数量
• TeSys Island 可以加快机器工程和安装阶段
• TeSys Island 概念还可以轻松集成到第三方自动化系统中，支持多种现场总线，如 EtherNet/IP、Modbus TCP、PROFINET 和 PROFIBUS
• 为用户提供对所有相关负载数据的访问，以进行高级系统诊断
详细信息
• 管理高达 80 A (AC-3)/37 kW/40 hp 的电机电气负载
• 通过总线耦合器实现现场总线连接，适用于以太网/IP、Modbus TCP、PROFINET 或 PROFIBUS
• 提供相关负载数据，如电流、功率、能量和高级诊断数据
• TeSys Island avatar 对象和专用配置和维护工具简化了工程和调试
• 用户可以在 1 个岛上安装多达 20 个模块，这些模块安装在 DIN 导轨上（最长 112cm）
• 由于通过现场总线实现了完全连接，因此无需控制或辅助接线
• 由于所有调整和设置都已数字化，因此无需使用机械刻度盘或拨码开关
• 参考数量有限，包括 5 种起动器尺寸、数字和模拟 I/O 以及电压测量模块
• 嵌入式网络安全（Achilles Level 2）
• 提供 SIL 起动器，旨在集成到功能安全系统中符合 IEC 61508、IEC 62061 和 ISO 13849-1 标准，包括 TUV 认证（Stop 0 和 1，接线类别 1 至 2，适用于 PL c、d 和 SIL 2 级
• 完全符合国际标准（IEC / UL / CSA 61010、IEC / UL / CSA 60947、GB/T14018）
• 请参阅技术参考资料了解更多信息
