STWIN.box - SensorTile 无线工业节点开发套件

STWIN.box (STEVAL-STWINBX1) 是开发套件和参考设计,可简化 IoT 环境中的高级工业感应应用的原型设计和测试,如状态监控和预测维护。

它是原始 STWIN 套件 (STEVAL-STWINKT1B) 的演变,在测量振动时具有更高的机械精确度、增强的坚固性、更新的 BoM,以反映最新和同类最佳的 MCU 和工业传感器,以及易于使用的外部附加器接口。

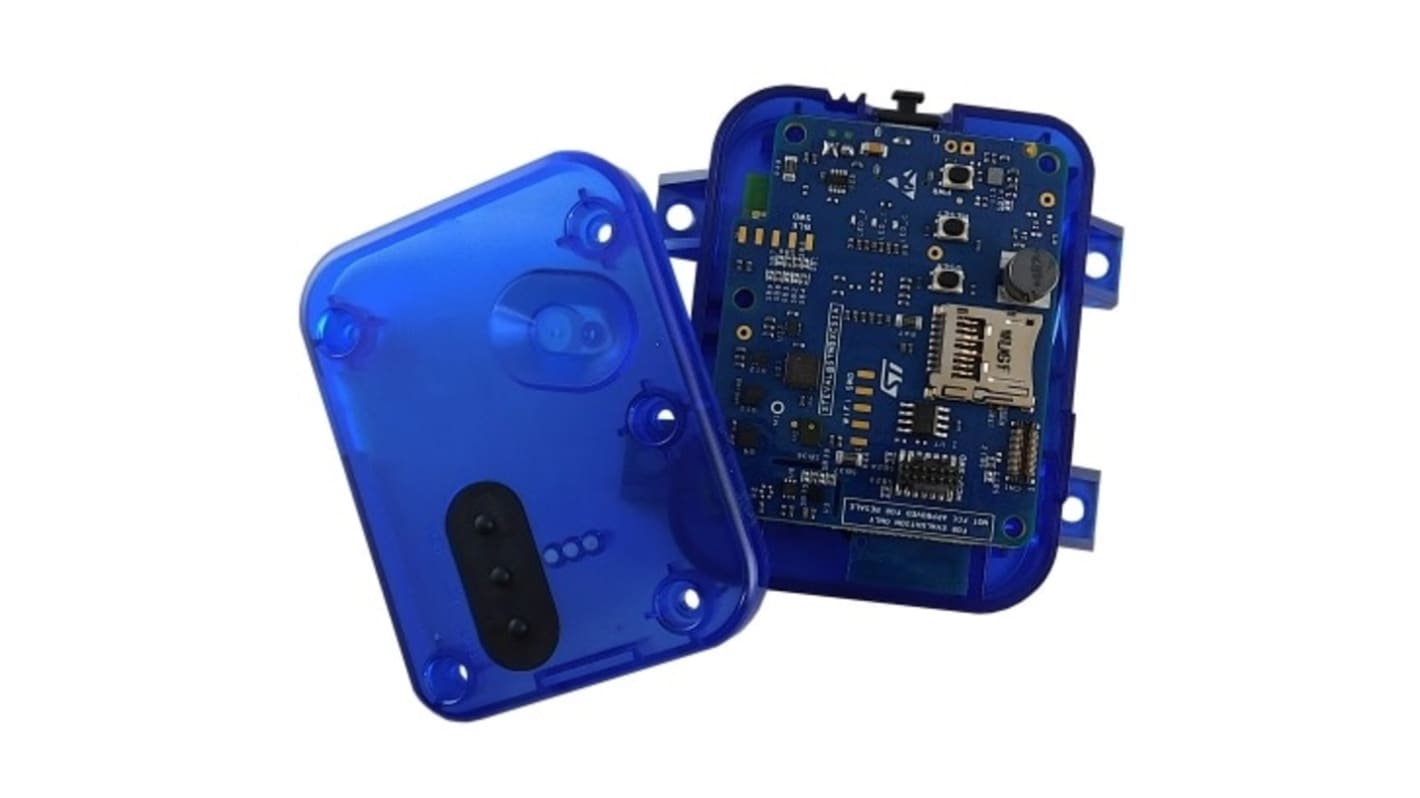

STWIN.box 套件包含 STWIN.box 核心系统、480mAh LiPo 电池、用于 ST-LINK 调试器的适配器、塑料箱、用于 DIL 24 传感器的适配器板和柔性电缆。

许多板载工业级传感器和超低功率 MCU 可实现以下应用:超低功率、9 DoF 运动感应、宽带宽振动分析、音频和超声波声学检验、非常精确的本地温度和环境监控。

源代码中提供了一套丰富的软件包。优化的固件库和完整的伴侣云应用程序有助于加快设计周期,以开发端到端解决方案。

该套件支持各种连接选项,包括内置 RS485 收发器、BLE、Wi-Fi 和 NFC。

STWIN.box 还包括 34 引脚扩展连接器,用于与 STM32 系列相关的小型外形子板,如 STEVAL-C34KAT1 振动表和温度传感器扩展板。

STWIN.box 适用于使用 ST 软件和第三方软件的工业 IoT 应用的现场测试、演示和 PoC。

主要特性

多感应无线平台,用于振动监控和超声波检测

围绕 STWIN.box 核心系统板构建,具有处理、感应、连接和扩展功能

超低功率 Arm® Cortex®-M33,带 FPU 和 160 MHz 的 TrustZone,2048 k 字节闪存 (STM32U585AI)

MicroSD 卡插槽,用于独立数据记录应用

板载 Bluetooth® 低能耗 v5.0 无线技术 (BlueNRG-M2)、Wi-Fi (EMW3080) 和 NFC (ST25DV04K)

通过 STSAFE-A110 实施验证和品牌保护安全解决方案选项

广泛的工业 IoT 传感器:

超宽带宽(高达 6 kHz)、低噪声、3 轴数字振动传感器 (IIS3DWB)
3D 加速表 + 3D Gyro iNEMO 静态测量装置 (ISM330DHCX),带机器学习内核
高性能超低功率 3 轴加速表,用于工业应用 (IIS2DLPC)
超低功率 3 轴磁力计 (IIS2MDC)
高精度、高分辨率、低功率、2 轴数字倾斜计,带嵌入式机器学习内核 (IIS2ICLX)
双全刻度、1.26 bar 和 4 bar 绝对数字输出气压计,采用全模制封装 (ILPS22QS)
低电压、超低功率、0.5°C 精确度 I2C/SMBus 3.0 温度传感器 (STTS22H)
工业等级数字 MEMS 麦克风 (IMP34DT05)
模拟 MEMS 麦克风,频率响应高达 80 kHz (IMP23ABSU)

可通过 34 引脚 FPC 连接器扩展

选择全部	属性	值
	品牌	STMicroelectronics
	传感器技术	加速表传感器
	功能完备的设备	STEVALSTWINBX1
	适用于	FP-SNSDATALOG2
	套件分类	评估套件
	套件名称	STWIN.box

	选择全部
	品牌 STMicroelectronics
	传感器技术加速表传感器
	功能完备的设备 STEVALSTWINBX1
	适用于 FP-SNSDATALOG2
	套件分类评估套件
	套件名称 STWIN.box

STMicroelectronics STWIN.box 评估套件, 加速表传感器, STEVALSTWINBX1芯片, 用于FP-SNSDATALOG2
