Molex, 47948-0001 SMT天线, 支持WiFi, 蓝牙（BLE）, 3.7 dBi增益, 47948系列
- RS 库存编号:
- 759-5325
- Distrelec 货号:
- 303-64-563
- 制造商零件编号:
- 47948-0001
- 制造商:
- Molex
可享批量折扣
小计（1 件）*
¥11.04
(不含税)
¥12.48
(含税)
有库存
- 另外 10 件在 2026年2月09日 发货
- 另外 1,786 件在 2026年2月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 449 | RMB11.04 |
| 450 - 899 | RMB10.80 |
| 900 + | RMB10.59 |
* 参考价格
- RS 库存编号:
- 759-5325
- Distrelec 货号:
- 303-64-563
- 制造商零件编号:
- 47948-0001
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 射频协议 | WiFi, 蓝牙（BLE） | |
| 产品类型 | SMT天线 | |
| 带宽 | 83.5MHz | |
| 最小频率 | 2.4GHz | |
| 最高工作温度 | 85°C | |
| 增益 | 3.7dBi | |
| 最低工作温度 | 30°C | |
| 最大频率 | 2.48GHz | |
| 系列 | 47948 | |
| 天线安装类型 | 表面 | |
| 标准/认证 | RoHS | |
| 频段数 | 1 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
射频协议 WiFi, 蓝牙（BLE） | ||
产品类型 SMT天线 | ||
带宽 83.5MHz | ||
最小频率 2.4GHz | ||
最高工作温度 85°C | ||
增益 3.7dBi | ||
最低工作温度 30°C | ||
最大频率 2.48GHz | ||
系列 47948 | ||
天线安装类型 表面 | ||
标准/认证 RoHS | ||
频段数 1 | ||
- COO (Country of Origin):
- CN

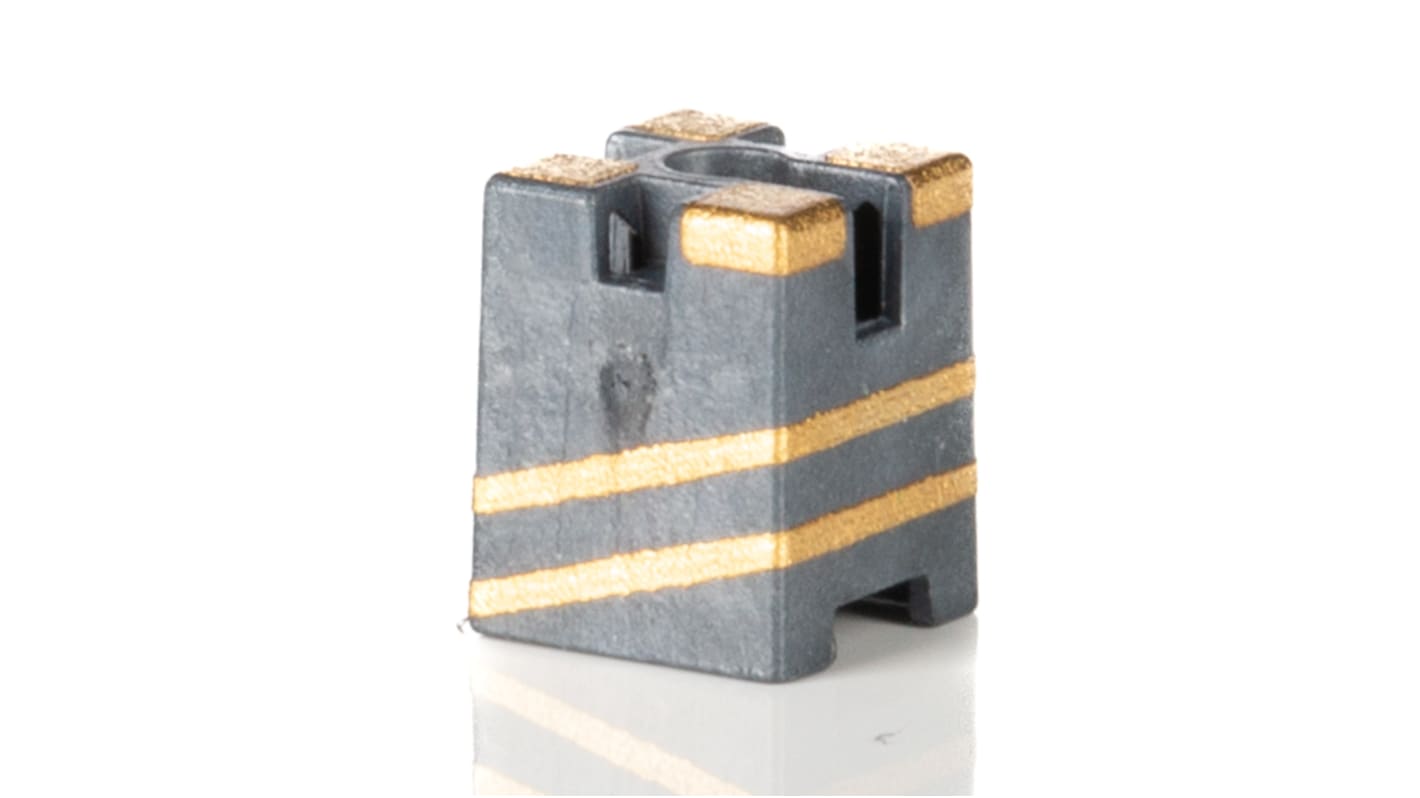

Molex SMT 天线，2.4 GHz 频率，4 mm 高度 - 47948 系列 - 47948-0001
在印刷电路板设计中使用这款 Molex SMT 天线，为电子产品添加蓝牙和 WiFi 连接。总效率为 70%，在同尺寸产品中非常节能。2.4 GHz WiFi 频率信号通常可穿行 46 m，支持室内稳定的连接。这类天线通常用于小型电子设备，如平板电脑或蓝牙耳机。
特性和优点
• 结构紧凑，尺寸为 4（高）x 3（宽）x 3 mm（长），可在 PCB 应用中节省宝贵的空间
• -30°C 至 +80°C 的宽工作温度范围，用于恶劣条件
应用
• 电信系统
• 消费电子产品
• 远程医疗行业
如何将此天线连接到印刷电路板？
要将此产品连接到 PCB，您需要将底部的四个 SMD 垫焊接到板上。
