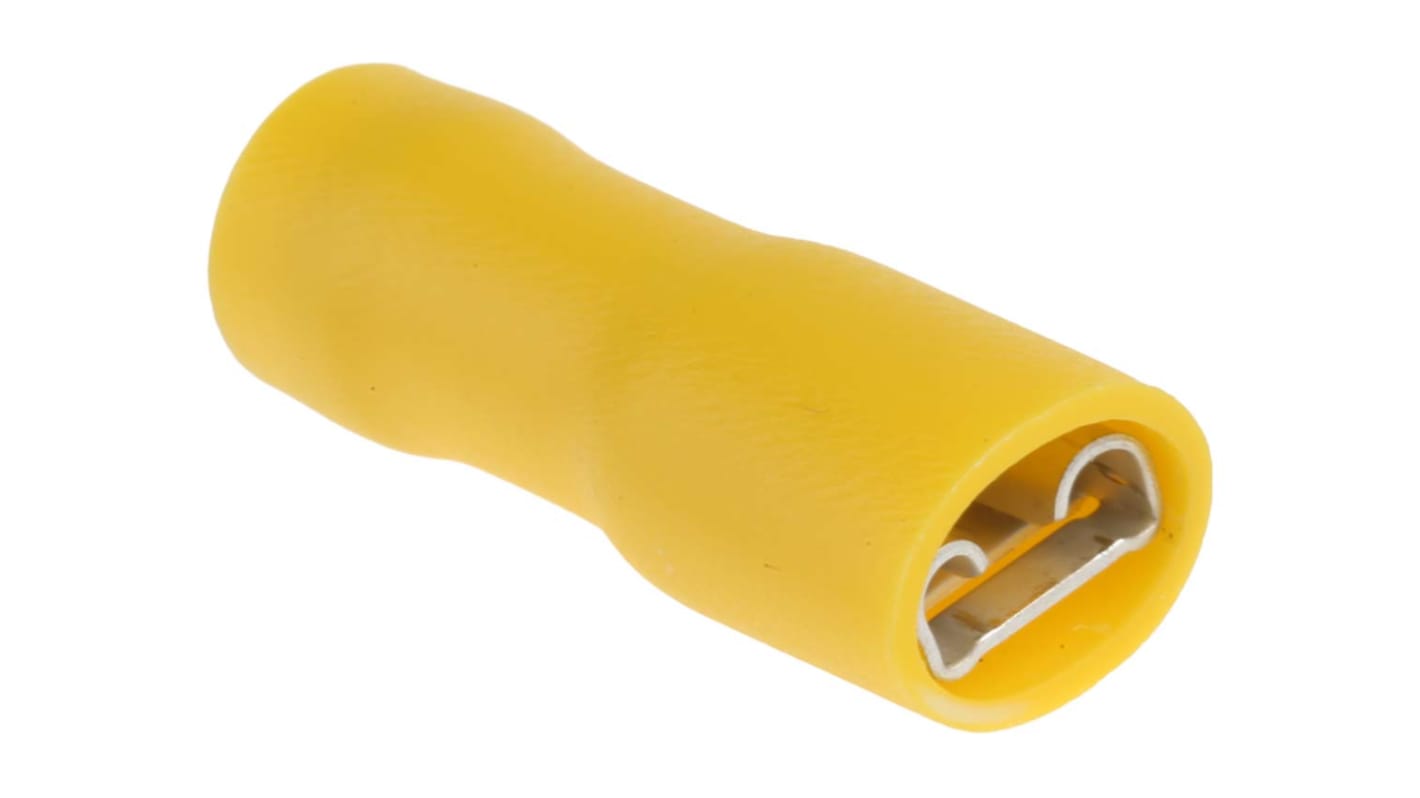

RS PRO 绝缘双层压接端子母座, 6.35 x 0.8mm接片, 线规4mm²至6mm², 黄色, 乙烯基绝缘, 镀锡黄铜，铜触点

RS PRO 的高品质全绝缘压接插座端子有时也称为母快速断开装置。母压接插座是一种电线连接器，当与公插片连接器（或公快速断开装置）配合使用时，可在两根电线之间提供快速可靠的互连。连接器主体由镀锡黄铜制成，并具有额外的内部铜套。该铜套可增强筒体并提供坚固安全的压接。该套管还可保护电线免受应力和高振动。此母插座的主要特点是绝缘层覆盖了连接器主体的整个长度。这种绝缘层可提供防电击保护，并在配合使用时充当“微型”外壳以保护连接免受灰尘、油脂、液体和其他污染物的侵害。

使用适当的工具将母连接器或插座压接到绞合电线的末端，无需焊接。另一根电线上的公接头或刀片连接器只需插入插座末端的开口即可形成安全可靠的电气连接。

• 提供快速简便的连接和断开连接
• 完全绝缘，防止触电和裸露导线短路。还为电气连接提供保护
• 双压接设计，带有内部铜套，可增加强度和坚固的压接接头
• 镀锡，具有抗腐蚀、增加强度和出色的导电性
• 颜色编码绝缘层，可轻松识别端子尺寸
• 漏斗状绝缘设计可轻松插入电线

• 工业控制系统
• 工业机械
• 汽车应用
• 通信设备
• 电源
• HVAC
• 家用电器，包括洗碗机、洗衣机和烘干机

在为您的应用选择合适的端子时，您应考虑以下几点：

您使用的线径“mm”（公制）或“AWG”（美国线规）

您将连接圆形端子的接片尺寸。插座的宽度必须与其匹配的接片的宽度相匹配，反之亦然。宽度通常以英寸为单位的系列名称显示，最常见的是 .110 (2.8mm)、.187(4.8mm)、.205(5.2mm)、.250 (6.3mm)、.375 (9.5mm)。接片的厚度也可能不同，通常为 0.51 或 0.81mm

剥去电线末端的皮，并将其剪成与端子相同的长度。将剥去皮的一端插入套管中，确保看不到裸线。然后连接器就可以压接到电线末端了。可以使用钳子或棘轮工具，但为了获得更好的压接质量，最好使用棘轮压接工具。最好使用棘轮压接工具，因为手柄将保持锁定状态，直到完成整个压接循环，从而防止部分压接。将插座端子的套管插入适当的压接部分（由工具上标记的尺寸表示）。挤压工具手柄，直到棘轮松开。压接的插座端子现在可以与公端子对接，以形成牢固的电气连接。

UL Listed

如需合适的压接工具，请参见库存号 125-1964

UL (E125401)
