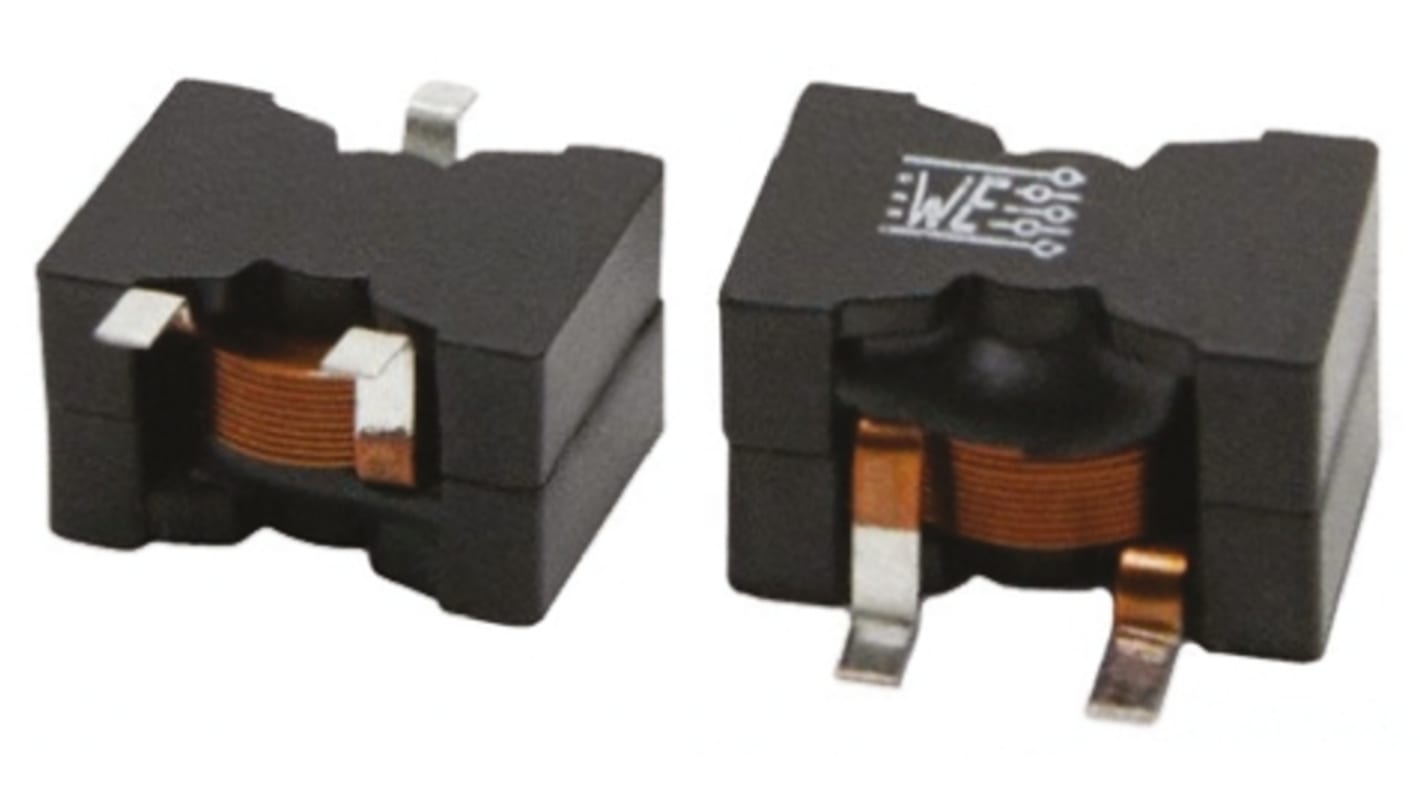

Wurth Elektronik 2818 贴片电感, 22 μH, 30 A, 锰锌铁氧体芯材, 2.4 mΩ, 是 ±15 %, WE-HCF系列, 扁平电线绕组
- RS 库存编号:
- 163-5517
- 制造商零件编号:
- 7443642200
- 制造商:
- Wurth Elektronik
可享批量折扣
小计（1 托盘，共 30 件）*
¥1,514.25
(不含税)
¥1,711.11
(含税)
有库存
- 600 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tray* |
|---|---|---|
| 30 - 120 | RMB50.475 | RMB1,514.25 |
| 150 + | RMB45.428 | RMB1,362.84 |
* 参考价格
- RS 库存编号:
- 163-5517
- 制造商零件编号:
- 7443642200
- 制造商:
- Wurth Elektronik
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Wurth Elektronik | |
| 产品类型 | 贴片电感 | |
| 电感值 | 22 μH | |
| 最大直流电流 | 30A | |
| 封装/外壳 | 2818 | |
| 长度 | 28.5mm | |
| 包装 | 托盘 | |
| 汽车标准 | AEC-Q200 | |
| 屏蔽 | 是 | |
| 最低工作温度 | -40°C | |
| 引脚数目 | 3 | |
| 最大直流电阻值 | 2.4mΩ | |
| 电感容差 | ±15 % | |
| 系列 | WE-HCF | |
| 最高工作温度 | 125°C | |
| 芯材 | 锰锌铁氧体 | |
| 标准/认证 | IEC 62024-2-2020, RoHS | |
| 端接 | 表面安装 | |
| 深度 | 19.5mm | |
| 高度 | 18.5mm | |
| 最大自谐振频率 | 9MHz | |
| 模制 | 否 | |
| 电感器结构 | 扁平电线绕组 | |
| 选择全部 | ||
|---|---|---|
品牌 Wurth Elektronik | ||
产品类型 贴片电感 | ||
电感值 22 μH | ||
最大直流电流 30A | ||
封装/外壳 2818 | ||
长度 28.5mm | ||
包装 托盘 | ||
汽车标准 AEC-Q200 | ||
屏蔽 是 | ||
最低工作温度 -40°C | ||
引脚数目 3 | ||
最大直流电阻值 2.4mΩ | ||
电感容差 ±15 % | ||
系列 WE-HCF | ||
最高工作温度 125°C | ||
芯材 锰锌铁氧体 | ||
标准/认证 IEC 62024-2-2020, RoHS | ||
端接 表面安装 | ||
深度 19.5mm | ||
高度 18.5mm | ||
最大自谐振频率 9MHz | ||
模制 否 | ||
电感器结构 扁平电线绕组 | ||
- COO (Country of Origin):
- CN
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
Wurth WE-HCF 系列线绕共模扼流圈
Wurth WE-HCF 系列线绕磁性屏蔽共模扼流圈，饱和电流高达 75A 且电流容量高达 32A。 WE-HCF 系列的应用包括：- 存储电感器，用于高效直流/直流转换器；单相和多相降压转换器；用于音频应用的滤波器；经优化用于高电流升压应用
极低损耗锰锌铁氧体芯 (MnZn)
推荐用于回流焊接工艺
