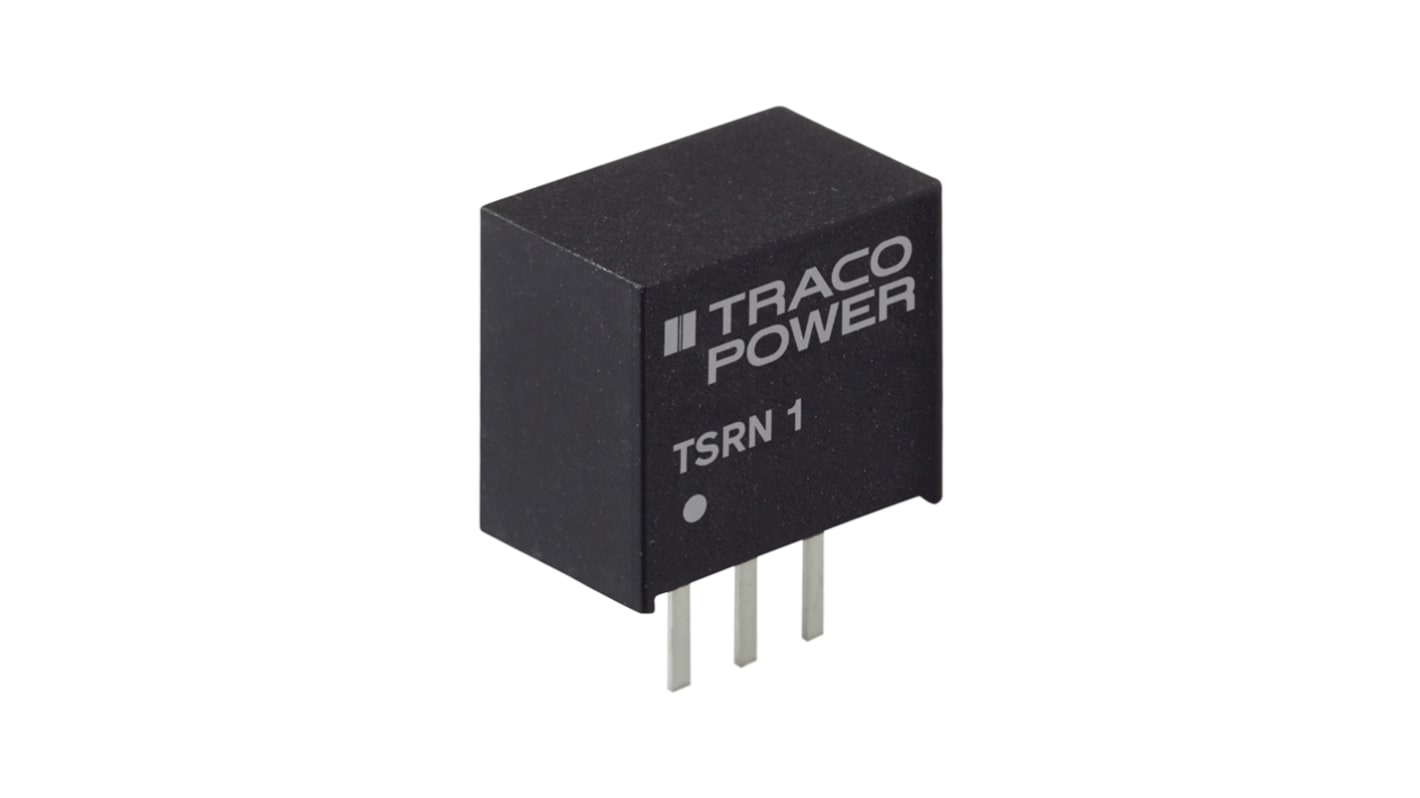

TRACOPOWER 开关稳压器, 15V 直流 1A, 200mA输出, 16.5 → 21 V dc, 16.5 → 42 V dc, 通孔安装, SIP, -40°C→+85°C
- RS 库存编号:
- 166-5666
- 制造商零件编号:
- TSRN 1-24150
- 制造商:
- TRACOPOWER
可享批量折扣
小计（1 管，共 10 件）*
¥935.74
(不含税)
¥1,057.39
(含税)
暂时缺货
- 在 2026年4月06日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Tube(s) | Per Tube | 每单位* |
|---|---|---|
| 1 - 1 | RMB935.74 | RMB93.574 |
| 2 - 3 | RMB917.03 | RMB91.703 |
| 4 + | RMB898.69 | RMB89.869 |
* 参考价格
- RS 库存编号:
- 166-5666
- 制造商零件编号:
- TSRN 1-24150
- 制造商:
- TRACOPOWER
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TRACOPOWER | |
| 输出电压 | 15V 直流 | |
| 输出电流 | 1A, 200mA | |
| 输入电压 | 16.5 → 21 V dc, 16.5 → 42 V dc | |
| 安装类型 | 通孔 | |
| 输出数目 | 1 | |
| 封装 | SIP | |
| 效能 | 84%, 92% | |
| 纹波和噪声 | 75mV 峰峰值 | |
| 最低温度 | -40°C | |
| 最高温度 | +85°C | |
| 线路调节 | ±0.2% | |
| 负载调节 | ±0.4% | |
| 深度 | 10.2mm | |
| 长度 | 11.7mm | |
| 重量 | 1.9kg | |
| 宽度 | 7.5mm | |
| 平均故障间隔时间 | 6000000h | |
| 选择全部 | ||
|---|---|---|
品牌 TRACOPOWER | ||
输出电压 15V 直流 | ||
输出电流 1A, 200mA | ||
输入电压 16.5 → 21 V dc, 16.5 → 42 V dc | ||
安装类型 通孔 | ||
输出数目 1 | ||
封装 SIP | ||
效能 84%, 92% | ||
纹波和噪声 75mV 峰峰值 | ||
最低温度 -40°C | ||
最高温度 +85°C | ||
线路调节 ±0.2% | ||
负载调节 ±0.4% | ||
深度 10.2mm | ||
长度 11.7mm | ||
重量 1.9kg | ||
宽度 7.5mm | ||
平均故障间隔时间 6000000h | ||
- COO (Country of Origin):
- TW
Traco 1A SIP 降压开关稳压器 - TSRN-1 系列
TSRN-1 系列 1A 降压开关稳压器，具有高达 42 V 直流的宽输入电压范围，效率高达 95%，允许完全负载操作，无需散热器或强制空气散热装置。 这些 TSRN-1 系列 1A 降压开关稳压器，适用于正/负输出电路（附加数据请参考该表）。 凭借出色的线路和负载调节以及低待机电流，使这些 TSRN-1 开关稳压器适用于能量敏感的应用。
输入电压范围高达 42 V 直流
内置滤波电容器
不需要散热器
过温和短路保护
低待机电流：1 mA 用于 <= 3.3 V 直流输出型号，3 mA 用于 >= 5.0 V 直流输出型号
SIP 封装符合现有的 TO-220 封装规范
引脚可与 LMxx 线性稳压器兼容
内置滤波电容器
不需要散热器
过温和短路保护
低待机电流：1 mA 用于 <= 3.3 V 直流输出型号，3 mA 用于 >= 5.0 V 直流输出型号
SIP 封装符合现有的 TO-220 封装规范
引脚可与 LMxx 线性稳压器兼容
注
部件号：TSRN 1-xxxx 有直向引脚
部件号：TSRN 1-xxxx 具有角引脚
平均故障间隔时间：MIL-HDBK-217 @ +25°C
降级：2.7 %/K 高于 +70°C
若输入电压高于 36 V 直流，则须备有输入电容器 22 μF/ 50 V
部件号：TSRN 1-xxxx 具有角引脚
平均故障间隔时间：MIL-HDBK-217 @ +25°C
降级：2.7 %/K 高于 +70°C
若输入电压高于 36 V 直流，则须备有输入电容器 22 μF/ 50 V
TRACOPOWER TSRN 1 系列开关稳压器，2mA 最大输入电流，464 至 696kHz 开关频率范围 - TSRN 1-24150
这种开关稳压器是效率较低的线性稳压器的高性能替代品。它的输出电压为 15 伏直流，电流容量高达 1 安培，可为各种应用提供稳定的性能。其 11.7mmx7.5mmx10.2mm 的紧凑尺寸便于集成到较小的空间中，16.5V 至 42V 直流的宽输入电压范围使其适用于精密的电子任务。
特点和优点
• 效率高达 96%，最大限度地减少了热管理需求
• 紧凑型 SIP 封装便于在受限地区进行集成
• 待机电流低至 2mA 左右，有助于节约能源
• 内置过温保护装置，提高了安全性
• 仅为 75mV Pk-Pk 的低纹波确保了输出稳定性
• 紧凑型 SIP 封装便于在受限地区进行集成
• 待机电流低至 2mA 左右，有助于节约能源
• 内置过温保护装置，提高了安全性
• 仅为 75mV Pk-Pk 的低纹波确保了输出稳定性
应用
• 为自动化中的电子电路供电
• 适用于对能源敏感的工业环境
• 适用于需要直流-直流转换的电池供电设备
• 用于需要尽量减少发热的系统中
• 适用于对能源敏感的工业环境
• 适用于需要直流-直流转换的电池供电设备
• 用于需要尽量减少发热的系统中
它能在高温环境下工作吗？
是的，在降额的情况下，它的性能可达 +85°C。
它能否在不同负载条件下提供稳定的输出？
它具有良好的负载调节能力，调节范围在 ±0.4% 以内。
它适合负输出电路吗？
是的，它既可用于正向配置，也可用于反向配置。
运行时是否需要外接电容器？
不，它的功能不需要外部电容器。
