STMicroelectronics 闸流晶体管, SCR, ACEPACK SMIT, Vrrm=1200 V, 表面安装, 平均通态电流60 A, 最大栅极触发电流50 mA 525 A
- RS 库存编号:
- 228-3059
- 制造商零件编号:
- STTD6050H-12M2Y
- 制造商:
- STMicroelectronics
可享批量折扣
小计（1 卷，共 200 件）*
¥34,645.20
(不含税)
¥39,149.00
(含税)
库存信息目前无法访问 - 请稍候查看
单位 | 每单位 | 每卷* |
|---|---|---|
| 200 - 200 | RMB173.226 | RMB34,645.20 |
| 400 - 400 | RMB169.761 | RMB33,952.20 |
| 600 + | RMB164.668 | RMB32,933.60 |
* 参考价格
- RS 库存编号:
- 228-3059
- 制造商零件编号:
- STTD6050H-12M2Y
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | 闸流晶体管 | |
| 额定平均导通电流 Irms | 60A | |
| 闸流晶体管类型 | SCR | |
| 包装类型 | ACEPACK SMIT | |
| 重复峰值反向电压 Irms | 1200V | |
| 浪涌电流额定值 | 525A | |
| 安装类型 | 表面 | |
| 最大栅极触发电流 Igt | 50mA | |
| 引脚数目 | 9 | |
| 最大保持电流 Ih | 100mA | |
| 最低工作温度 | -40°C | |
| 最大栅极触发电压 Vgt | 1.3V | |
| 最高工作温度 | 150°C | |
| 标准/认证 | No | |
| 汽车标准 | AEC-Q101 | |
| 峰值导通电压 | 10V | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 闸流晶体管 | ||
额定平均导通电流 Irms 60A | ||
闸流晶体管类型 SCR | ||
包装类型 ACEPACK SMIT | ||
重复峰值反向电压 Irms 1200V | ||
浪涌电流额定值 525A | ||
安装类型 表面 | ||
最大栅极触发电流 Igt 50mA | ||
引脚数目 9 | ||
最大保持电流 Ih 100mA | ||
最低工作温度 -40°C | ||
最大栅极触发电压 Vgt 1.3V | ||
最高工作温度 150°C | ||
标准/认证 No | ||
汽车标准 AEC-Q101 | ||
峰值导通电压 10V | ||

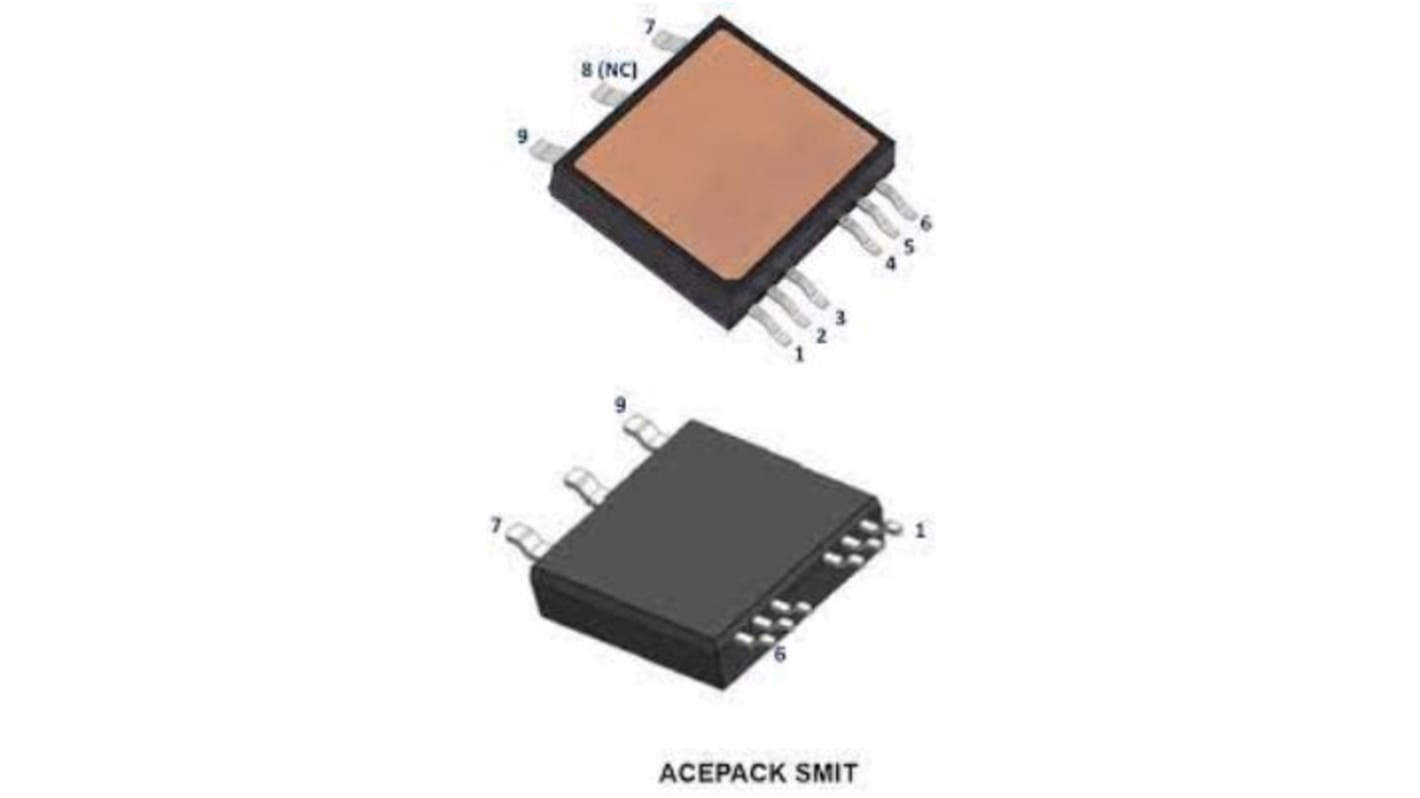

STMicroelectronics STTD6050H-12M2Y 是 TOP 冷却表面安装模块，集成了单相半控制桥式整流器。额定电压为 1200 V ，提供高达 75 AAV 的输出全波直流电流。每个单个嵌入式设备的额定电流为 60 个臂，对称阻塞电压为 1200 V此设备的 TOP 冷却垫与印刷电路板相反，允许自动组装印刷电路板模块散热片堆栈。
1200 V 对称阻塞电压
高接点温度： 150 °C
高抗噪性， μs dV/dt ： 1000 V/ μ s
嵌入两个 TN6050HP-12 和两个 STBR6012 模具
模块符合 AQG324 建议
SMD ，带隔离 TOP 冷却插片
Terminal 针脚与冷却侧相对
