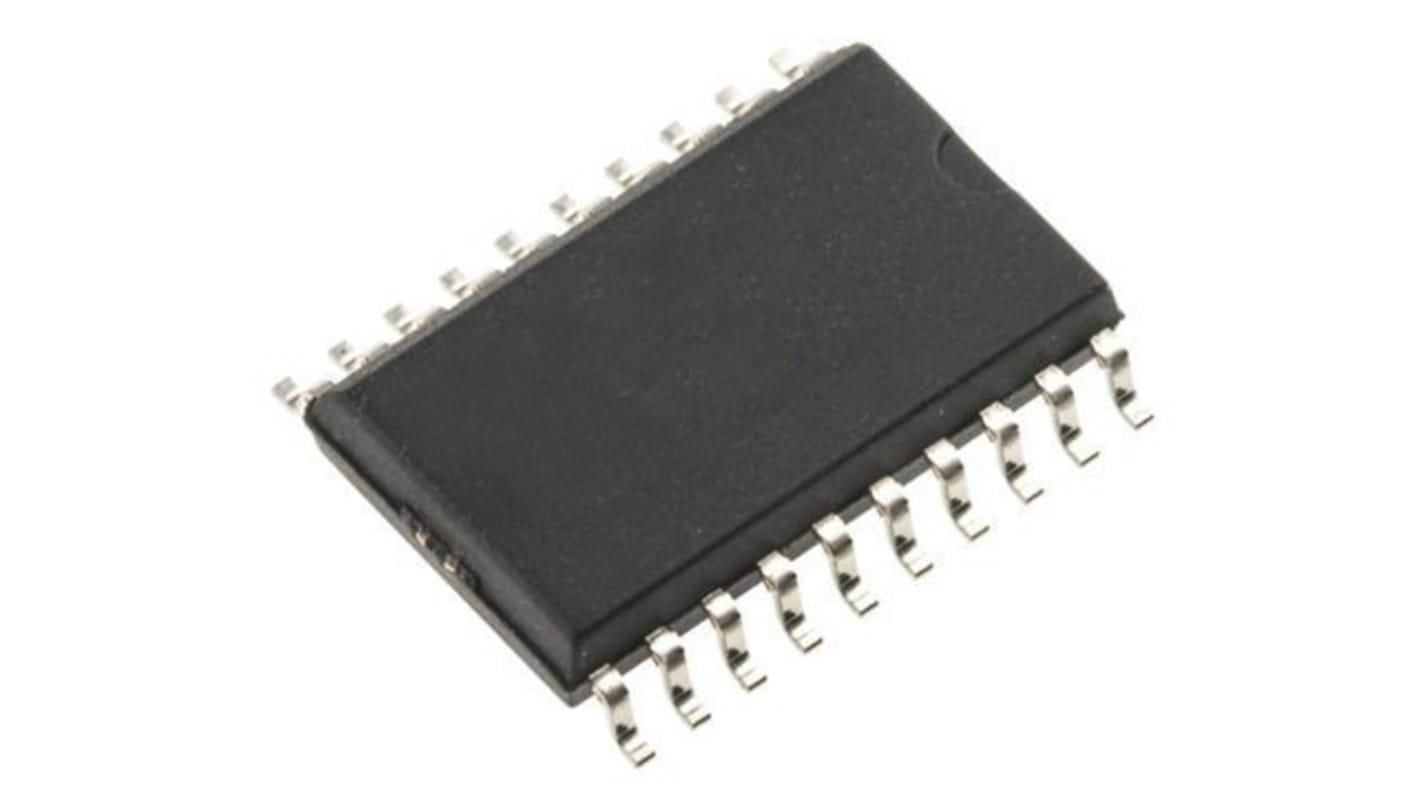

onsemi 电压电平转换器芯片, LCX逻辑, 20针, SOIC封装, TTL输出
- RS 库存编号:
- 186-7300
- 制造商零件编号:
- MC74LCX541DWG
- 制造商:
- onsemi
可享批量折扣
小计（1 管，共 38 件）*
¥228.912
(不含税)
¥258.666
(含税)
暂时缺货
- 在 2026年3月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 38 - 38 | RMB6.024 | RMB228.91 |
| 76 - 114 | RMB5.844 | RMB222.07 |
| 152 - 266 | RMB5.668 | RMB215.38 |
| 304 - 570 | RMB5.498 | RMB208.92 |
| 608 + | RMB5.333 | RMB202.65 |
* 参考价格
- RS 库存编号:
- 186-7300
- 制造商零件编号:
- MC74LCX541DWG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 逻辑系列 | LCX | |
| 安装类型 | 贴片 | |
| 每片芯片元件数目 | 1 | |
| 封装类型 | SOIC | |
| 引脚数目 | 20 | |
| 输出类型 | TTL | |
| 逻辑功能 | 缓冲门 | |
| 尺寸 | 12.95 x 7.6 x 2.4mm | |
| 最大低电平输出电流 | 24mA | |
| 最大高电平输出电流 | -24mA | |
| 传输延迟测试条件 | 50pF | |
| 最大工作电源电压 | 2 至 3.6 V | |
| 最长传播延迟时间@最长CL | 7.5 ns @ 50 pF | |
| 最高工作温度 | +85°C | |
| 最小工作电源电压 | 2 V | |
| 最低工作温度 | -40°C | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
逻辑系列 LCX | ||
安装类型 贴片 | ||
每片芯片元件数目 1 | ||
封装类型 SOIC | ||
引脚数目 20 | ||
输出类型 TTL | ||
逻辑功能 缓冲门 | ||
尺寸 12.95 x 7.6 x 2.4mm | ||
最大低电平输出电流 24mA | ||
最大高电平输出电流 -24mA | ||
传输延迟测试条件 50pF | ||
最大工作电源电压 2 至 3.6 V | ||
最长传播延迟时间@最长CL 7.5 ns @ 50 pF | ||
最高工作温度 +85°C | ||
最小工作电源电压 2 V | ||
最低工作温度 -40°C | ||
设计用于 2.3 至 3.6V VCC 操作
具有 5V TTL 逻辑的 5V 容差接口功能
支持实时插入和退出
当 VCC = 0V 时， Ioff 规范保证高阻抗
LVTTL 兼容
兼容 LVCMOS
24mA 平衡输出接收器和源功能
在所有三种逻辑状态 (10mA) 中，几乎没有静态电源电流，这大大降低了系统电源要求
Latchup 性能超过 500 mA
ESD 性能：人体模型> 2000V ，机器型号> 200V
具有 5V TTL 逻辑的 5V 容差接口功能
支持实时插入和退出
当 VCC = 0V 时， Ioff 规范保证高阻抗
LVTTL 兼容
兼容 LVCMOS
24mA 平衡输出接收器和源功能
在所有三种逻辑状态 (10mA) 中，几乎没有静态电源电流，这大大降低了系统电源要求
Latchup 性能超过 500 mA
ESD 性能：人体模型> 2000V ，机器型号> 200V
